Re: Вопросы новичка.

Сообщение dimamichev » 08 авг 2017, 16:49

Madf писал(а):не знаю откуда вы взяли, что у китайцев там всё через катушки передается....но есть такие штуки: https://ru.aliexpress.com/item/M-slipri ... 25415.html они конечно менее надежны чем через магнитизм передавать

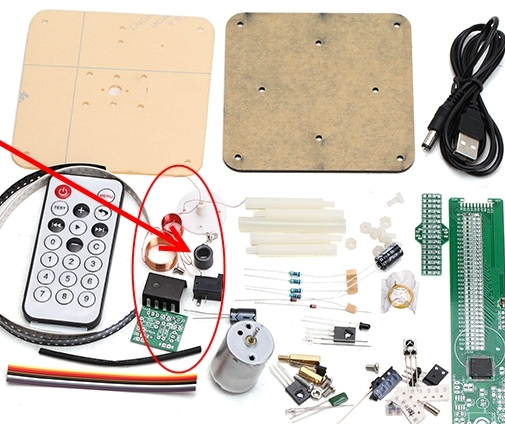

Подозрение вызвала вот эта часть деталек...
ilalexey писал(а):У вас в школе, на физике, разве не было генератора из двух дисков(оргстекло).
Про ветряки погугли. Не, магниты могут быть, но с одной стороны. Другая без железа.
С другой стороны ничего не мешает на два пояска(даже один) оси посадить щётки.

Электрофорной машиной по контроллерам...Тут совет Дмитрия нужен...Сломаю пока ветряк-кулер...
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 08 авг 2017, 17:24

Видел я этот набор на бангуде, непонятно зачем там 2 катушки, и кольуцо похоже больше на феррит, чем на магнит.
На другой картинке (где в сборе), видно таблетку батарейку.
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение ilalexey » 08 авг 2017, 17:24

dimamichev писал(а):Тут совет Дмитрия нужен...

Может маму подождём?
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

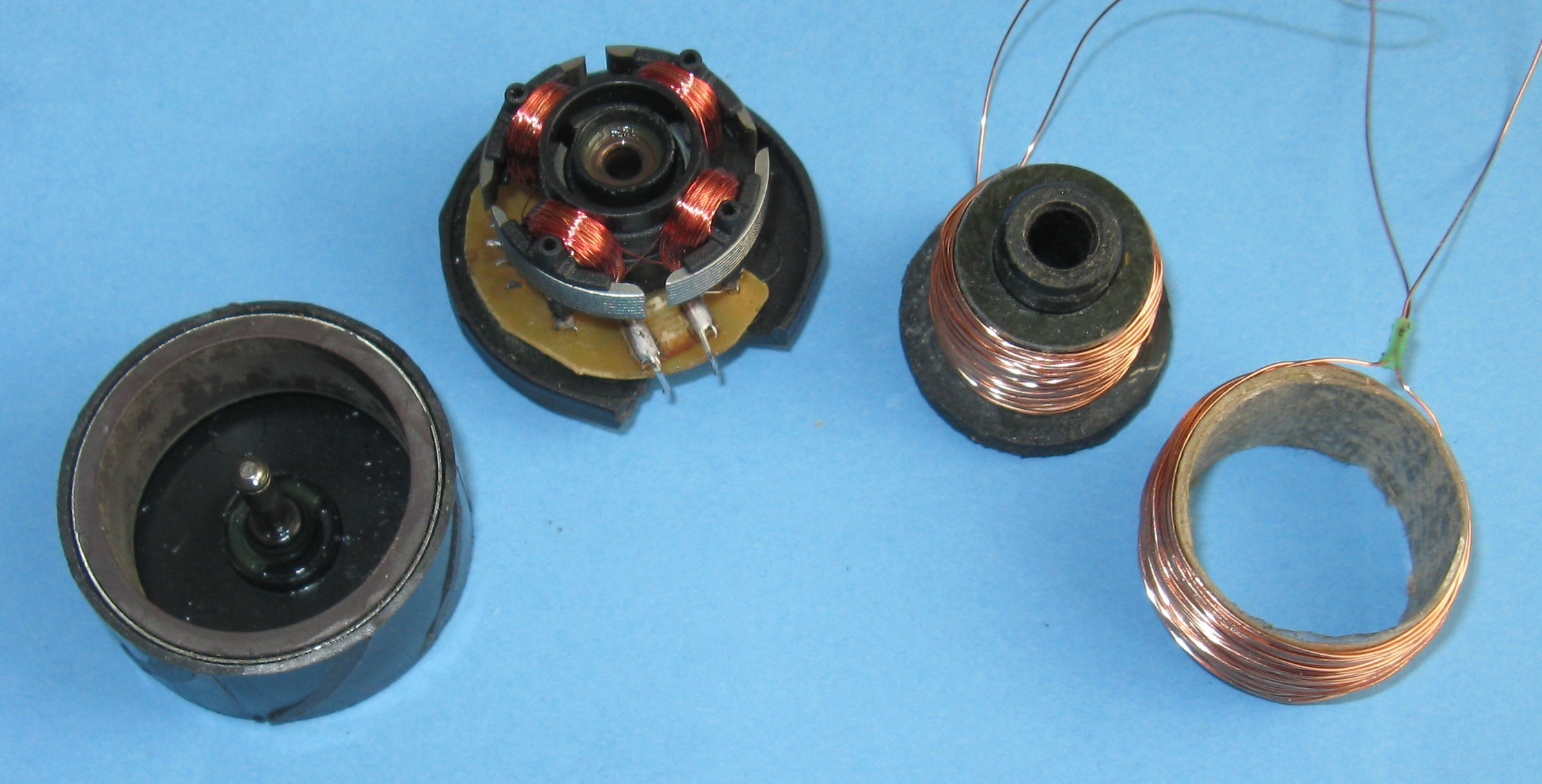

Сообщение dimamichev » 08 авг 2017, 18:29

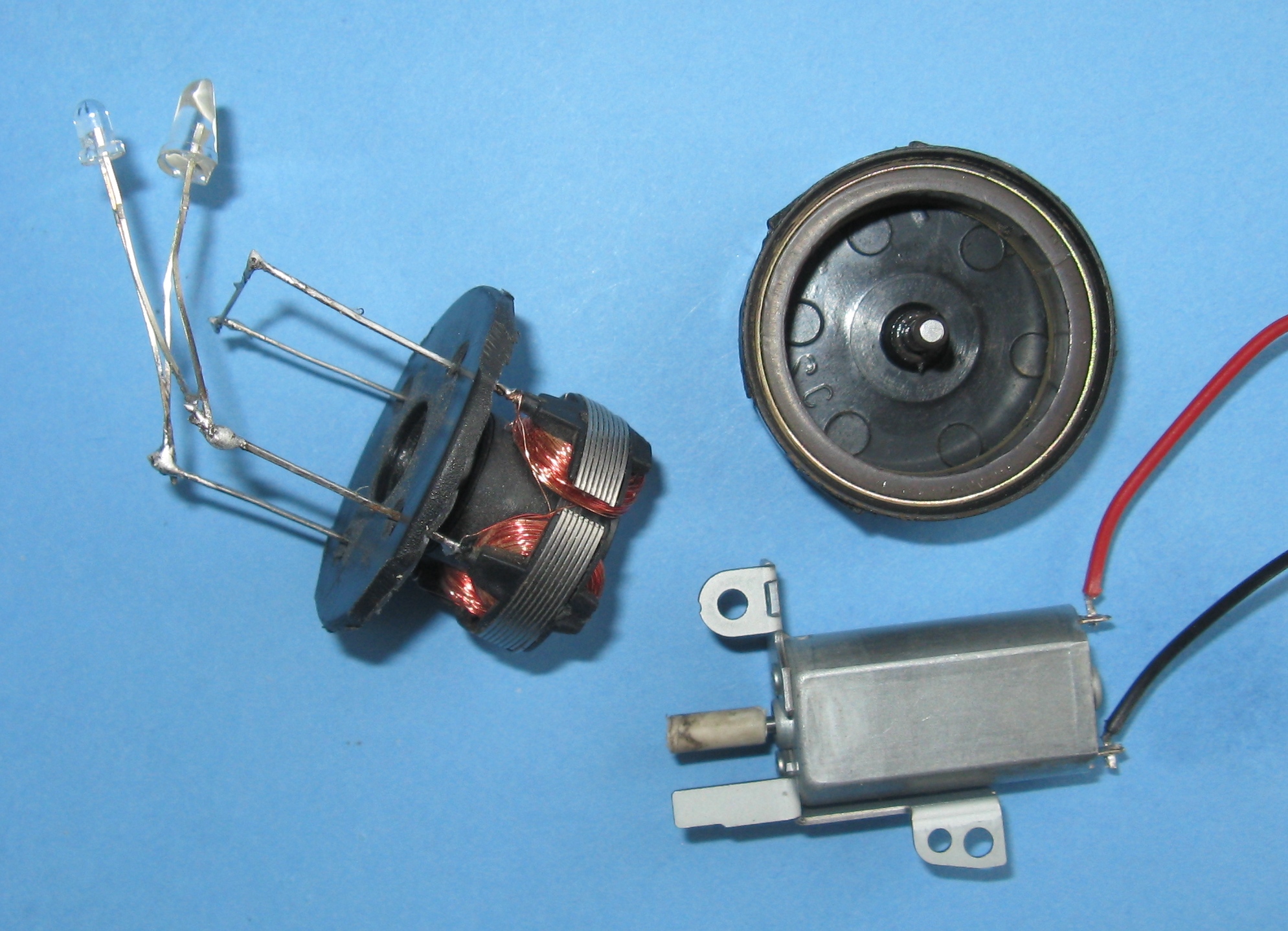

Подождём...Вот, разобрал, отрезал лишнее от кулера, закрутил сначала маленьким мотором пару светодиодов,
потом тихоходным точилом лампочку на 9 Вольт...

Переменный ток однако (светодиоды включены "встречно-параллельно")...
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

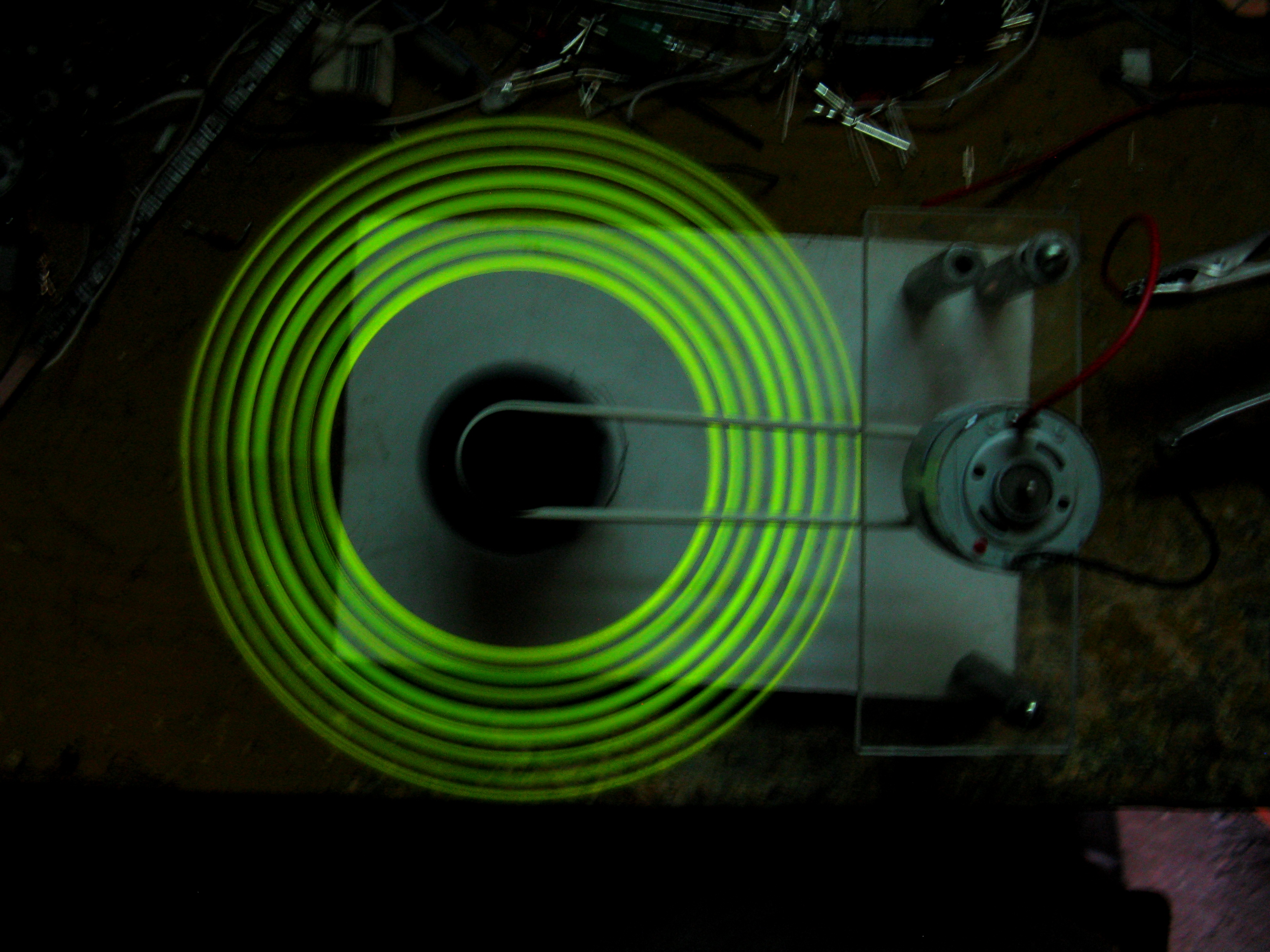

Сообщение dimamichev » 08 авг 2017, 22:48

Ну вот, запустил от моторчика при 11В. Лампа 9 В, 55мА в номинале. Теперь как 5В стабилизировать проще? Или не надо? На "про мини" стоит стабилизатор, но это наверное только для платки?, а не светодиодов моргающих?
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 08 авг 2017, 23:11

ааааа...шуму-то...шуму)
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 09 авг 2017, 21:11

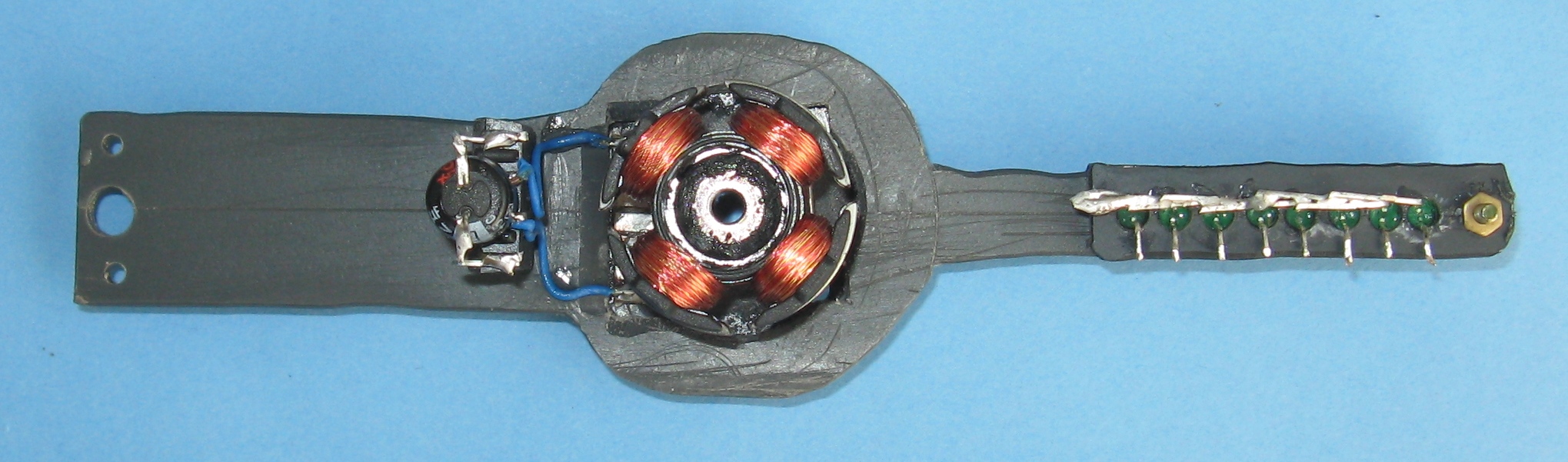

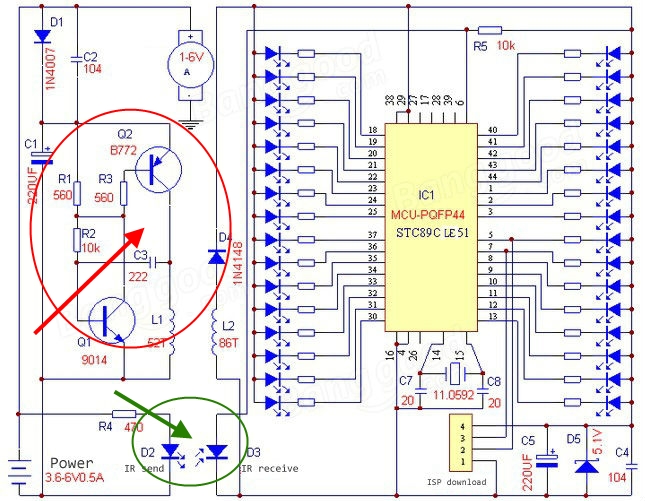

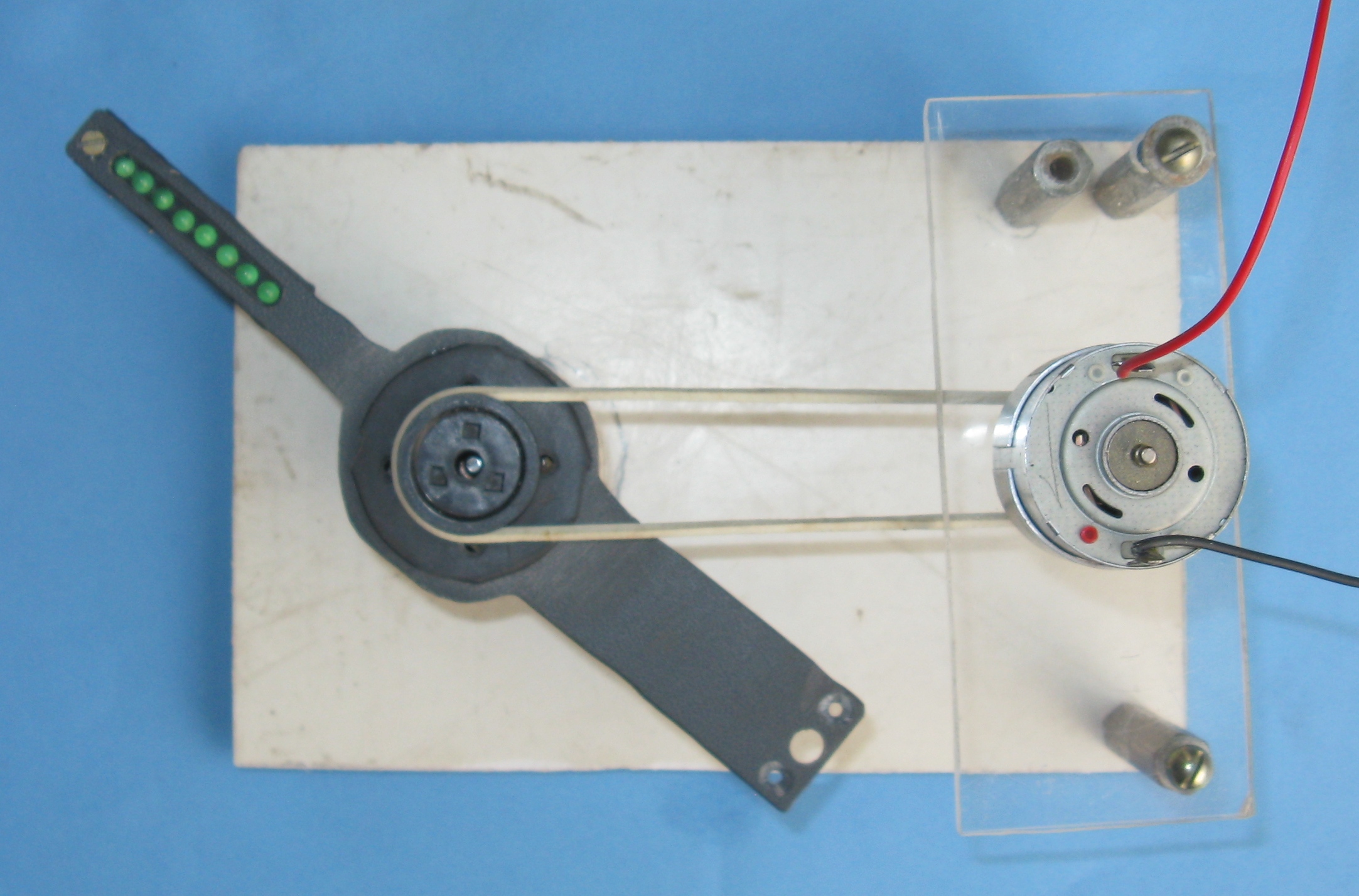

Нарезал лобзиком и болгаркой пластмассы,решил попробовать сменную линейку на 8 светодиодов, заказал про мини на 3 и 5 Вольт, смонтировал диодный мост и конденсатор сглаживающий... Нашёл "секретную китайскую схему". Действительно питание от ВЧ трансформатора (красное по схеме) с подвижной вторичной обмоткой. Грусть вызывает "зелёное"- видимо датчик для синхронизации частоты вращения мотора и переключения светодиодов по кругу. Ставить не хочется...надежда на импульсы питающего напряжения (их возникновение чётко связано с положением обмоток статора относительно магнита - теперь магнит это статор...). Надо попробовать питание от ВЧ-генератора.
Вложения
HTB1cTHSNVXXXXbgapXXq6xXFXXX2 - копия.jpg
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 10 авг 2017, 18:52

Испробовал второй вариант, с генератором и трансформатором, от 3 В при 60мА зажглось ярко 4 красных параллельно включённых светодиода, лампочка засияла при 14 В и токе ого-го-го. Транзистор КТ814 мигом нагрелся.Возился с подбором номиналов конденсатора C3,резистора R2, но чуда не случилось.
Без ферритовых колец транс не включает светодиоды.Вообщем первый вариант лучше, особенно по меди...
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 18 авг 2017, 15:30

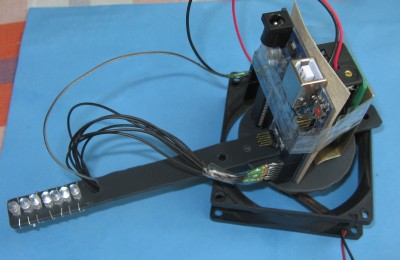

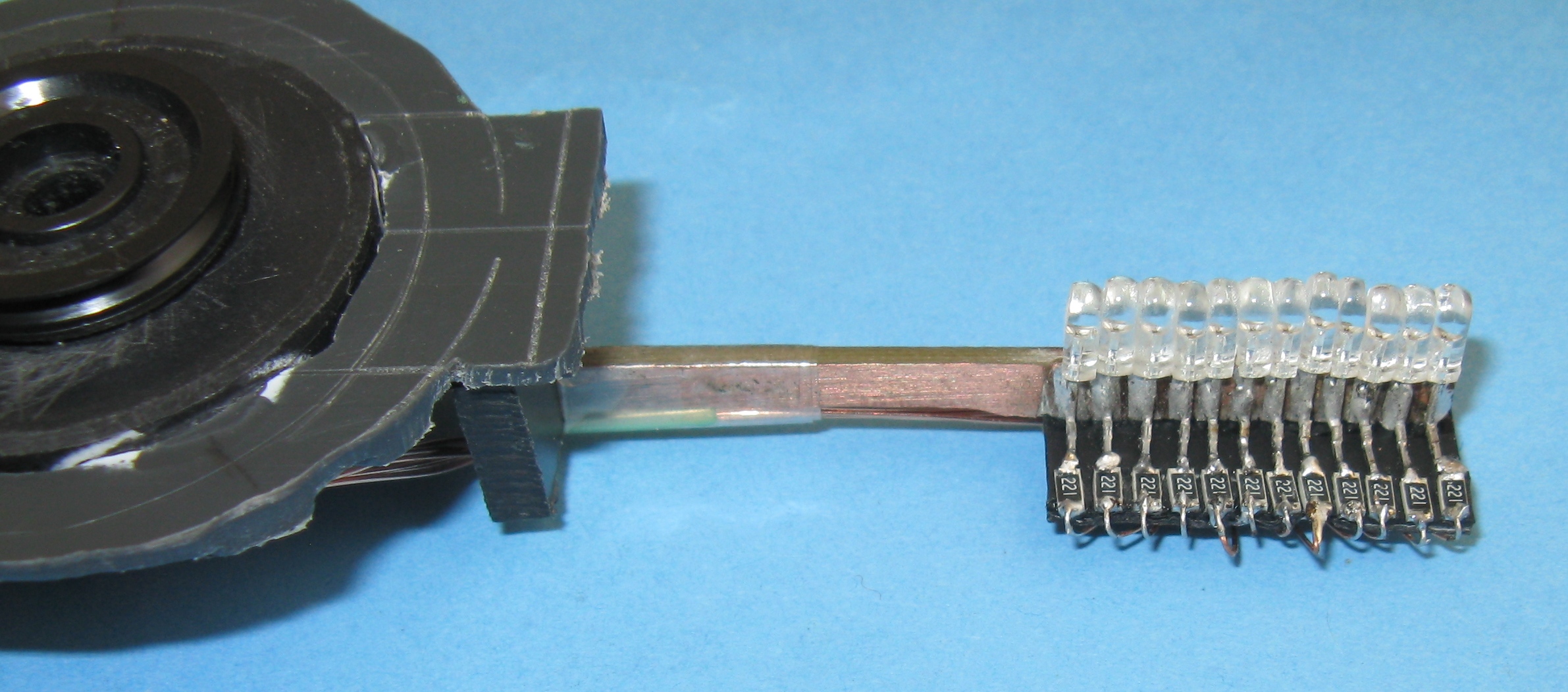

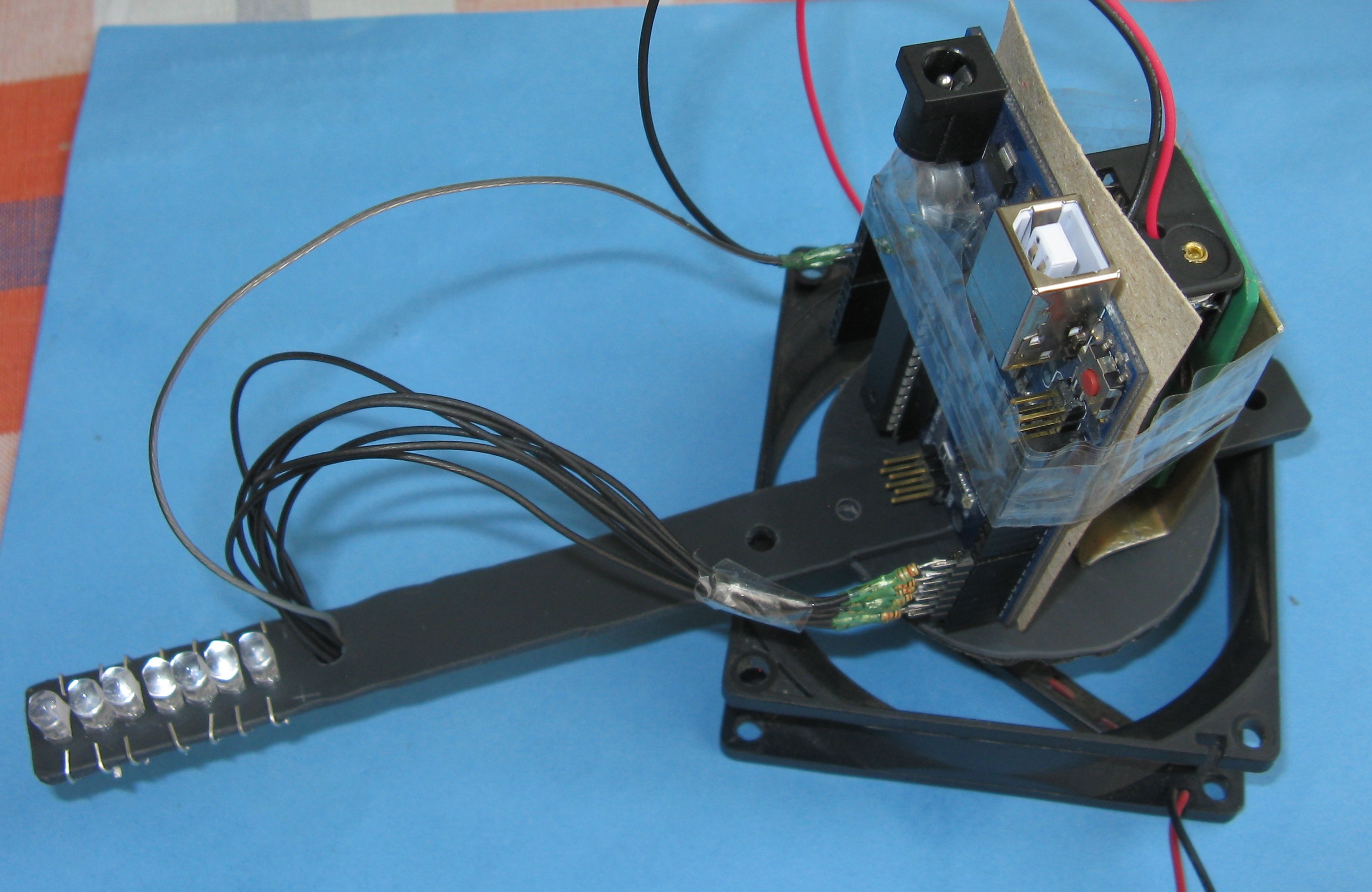

Переделал линейку светодиодов на 12 штук с SMD резисторами...

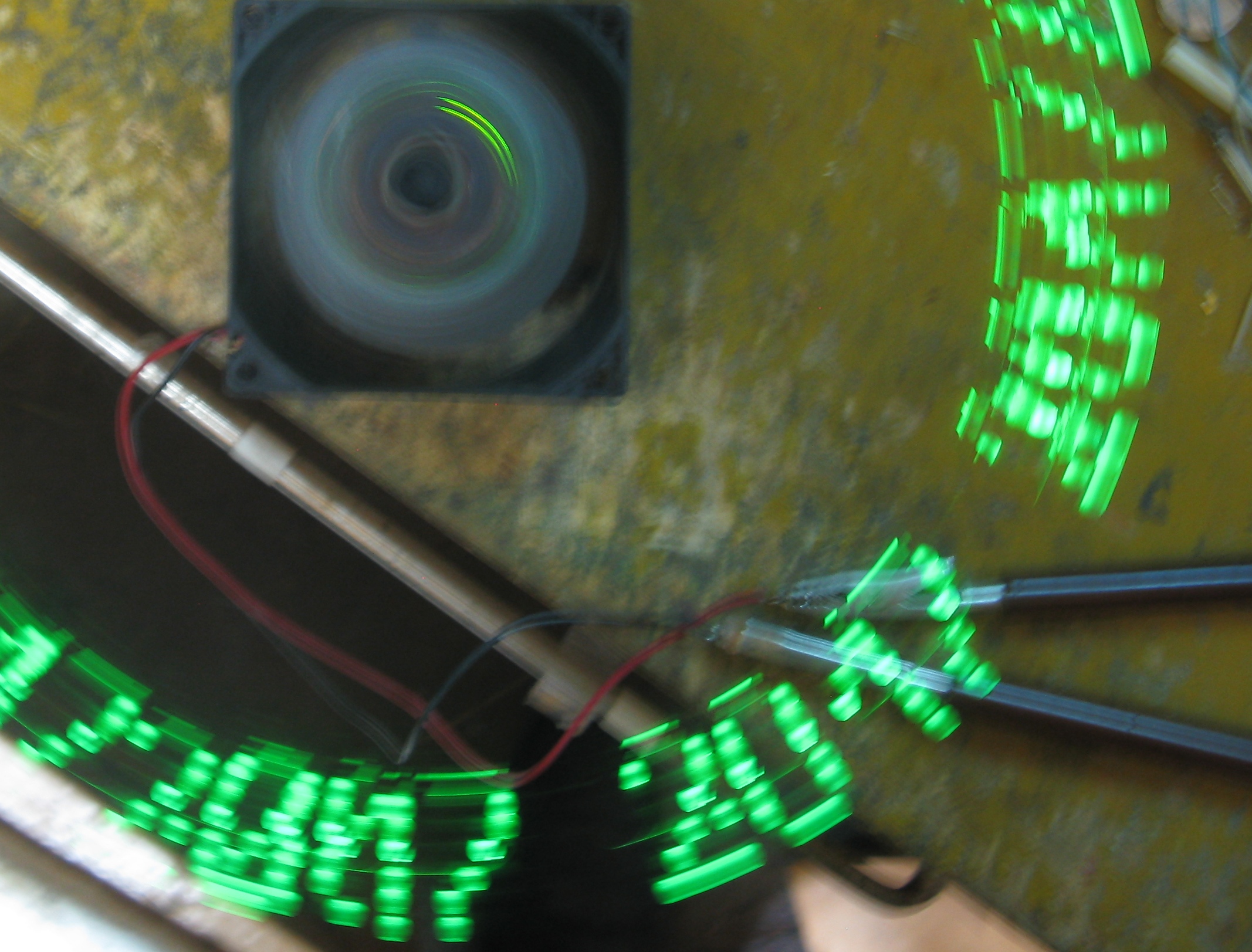

Поэкспериментировал с простейшим вариантом мех.развёртки - плата Arduino UNO, 4 батарейки ААА, вращение кулером...
Очень медленно и обмотки мотора греются, зато совсем бесшумно.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 18 авг 2017, 16:11

а как же мега тема про кубы?)))) заразное это дело (динамическая развертка)...
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

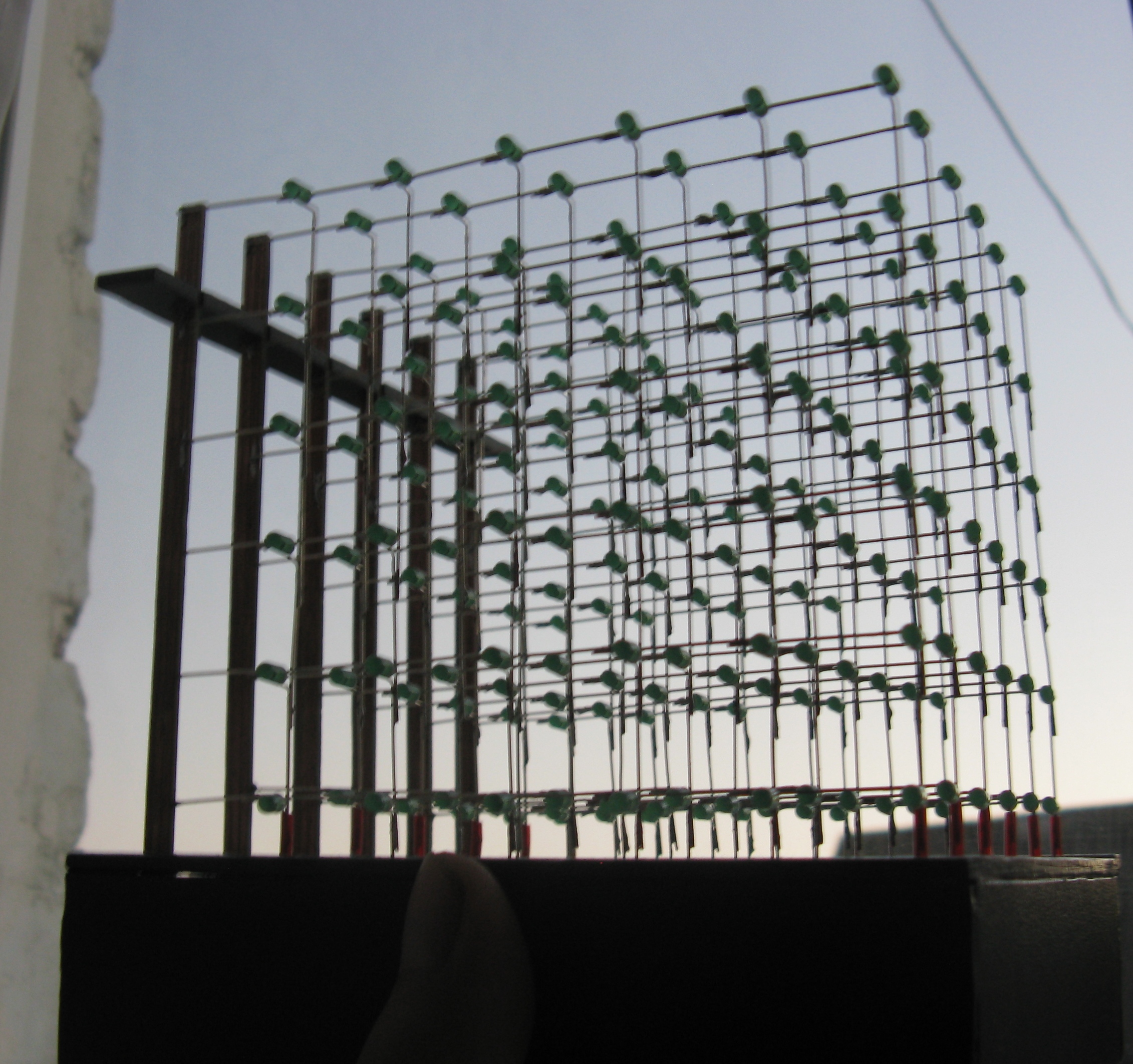

Сообщение dimamichev » 19 авг 2017, 00:22

Madf писал(а):а как же мега тема про кубы?)))) заразное это дело (динамическая развертка)...

Куда же без них...Вот про матрицу-кино вспомнил (никак шестой модуль не дойдёт)...
Вложения
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 24 авг 2017, 17:35

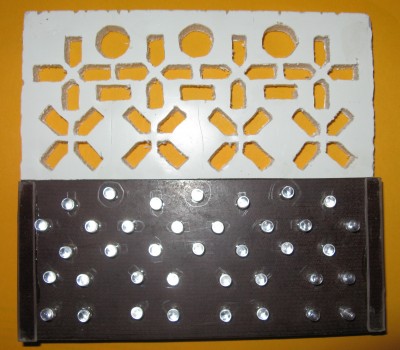

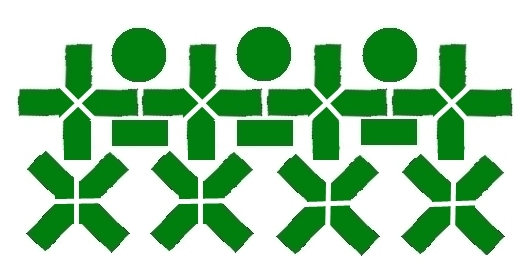

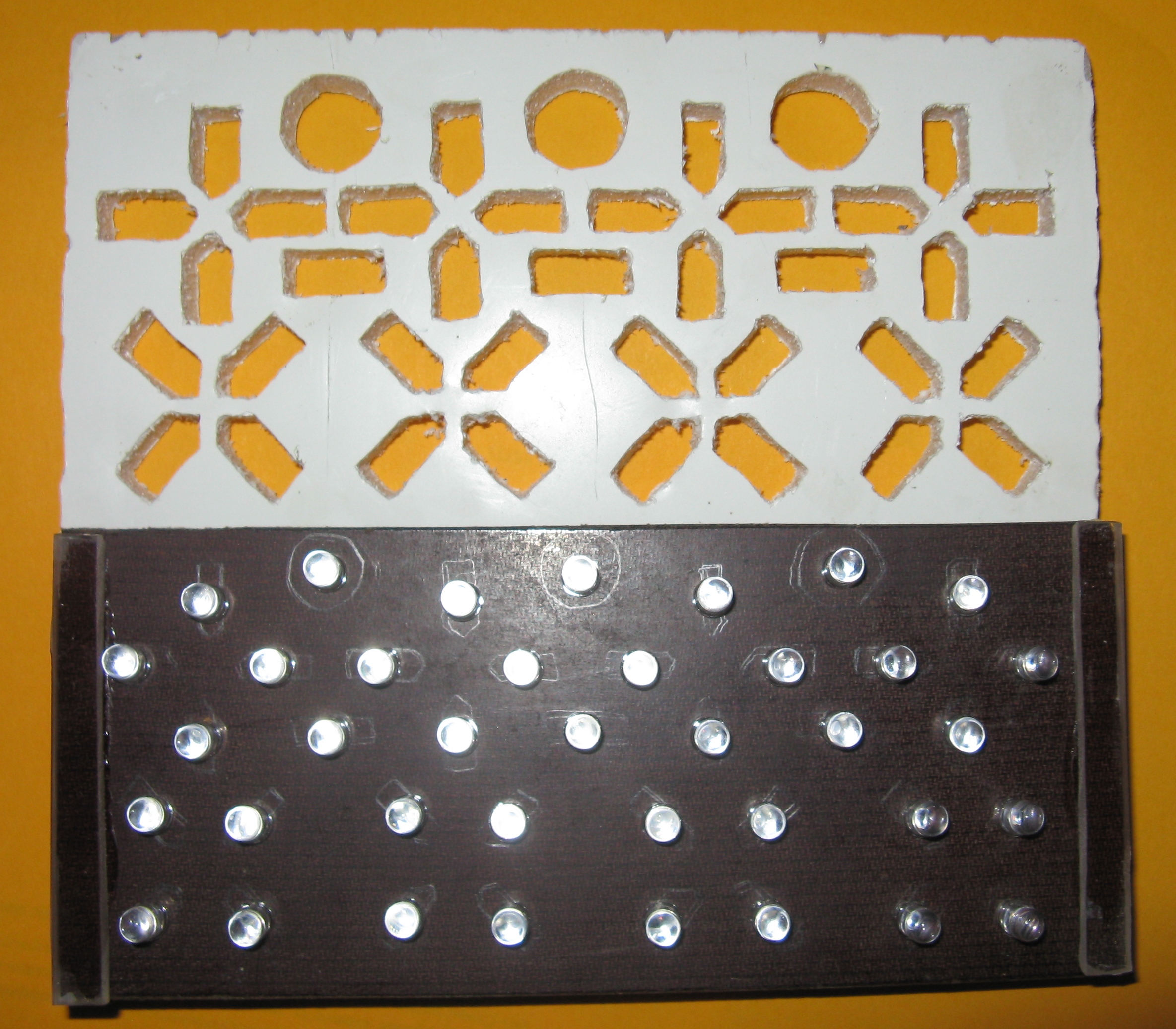

Утомительное дело ждать...С "горя" решил индикатор человечка танцующего укрупнить,упростить изготовление, изменить внешний вид (добавив кол-во вариаций поз в танце).Материал в котором нарезал окошек под светодиоды представляет из себя сантиметровый слой пенопласта, оклеенного с двух сторон тонким пластиком - используется "при отделке вокруг, поставленных евроокон".Очень удобный, но как он называется? - может знает кто?
Вложения
рис. 3 - копия - копия.jpg
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

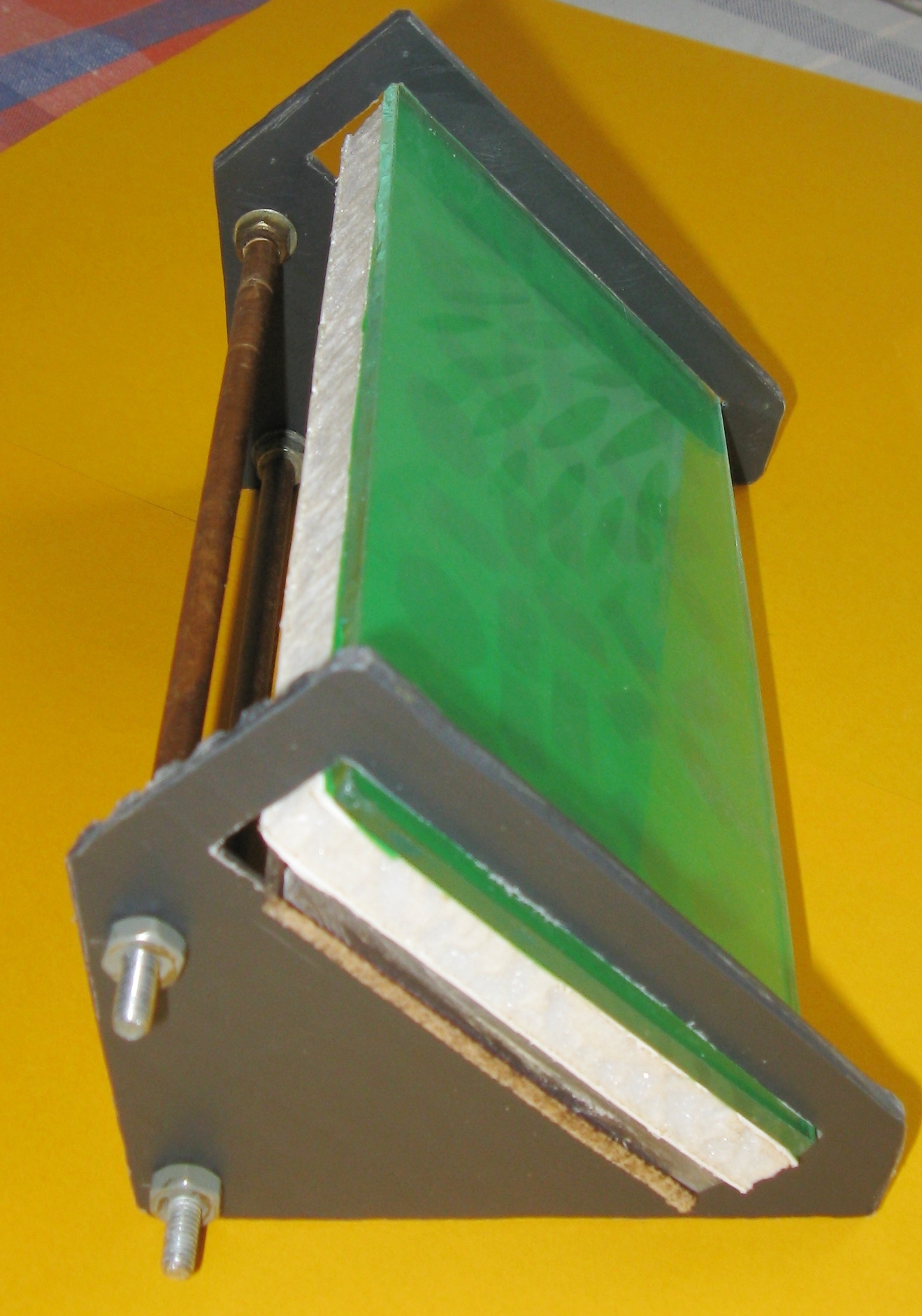

Сообщение dimamichev » 27 авг 2017, 11:21

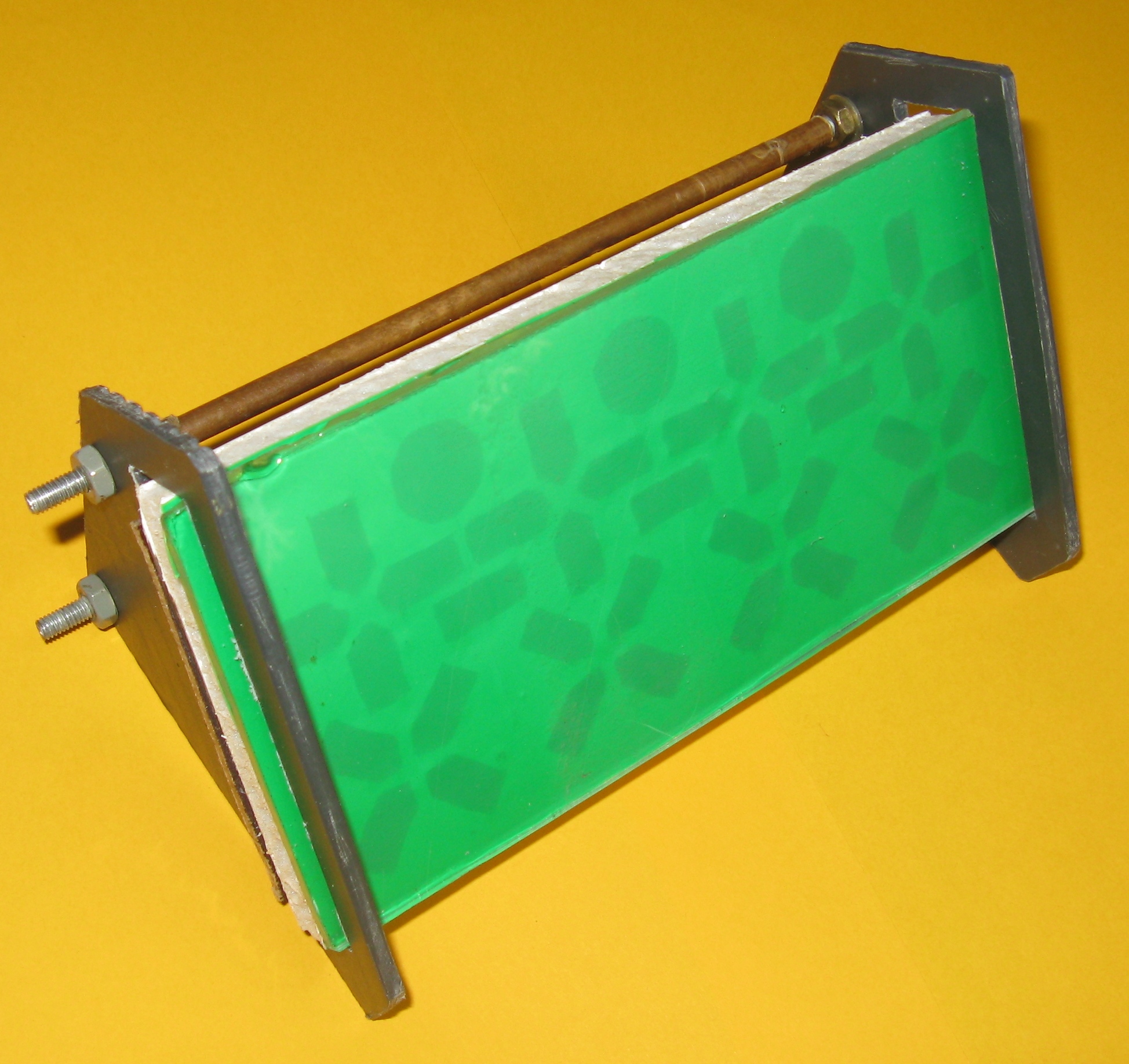

Сделал индикатор...

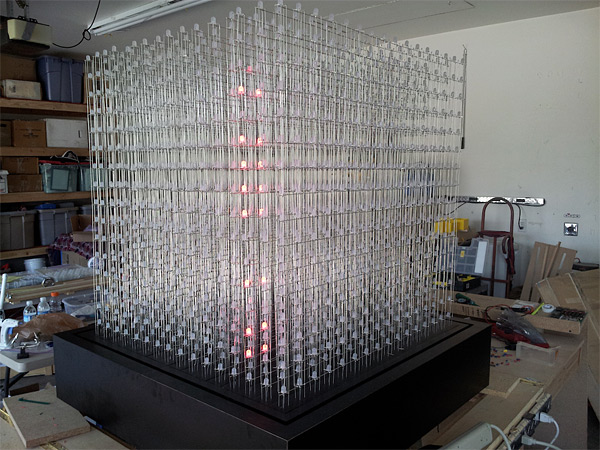

Интересный куб сделали поляки, 16 Ардуин Мега...http://www.tech-blog.pl/2012/10/24/all- ... -4096-led/
Рационально конечно после формата 8*8*8 добавлять микроконтроллеров, но как попроще согласовывать их работу?

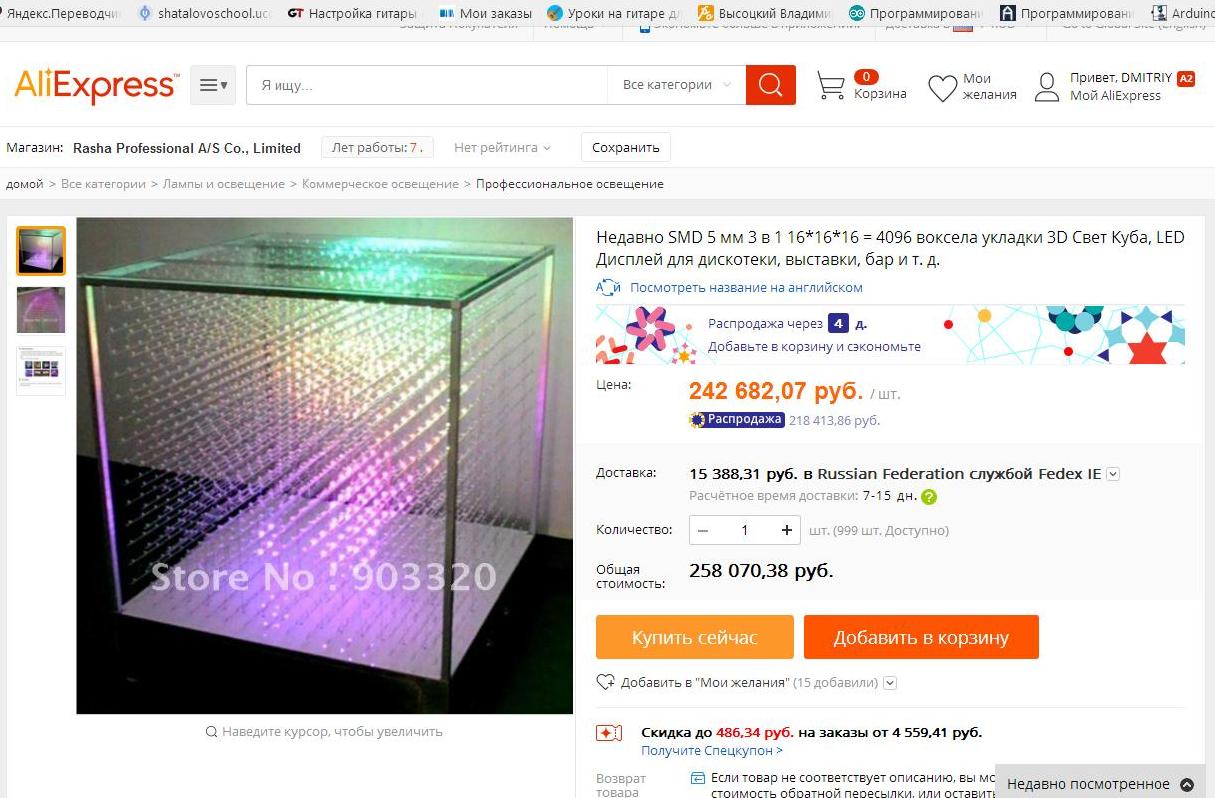

Ну, а у китайцев цены конечно ого-го.
Вложения
Новый точечный рисунок (4).jpg
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение loox » 27 авг 2017, 11:46

Dimamichev
На самом деле сделать такой куб, даже на одной ардуине не сложно. Главным в этом проекте является скорость обновления изображения.
Если заморочитесь таким кубом, можем обсудить.
Loox
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45

Re: Вопросы новичка.

Сообщение dimamichev » 27 авг 2017, 12:12

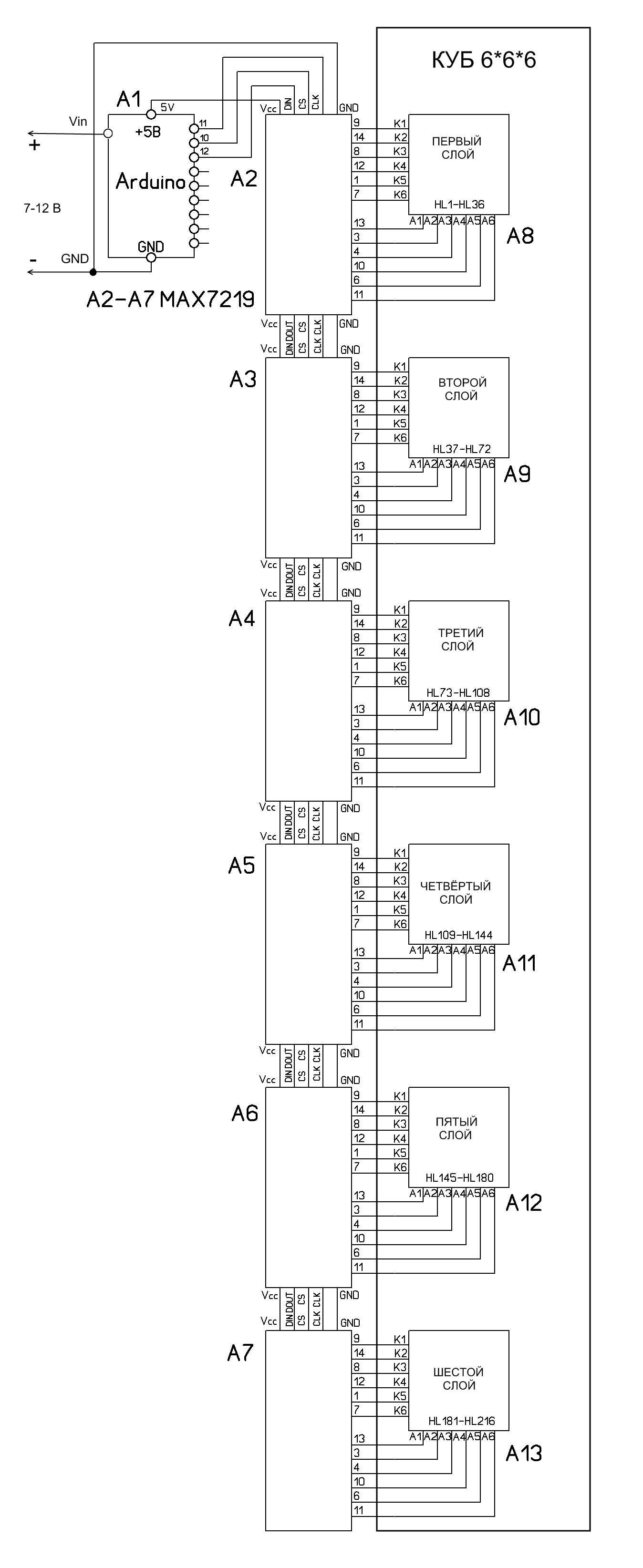

Да,Loox, мне интересно решить "вопрос кубов" простыми "детсадовскими способами". С кубами 4-8 в ребре ясно (мне по крайней мере). Вот такая схемка:
Добавляем-убавляем модули по желанию (модуль- 1слой), библиотека ledcontrol управляет через включи светодиод (ряд,строку),выключи, подожди. И вроде бы можно к ардуино ещё 5 цепей по 8 модулей прикрутить, но сдаётся мне что не потянет она именно динамику переключения светодиодов (плата или библиотека).
Вот и возникает желание построить статегию схемы на куб 9*9*9 (и так далее по аналогии)с дешёвыми комплектующими...
Вложения
СХЕМА КУБА уно.jpg
Аватара пользователя
dimamichev

Сообщения: 1305
Зарегистрирован: 03 янв 2013, 16:27
