**ilalexey** » 06 авг 2017, 22:44

Делай тогда уже вращающуюся рамку с матрицей.

**Madf** » 07 авг 2017, 16:54

цилиндр думаю будет фигово смотреться из-за разной плотности светодиодов от края к центру

**dimamichev** » 07 авг 2017, 18:23

Madf писал(а):цилиндр думаю будет фигово смотреться из-за разной плотности светодиодов от края к центру

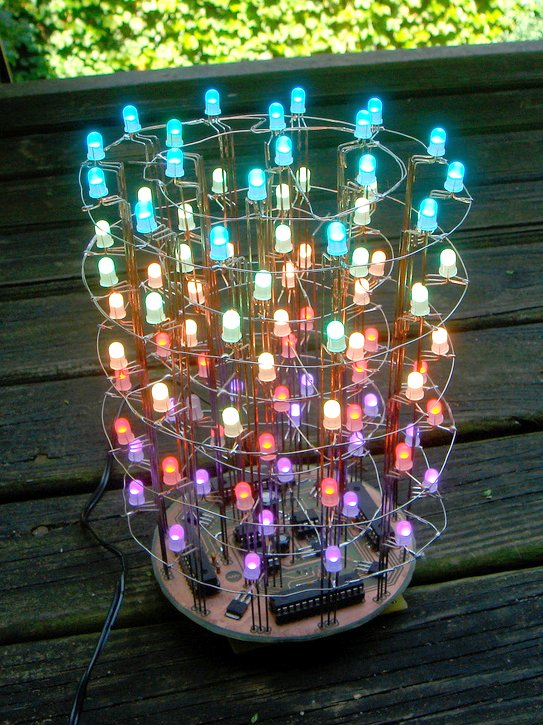

Именно поэтому надежда на размер светодиодов от маленького к большому.В интернете нашёл только один "ледцугундер", по двум окружностям 6 и 12 светодиодов, один в центре. Плотность на глаз - одинаковая.

ilalexey писал(а):Делай тогда уже вращающуюся рамку с матрицей.

Тут тоже нюансы.Весь день искал в интернете про мех. развёртку плоскости - не нашёл, только линейки.

**ilalexey** » 07 авг 2017, 18:46

Ну так несколько линеек и будет плоскость, не?

**dimamichev** » 07 авг 2017, 19:29

Будет.Странно, что нет готовых конструкций. Матрица светодиодов должна быть открытая, как слой в кубе. Даже если просто раскрутить светящиеся светодиоды, кольца будут разной яркости,к центру ярче.И всё это надо крутить с платой и источником питания... И синхронизировать частоту переключений светодиодов с частотой вращения матрицы...

**ilalexey** » 07 авг 2017, 19:38

Гуглил по "3d matrix led display rotating"
https://hackaday.com/2016/11/16/spinnin ... m-project/

**dimamichev** » 07 авг 2017, 19:56

Да, здорово! Плат наворочено и мотор ух! И хитро сделано расположение плат.

Добавлено спустя 6 минут 39 секунд:
Во втором видео вообще фантастика - прям реактор целый.

**ilalexey** » 07 авг 2017, 21:44

dimamichev писал(а):фантастика - прям реактор целый

Та, делов то - обеднённый уран пользовать.
----
Во втором ролике таакаая жаба сидит на коромысле.. Уверен, что реально всё скомпоновать и сделать изящно. И ось можно сделать "воздушной".
Скажем по центру, на каждый ярус, пустить проц с одной стороны, а БТ с другой. Моторчик уменьшится, сердцевина уменьшится. Будет всем легче короче.

**dimamichev** » 08 авг 2017, 09:45

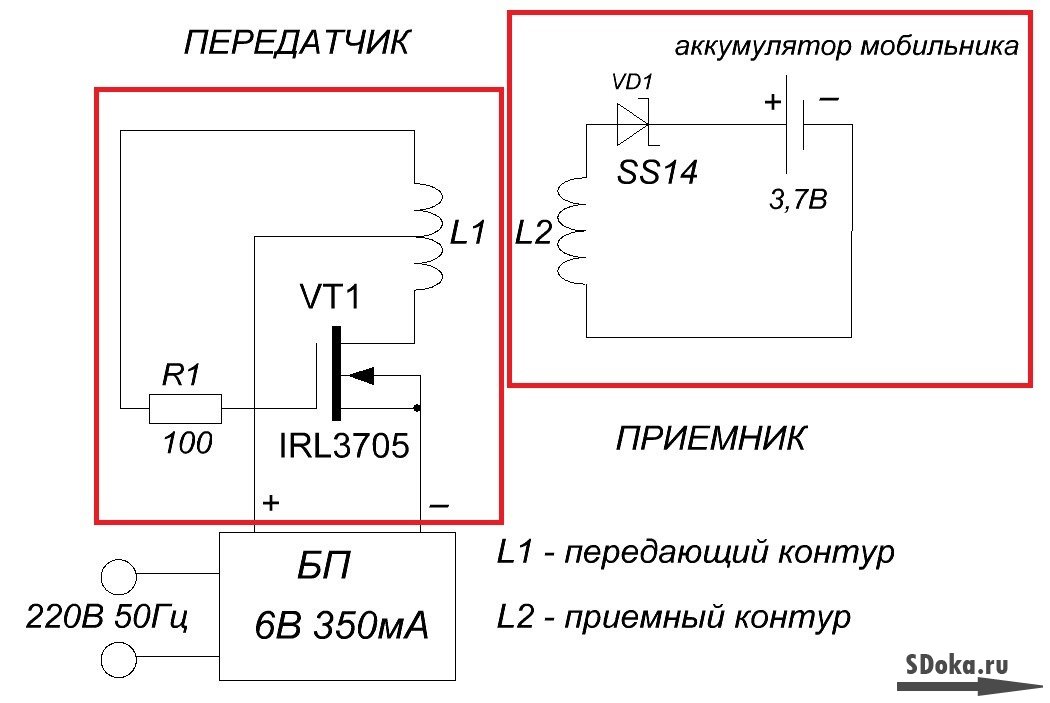

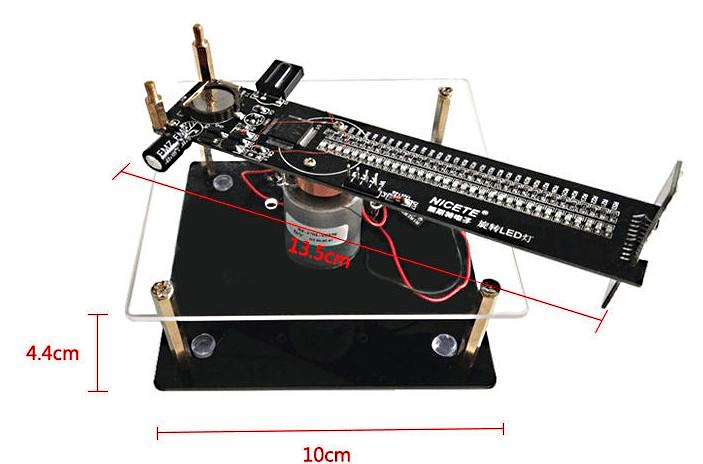

Посмотрел наборы на алиэкспресс...С питанием решено так - две катушки и ферритовый сердечник.Генератор,наверное на транзисторах, питает одну катушку, во второй наводится ЭДС и её быстрое вращение значения не имеет. А почему бы не повернуть вторую катушку, а на моторе не расставить магниты (неодимовые)? Ну, мотор надо чуть умощнить, чтоб не притормаживал. В общем вопрос с питанием и тягой важен, прежде чем "про мини" с линейкой клепать (для начала). Ну и конечно управление по ИК каналу рановато мне...

**Scorpio** » 08 авг 2017, 11:36

dimamichev писал(а):Ну и конечно управление по ИК каналу рановато мне...

С этим как раз совсем все просто.

**Madf** » 08 авг 2017, 12:37

я вам об этом уже несколько страниц назад говорил

(через мотор + линеку/матрицу)

**ilalexey** » 08 авг 2017, 13:25

Madf писал(а):я вам об этом уже несколько страниц назад говорил

Шёпотом наверно?

Добавлено спустя 4 минуты 5 секунд:

dimamichev писал(а):А почему бы не повернуть вторую катушку, а на моторе не расставить магниты (неодимовые)

Генератор можно безмагнитный делать - тормозить ничего не будет. На такой скорости можно будет небольшой город питать

**dimamichev** » 08 авг 2017, 14:49

Безмагнитный это как? У китайцев в наборе видимо такая схема реализуется (грубо)...Надо искать феррит - высокое, высокое кольцо...Попробую испортить пока кулер - магнит,катушка,вращение...Хотя вроде бы видел и безферритовое взаимодействие двух катушек.

**ilalexey** » 08 авг 2017, 15:10

У вас в школе, на физике, разве не было генератора из двух дисков(оргстекло).
Про ветряки погугли. Не, магниты могут быть, но с одной стороны. Другая без железа.
С другой стороны ничего не мешает на два пояска(даже один) оси посадить щётки.

**Madf** » 08 авг 2017, 15:40

не знаю откуда вы взяли, что у китайцев там всё через катушки передается....но есть такие штуки: https://ru.aliexpress.com/item/M-slipri ... 25415.html они конечно менее надежны чем через магнитизм передавать
