Dmitry__ писал(а):Он нужен чтоб не коротить выход дуины на землю или питание при крайних значениях потенциометра.

Madf писал(а):Так там на А0 макс значение будет доли вольта, разрядности АЦП не хватит, чтобы на это как-то красиво реагировать.

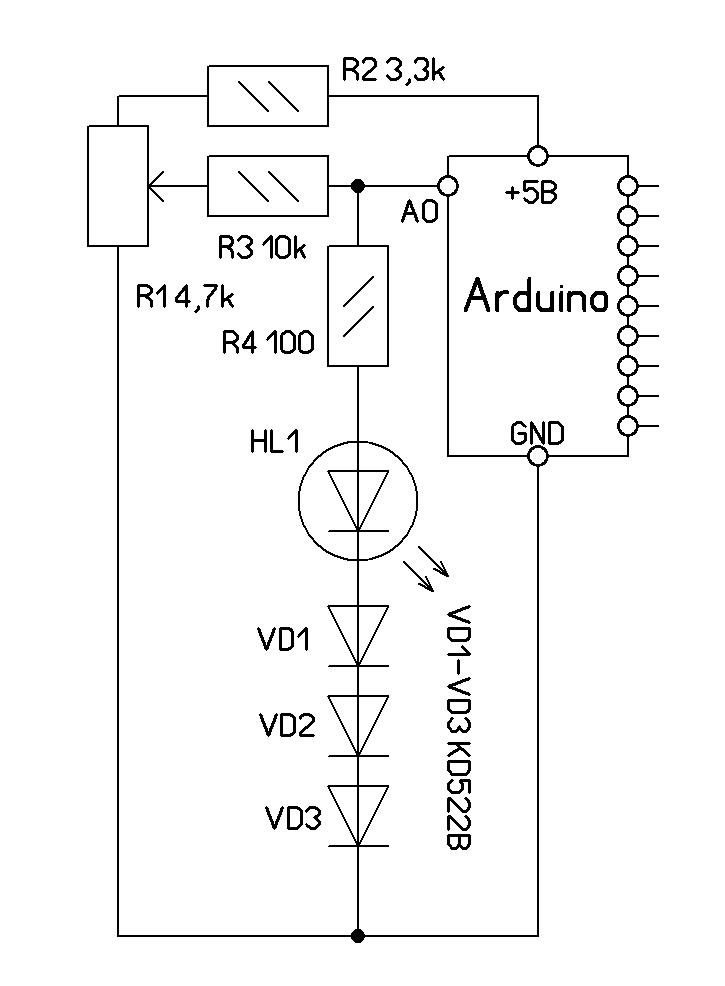

dimamichev писал(а):А почему схема странная?

Dmitry__ писал(а):Я же обьяснял, диод - это стабилитрон, он не даст напряжению быть выше напряжения падения на диоде. Поэтому диапазон входных напряжений от потенциометра будет не от 0 до 5v, а от нуля до напряжения падения на диоде. Низкоомный резистор r3 не считается, т.к. он значительно меньше сопротивления r2.

dimamichev писал(а):Ты поднимаешь напряжение до момента зажигания...- а его нет этого зажигания

dimamichev писал(а):Да, Дмитрий не ожидал - подключил светодиод к 6 Вольтам через 440кОм - горит падла!(значит стабилизирует).

dimamichev писал(а):Ничего в мигании не изменилось!

dimamichev писал(а):Теперь сам начинаю сомневаться, а почему работает без изменений?

Код: Выделить всё • Развернуть

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//
// Arduino UNO
//
////////////////////////
//
//программа  ПРОБКА 1 //
unsigned int  n=0;
 unsigned int  x=0;

void setup()
   {
   }
        void loop()
      {
        pinMode(A0, INPUT);x=analogRead(A0); n=map(x, 0, 700, 100, 2000);
        pinMode(14, OUTPUT);digitalWrite(14,HIGH);delay(n);
        digitalWrite(14,LOW);delay(n);
       }

//
// Конец /
//
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
