Всем привет!
Поиски в инете ничего не дали. Мечтаю сделать станок для гравировки портретов на граните. Хотелось бы посмотреть схему ударно-гравировальной головки, да и станка в целом. Если кто может помочь, прошу откликнуться.
С ув. Вадим

Хм... А не проще ли купить какой-нить перфоратор? Потому как все это делается из каленых или твердосплавных деталей и вручную повторить практически не возможно...

Простите, а Вы чтоли надгробия хотите производить?))

Александр, меня интересует гравировка на плоскостях, тоесть не рельефная. Причём сдесь перфоратор? По наслышках там используется алмазная игла, которой хватает на 20 рисунков 30*40см. Наверное возможно применить и победитовый инструмент.
Сергею - да в основном думаю сгодиться такая машина для надгробий, но можно и мемориальные доски, и просто делать рисунки на разные мотивы, например  Библейные сюжеты.

Перфоратор здесь при том что неплохо бы его поковырять чтобы не изобретать велосипед. Тем более что если вместо бура в него зарядить ту самую иглу, а обороты мотора понизить - может что и удастся гравировать. Тут пробовать надо... Еще вариант придумал, но не знаю насколько он будет эффективен: игла зажата в массивный патрон, он установлен на оси и может двигаться вверхи вниз. Вверх его тянет пружина. Осб проходит через втулку и сверху на ней ставится какой-нибудь кусок металла наподобе молотка. А сверху по этомоу молотку бъет стальной сердечник, который подвешен внутри обмотки. При том амплитуда у него всего пара миллиметров, зато частота эдак 10 раз в секунду. В общем если не понятно - могу эту конструкцию нарисовать. В общем что-то среднее между машинкой для татуировки и матричным принтером.  :roll:

Кстати сам по себе матричный принтер неплохо гравирует по стеклу, жаль только головка быстро снашивается...

Может и вибратором что-то получиться, но всё же нужно использовать метод типа "один удар - одна точка", изображение формируется из отдельных точек(растровое), сила удара тоже разная(а в результате и размер точки). Вобщем, это похоже как в струйном принтере, только вместо сопла там электромагнитный ударник, хорошо бы если бы этих ударников было несколько, тогда скорость гравировки будет выше.

Одиночными ударами трудно будет получить хорошую точку, а если бить сильно - быстро затупишь инструмент...  :roll:

-= Александр =- писал(а):Одиночными ударами трудно будет получить хорошую точку, а если бить сильно - быстро затупишь инструмент...  :roll:

В аппаратах(которые уже существуют) используется именно этот метод - "один удар - одна точка", наверное так эффективнее

Посмотрите сайт фирмы сауно, а про ударную гравировку - так и есть ничего лучше не придумали.

Сауно - генеральный спонсор http://www.robot.ru

Работал я на станках от Сауно... Честно говоря привлекательна только цена (по сравнению с импортными аналогами). А в остальном морока. Иногда косячит координатное перемещение (обязательно будет косячить если станок не заземлить). Очень неудобное ПО. Да и в принципе впечатление он составлят, что собрали его на коленках... Реально... Ограничивающие датчики - кнопки из мышек. Движки - шаговые из принтеров...

Bandit писал(а):Работал я на станках от Сауно... Честно говоря привлекательна только цена (по сравнению с импортными аналогами). А в остальном морока. Иногда косячит координатное перемещение (обязательно будет косячить если станок не заземлить). Очень неудобное ПО. Да и в принципе впечатление он составлят, что собрали его на коленках... Реально... Ограничивающие датчики - кнопки из мышек. Движки - шаговые из принтеров...

А как с качеством? Слышал, что все равно получается картинка как быдто неживая и приходится дорабатывать вручную.

А как с качеством? Слышал, что все равно получается картинка как быдто неживая и приходится дорабатывать вручную.

А это смотря для каких целей вы этот станок используете. Если это памятники с изображением лиц, то да... Редко обходится ьез доработки. А если это рекламные надписи на зеркале, стекле, то нормальное качество. Только вот при экономическом расчете становится очевидным, что использование этого станка рационално только для ретуала. А узоры на стекле, зеркале дешевле (и быстрее) делать пескоструем.
И не забывайте про инструмент - игла (ударный инструмент) стоит около 500 р. Хватает его на ~20 рисунков (А3 формата). Дорого...

Интересно, как эта штука работает?

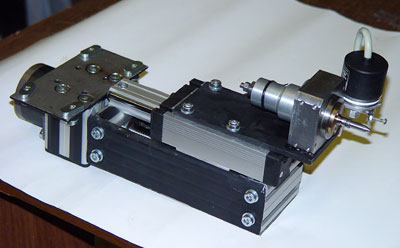

В смысле как работает. Это же девайс со станков Сауно... В центре ударная игла, бочонок рядом с отводом - датчик по высоте.

Bandit писал(а):В смысле как работает. Это же девайс со станков Сауно... В центре ударная игла, бочонок рядом с отводом - датчик по высоте.

Не, что игла - понятно. Как она бъет? Откуда вибрация берется? Мотор-то крутится, а не вибрирует. В смысле по принципу машинки для татуировок (преобразовывается вращательное движение в возвратно-поступательное) или магнит какой-то? Да и про датчик непонятно - так называемый электронный "нос"? И самое интересное - как это все завязано на ПО?.
