Манипулятор для ручного поверхностного монтажа

Модератор: bolt

Манипулятор для ручного поверхностного монтажа

Сообщение EdGull » 26 сен 2010, 15:02

Буду себе делать.
Сюда пока буду складывать все найденные материалы

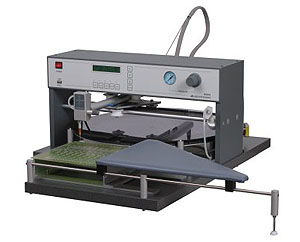

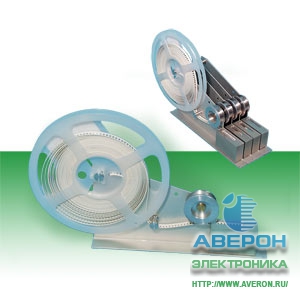

Питатели 1200р.
http://www.averon.ru/el/equip/index.php?productID=5

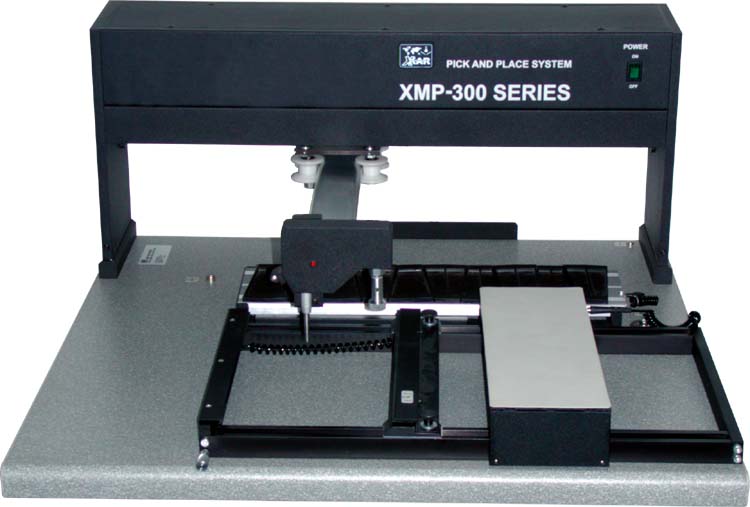

xmp300 (2).jpg
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Манипулятор для ручного поверхностного монтажа

Сообщение Michael_K » 26 сен 2010, 15:15


Еще диспенсер надо - пасту сначала навалять.

Видел похожие "столики" на производствах -
в принципе ничего сложного нет - просто тележка на рельсах...
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Манипулятор для ручного поверхностного монтажа

Сообщение EdGull » 26 сен 2010, 15:36

Диспенсер т.е. дозатор паяльной пасты у меня уже давно есть, так же как и ИК-печь.
Но он дает много брака при шаге ног 0,5мм.
Буду брать себе трафаретный принтер вот такой http://cgi.ebay.com/Manual-SMT-Screen-P ... 3cb07e87f2 если ничего лучшего не найду в этом ценовом диапозоне

Добавлено спустя 2 минуты 34 секунды:
из чего можно позаимствовать такие ролики для направляющих?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Манипулятор для ручного поверхностного монтажа

Сообщение Michael_K » 26 сен 2010, 15:59

А трафареты отдельно делать-заказывать? (для мелких серий, наверное, не слишком выгодно...)

Добавлено спустя 4 минуты 27 секунд:
Наверное, мебельные рельсы подойдут...
для ручной сборки даже люфты не очень важны, главное, чтобы упор для руки был.
ну и шприц с компрессором "от аквариума" прикрутить...
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Манипулятор для ручного поверхностного монтажа

Сообщение EdGull » 26 сен 2010, 19:44

1. да, не такие уж они дорогие
2. вакуумный пинцет у меня тоже уже давным давно есть. Тем более что аквариумник дует, а не сосет.

Michael_K мне твой вариант начал больше нравиться...

Добавлено спустя 3 часа 36 минут 54 секунды:
Магазин MAN32 http://www.spajkovanie.sk/shop/index.ph ... 35&lang=sk стоит 1100 евро
жалко что они не принимают оплату карточками, а то у них есть неплохой станочек для для запайки штыревых элементов http://www.spajkovanie.sk/shop/index.ph ... 09&lang=sk за 150 евро

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Манипулятор для ручного поверхностного монтажа

Сообщение Angel71 » 26 сен 2010, 21:47

PCSA1 замечен на сайте по этой ссылке http://www.iteco.it/en/racks_for_pcb_mounting.html
в инфе о дистрибьюторах есть:
RUSSIA STC Electron-Services-Technology
14/2 Obrazcova Street, 127055 Moscow
Tel. (+7) 095 7379399 - Fax (+7) 095 7379322
http://www.elservtechno.ru/
Аватара пользователя
Angel71

Сообщения: 10034
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Манипулятор для ручного поверхностного монтажа

Сообщение EdGull » 26 сен 2010, 22:12

я конечно завтра им позвоню, но что-то мне подсказывает что цена будет как минимум в раза больше
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Манипулятор для ручного поверхностного монтажа

Сообщение EdGull » 27 сен 2010, 17:49

вроде нашелся поставщик http://www.tabe.ru/m_equipment/index.ph ... 1&eqid=301
запросил у него цены
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
