Программа для управления ЧПУ (сам писал)

Модератор: bolt

Программа для управления ЧПУ (сам писал)

Сообщение Master » 22 дек 2009, 00:58

Не могу объяснить зачем я это делал, но вот.
Пока еще не тестил нужно станок со шкафа достать и ось Х переделать.
Погонять можно не подключая к станку, в этом случае программа только рисует, но импульсы на LPT шлет.

Описание:
1. Ножки LPT 2, 4, 6 STEP. X, Y, Z соответственно.
2. Ножки LPT 3, 5, 7 DIR. X, Y, Z соответственно.
3. Реализован алгоритм Брезенхэма для движения по 2-м осям. Пока тока X и Y.
4. Поддержка G-code формируемого SprintLayout, пока только то что касается перемещения по прямой.

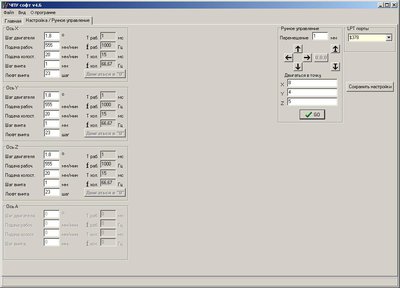

5. Ручное управление по 3-м осям.

Думаю реализовать в ближайшем будущем.
1. Скорость холостого хода.
2. Поддержка концевиков.

И в отдаленном будущем.
1. Поддежка формата STL, для 3Д фрезеровки.
2. Добавление 4-й оси.

Программа ушла на доработку, версия 4.7 не рабочая.
Вот версия 4.8 но лично еще не тестил.
Вложения
CNCsoft v4.8.rar
(255.4 КиБ) Скачиваний: 58
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Программа для управления ЧПУ (сам писал)

Сообщение Master » 16 сен 2010, 13:15

Версия 4.8 (исходники)
Вложения
CNCsoft v4.8.zip
(374.96 КиБ) Скачиваний: 0
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Программа для управления ЧПУ (сам писал)

Сообщение avr123.nm.ru » 16 сен 2010, 13:26

ЗдОрово, но нет ли желания на COM написать ? Тогда и на USB работало бы.

Конечно контроллер нужен будет и софт для него, но прога стала бы полезной воистину.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программа для управления ЧПУ (сам писал)

Сообщение Master » 17 сен 2010, 12:30

Желание есть, но и лень к сожалению тоже присутсвует :(
Вообще в планах это все есть, просто хотелось бы до ума довести то что уже есть.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Программа для управления ЧПУ (сам писал)

Сообщение alextk » 08 апр 2011, 06:36

Добрый день!

Хочу написать простую программу управления перемещениями кореток
дух-координатного стола.

Нужен пример, от которого можно было оттолкнуться.
Если не сложно, вышлите исходники вашей программы.
alextk56@mail.ru
alextk

Сообщения: 1
Зарегистрирован: 08 апр 2011, 06:00

Re: Программа для управления ЧПУ (сам писал)

Сообщение dimonkataev » 06 май 2011, 18:11

а самому скачать в облом что ли? Исходники есть несколькими постами выше
dimonkataev

Сообщения: 1
Зарегистрирован: 25 мар 2011, 21:27
Откуда: Саратовская область, г.Энгельс
прог. языки: Delphi

Re: Программа для управления ЧПУ (сам писал)

Сообщение Klewer » 07 янв 2013, 20:22

интересно было бы позаниматься программой. жаль эта ветка форума давно брошена. у меня программа не запустилась на компе без LPT, а в программировании я не силён, не пойму даже в чём написана.
Klewer

Сообщения: 3
Зарегистрирован: 03 янв 2013, 09:00

Re: Программа для управления ЧПУ (сам писал)

Сообщение Мари » 15 июн 2014, 00:58

Здравствуйте!! меня очень интересует программа для управления чпу станком через порт LTP. Станок на две оси ( 4 двигателя) предназначен для двухостного растяжения трикотажного полотна!Ваша программа подойдет? и с 2009 года есть ли какие либо обновления?
Мари

Сообщения: 1
Зарегистрирован: 15 июн 2014, 00:54

Re: Программа для управления ЧПУ (сам писал)

Сообщение Timych » 07 авг 2014, 20:00

Доброго времени суток! отличная программа! :good: Подскажите пожалуйста будет ли она работать с драйверами собранными на ТМ7?
Timych

Сообщения: 27
Зарегистрирован: 28 окт 2013, 16:34
