Re: Станок ЧПУ без направляюших

Сообщение Широкий » 25 дек 2008, 10:56

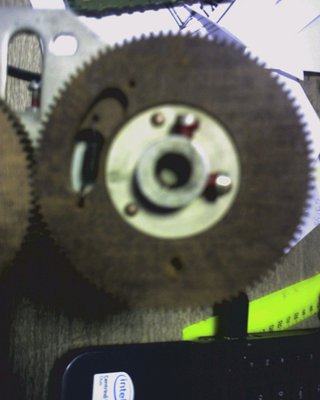

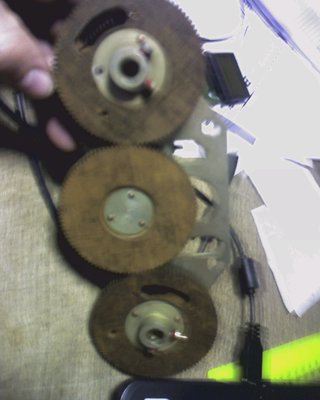

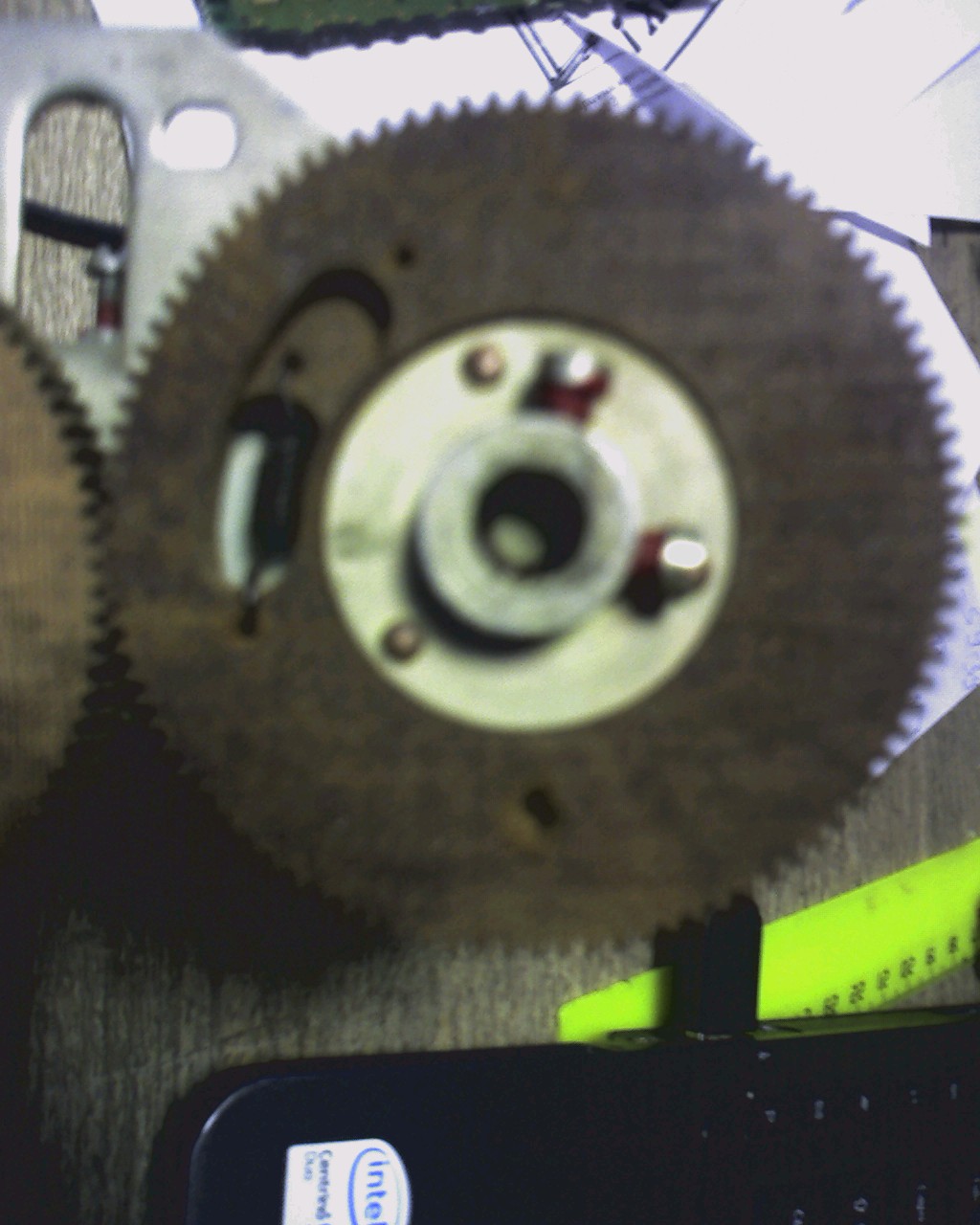

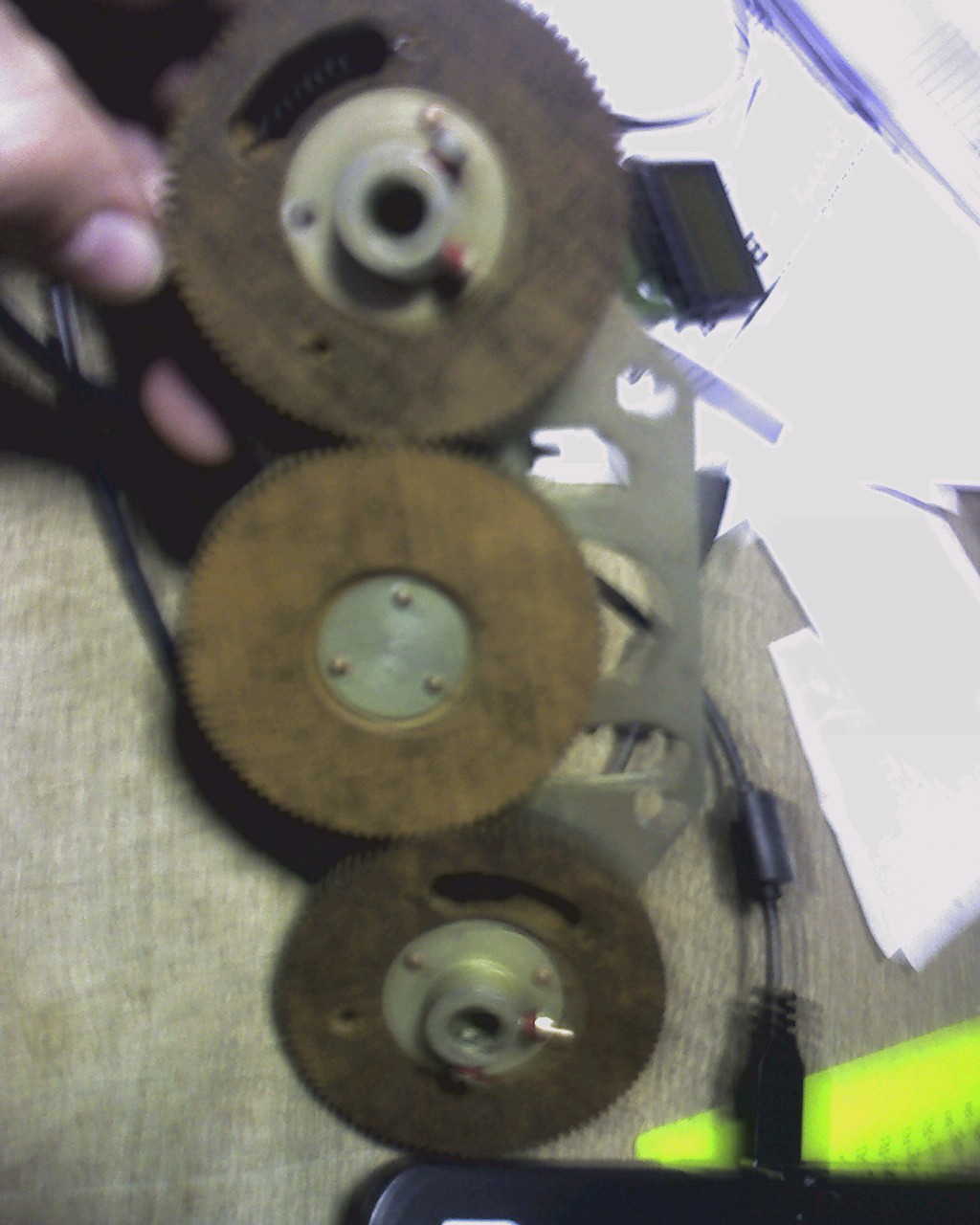

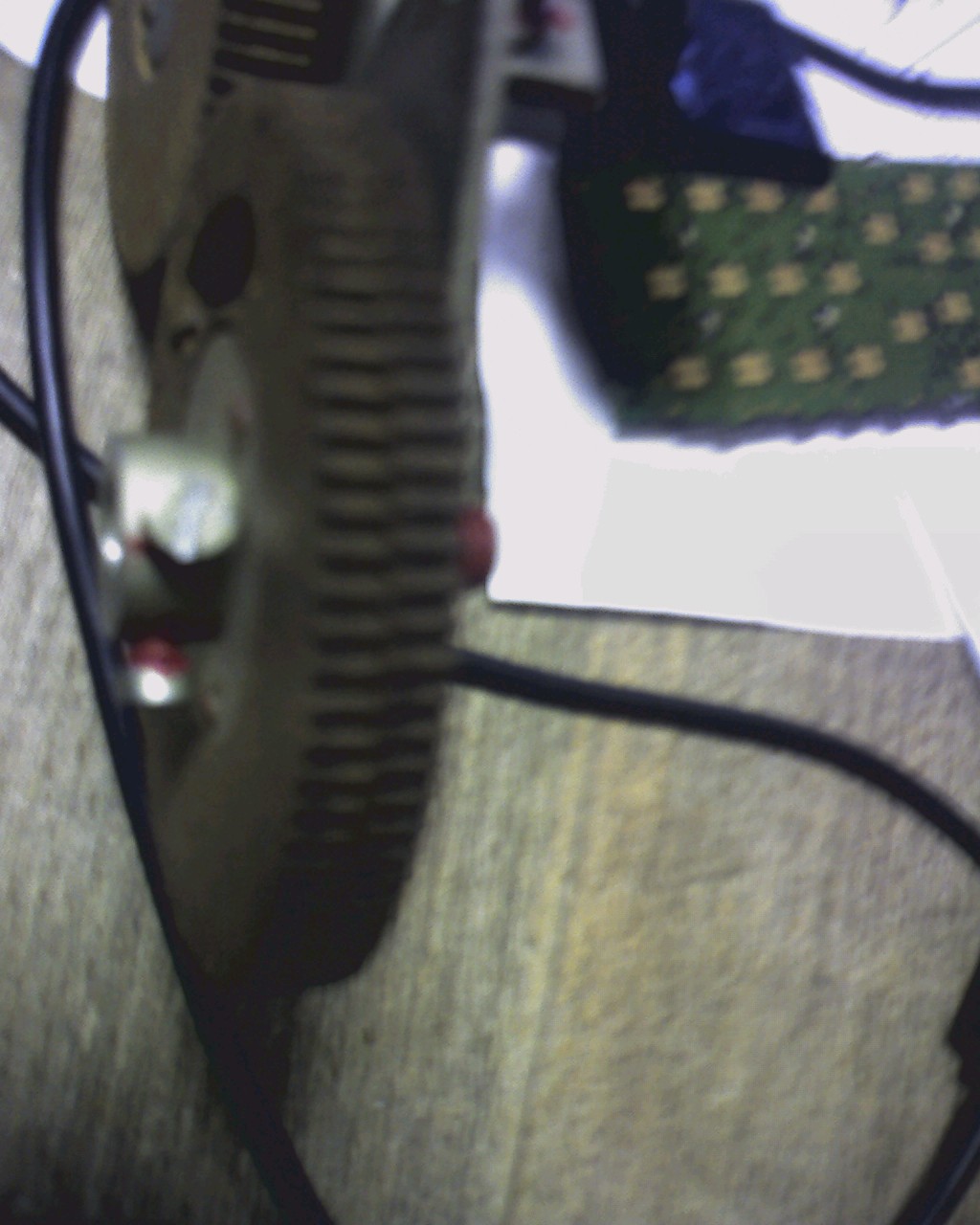

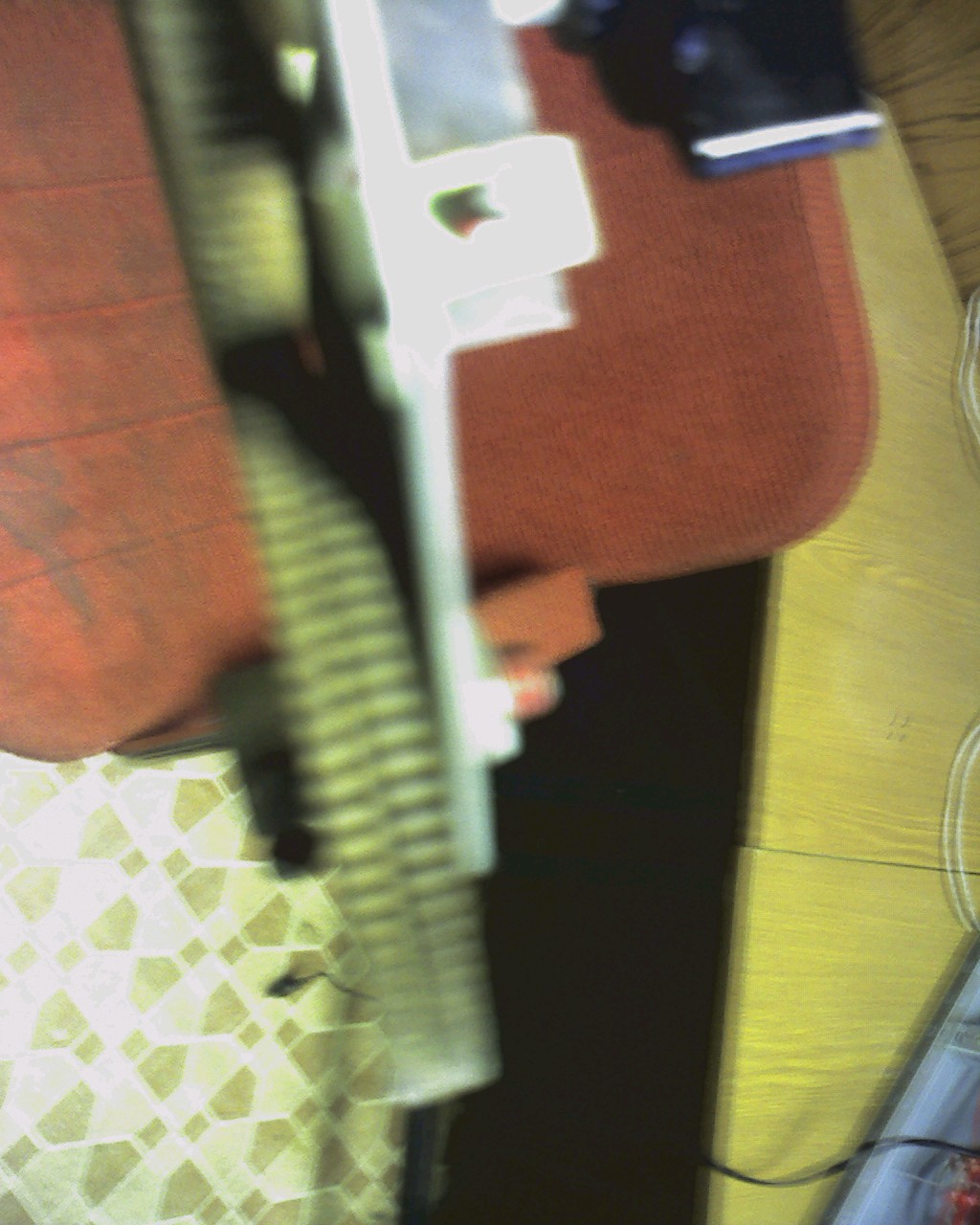

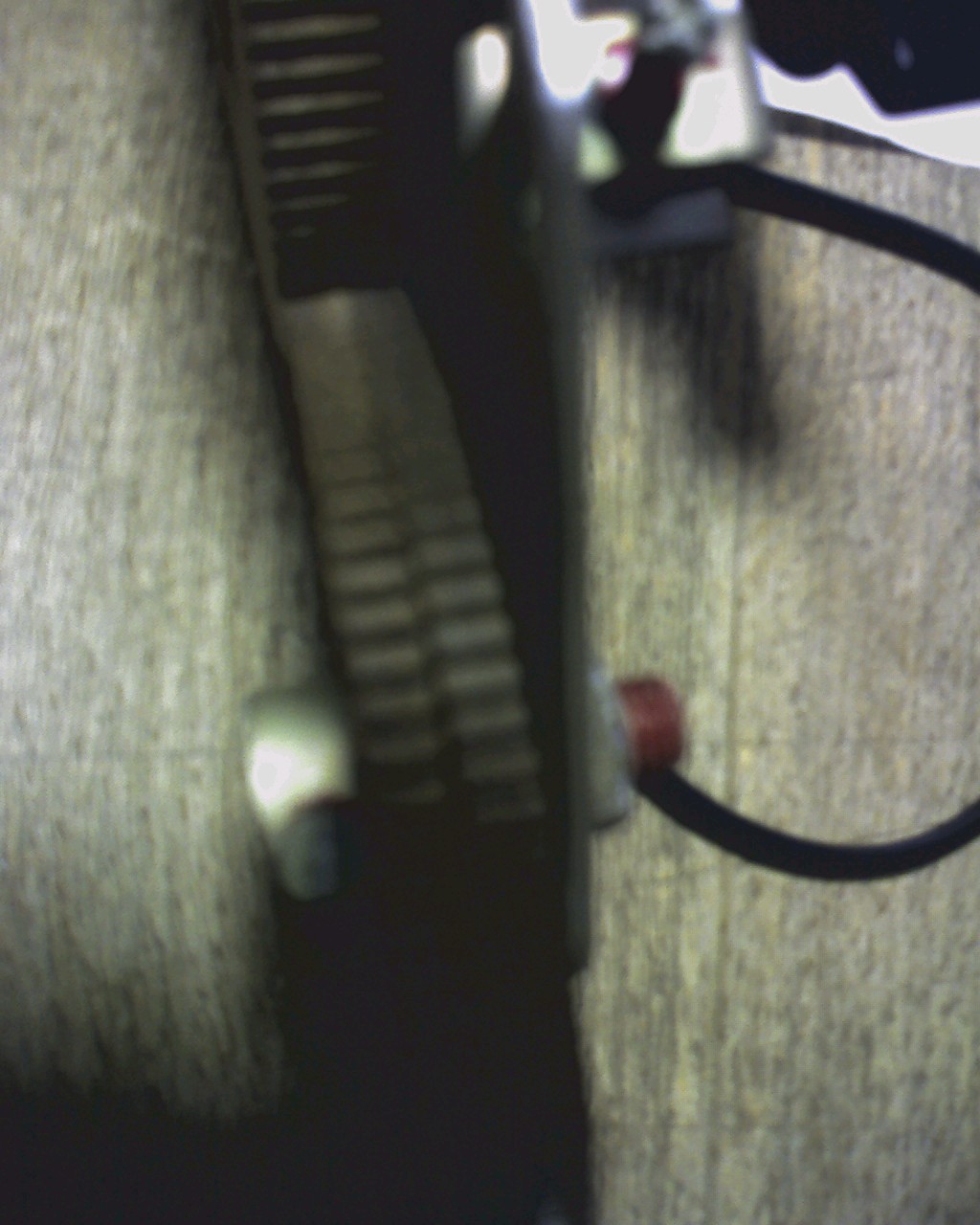

Здесь добрый человек подсказал принцип безлюфтовой шестерни. Две шестерни на валу, связанные через мощную пружину. Пример у меня перед глазами. Реально работает.

Добавлено спустя 9 минут 52 секунды:
Касательно станка - слишком малая точность на больших радиусах. При радиусе 100 мм (результирующий размер в ширину А4) и передаточном отношении 1:10 теоретическая точность на наружном диаметре равна 0,31416 при шаге двигателя 1.8 градуса.
Кстати, точность сохраняется при совпадении диаметра приводимой шестерни и диска.
То есть нужно микрошаг использовать.
Для фрезеровки точность имхо маловата.
С микрошагом 1/8 шага точность будет 0,03927. Только погрешности и люфты все равно по-моему ее съедят.
Да еще шестерню (две тонких для безлюфтовости) такого диаметра найти надо.

Я весь в раздумьях....
Вложения
Аватара пользователя
Широкий

Сообщения: 185
Зарегистрирован: 25 сен 2006, 20:56
Откуда: Можайск
Skype: rtt1971
прог. языки: Java, C++
ФИО: АВ

Re: Станок ЧПУ без направляюших

Сообщение spike » 30 дек 2008, 11:46

Здесь выложил программу для управления биангулярной машиной.
Не желайте мне удачи - удача для неудачников, лучше пожелайте мне успеха.
GIGAMESH.RU
spike

Сообщения: 42
Зарегистрирован: 04 дек 2008, 13:53
Откуда: Протвино
прог. языки: Delphi + Fortran

Re: Станок ЧПУ без направляюших

Сообщение executer » 31 янв 2009, 20:34

в теме "народный редуктор" утверждали что кпд такой зубчатой передачи нещадно падает и чтобы это прокрутить прийдется процентов 50-100 мощности накинуть на привод. Зато тихо, но упруго :no:
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел
