итак

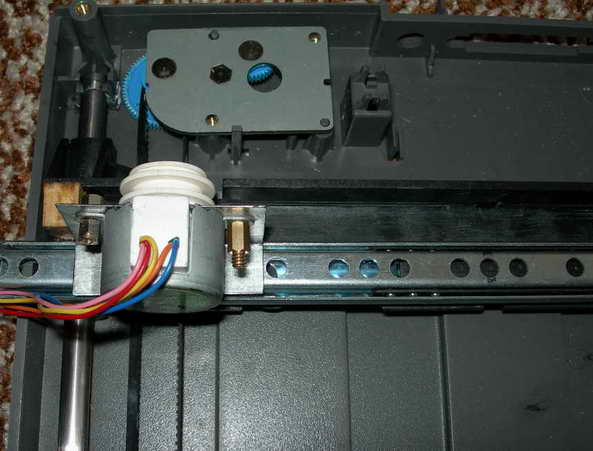

взял в руки ножовку, и старый компьютер со сканером
ножовкой кое чего отпилил от компьютера
винтики кой какие открутил
развёл в крыжочке эпоксидки
добавил немного деревяшечек(ну а какой станок без дерева )

осталось тока маленький лифт приделать
сижу щас склонив голову
весь в раздумьях
чёб такое придумать попроще чтоб марке поднимало и опускало?
ну хотяб на сантиметр

на 1 см это много, а на 2 мм  - реле из автомагазина может.   можно соленоид и самому сделать и н см.

Книжку эту читал. Сильно сложно, да и микросхемка дорогая 10 у. е. А как програмульку переделать не знаю . Да и смысл ее переделывать она ведь так не для работы.

вощем так
вечером допаяю какнить контроллер ШД и попытаюсь рисовать маркером на бумажке
чтобы вобще оценить чё я сделал и стоит ли начинать делать серьёзный агрегат
для этого собсно нужно ещё кое что
программа!!!
ктонить подскажет в чём можно нарисовать картинку чтоб потом эту картинку скормить программе управления станком???
чтонить простенькое, чтоб долго не мучатся

мне бы тока пощупать как всякие люфты и т.п. влияют на результат

с чего так сказать можно начать?
какие программы использовать
чтоб изобразить на бумажке маркером чтото типа "hello CNC"

Если подождешь я свою выложу. Тока она под мою плату. Которая вот такая http://www.roboforum.ru/viewtopic.htm?t ... c&start=60
Вроде работает, но еще не проверял кто-то скупил все CD4027

ну а у меня по другому...
у меня на uln2003
вот принципиально типа как тут


тоесь мне надо чтоб без замудрений, 2 ноги на выбор ШД и 4 ноги для вращения

или может эта схема плохая??

блин ктонить вобще знает на каких типичных схемах лпт работают типичные  проги для CNC ????

Конечно. Многие вот такой контроллер делают - http://mac1.ifrance.com/cnc3ax/index.htm

угу
тобиш как у Master
одна нога лпт это разрешение мотора
вторая нога это направление вращения
и третья нога это собсно сам клок

Не у меня 2 ноги, например 2 пин это шаг, 3 пин направление.
И контроллер кот. дал авр для биполярных движков, а у меня униполярный.

Я для УНИПОЛЯРНОГО привел контроллер.

Вроде дописал программку для управления станочком. Завтра выложу. На ей можно задавать шаг двигателя, длину перемещения и видеть че там должно рисоваться. Тока не тестил вживую микрухи нету может завтра (уже сегодня) после работы куплю протестю.

2 ноги или три непринципиально
ногу энейбл мона просто навсегда закоротить =)

попробую в обед скататься до радиомагазина, мб там uln2004 есть
надеюсь они не оч дорогие...
и мосфиты...
[off]блин
чёто у меня проблема
в магазине есть какието мосфиты
это нуно в магаз ехать, переписывать на бумажку названия мосфитов
потом дома смотреть в нете параметры, потом ехать обратно и покупать те которые мне подойдут
ибо тётенька продавец дай боже в курсе что такое мосфит, а уж дать любой низковольтный на 1,5-2 ампера это уже не в её силах[/off]

хм
чёто немогу найти
тут на форуме ктото про сдвоенные мосфиты говорил
типа оч клёво удобно и вся фигня

чёто я так посмотрел, мне для шаговика то мосфиты практически любые подойдут правильно? ток всяко не больше 1.5 ампера

те которые называются IRL это с управлением логическими уровнями
а те которые IRF это что значит???

вобщем вышел из ситуации распечатав 8 страничек с параметрами полевиков с сайта чипдип =)

в обед пойду посмотрю те что есть и выберу

Бери IRLZ44 или IRF540 - оба низковольтные, логикой управляются. Я шаговики ими крутил - все супер было. IRLZ идет в пластике - их можно на один радиатор лепить не боясь замыкания!  :wink:

взял самые дешёвые из тех что были
по 40 рублей штука....(в чипдипе по 15 р. штука)
посему взял тока 4 штуки на 1.5 ампера, чтоб абы как работало
а все номаные от 85р. и дороже
барыги блин
а irlz44 больше сотни за штуку.

потом закажу в чипдипе наверно IRLZ44(на 1 радиатор это кул)

uln2004 по 35р. (в чипдипе по 10р.)

короче нереально чтото купить, только заказывать по инету.
