вощем ни смотря на протесты женщины о том что когда я уже освобожу кухню
я доделал ось

щас наблюдается некоторая неточность установки рельсов из за того что делал на глаз.
у одной рельсы один край на 1,5 мм выше и на 2-3 мм дальше поставлен
но это я намерен решить установкой опорных винтов с краю каждого рельса которыми можно будет выбирать неск миллиметров и сделать плоскость стола параллельной плоскости движения оси.
так же надо добавить упоры в середине рельс чтобы под весом они не прогибались

вторую ось планирую собрать из 4х кусков трубы системы "джокер"

Myp
Фигасе, стока разных углов. Тока ты ж сам писал что лучше собирать начинать с оси Z.
И где будут стойки под ось Y и, наверное, тележку нужно сделать пошире.

каких углов много?
поовальней что ли надо было делать? )))

вот щас буду делать привод фрезера
не могу найти трубу внутренним 60 мм чтобы запихать туда мотор и подшипники
канализационные то малы то велики, железную тож не нахожу пока.

а под него уже ось Z и Y сделаю когда определюсь с габаритами
если без осей делать то вобще не ясно что и как будет.

2 квадратные трубы рядом это кстати просто соединительные трубы для жёсткости конструкции
на них я уже поставлю ось Y
а на неё уже ось Z

Добавлено спустя 2 часа 35 минут 7 секунд:
надыбал железный прут 9 мм, им оказался очень длинный мебельный болт с резьбой М10
после отрезания резьбы М10 остаётся красивый прутик 9мм
резьба на него нарезается замечательно

вообще-то есть более простая, т.н. "мебельная" конструкция станка:
направляющие - мебельные,
шпильки - строительные, гайки капроновые,
шпиндель с фрезами - покупной ~1200р,
контроллер - самодельный,
ШД - от матричных принтеров и т.п.~100р/шт
Всё легко укладывается в $100 вместе со скромной "поляной" по случаю завершения работ

на фото одна из тележек координаты Х? я правильно понимаю ?потомукак одной ее перекашиватьбудет при движении винтом)

мебельные направляющие это хлипко
качество у них хуже некуда, люфтят и люфт не выбирается.
ни в какое сравнение с шарикоподшипниками на рельсах не идут (люфт выбирается в ноль)
я делал на них, погонял туда сюда и выбросил.

винт да, строительная шпилька, тут без вариантов к сожалению

гайка - обычная длинная 20 мм гайка или две гайки)

шпиндель покупной тож не вариант, дорого, а если не дорого то хлипко.
и вобще нормальный дремель мне самому нужен.
маленький патрон на оси в 2х подшипниках гораздо точней и надёжней.

Добавлено спустя 8 минут 16 секунд:

Ворон писал(а):на фото одна из тележек координаты Х? я правильно понимаю ?потомукак одной ее перекашиватьбудет при движении винтом)

нифига не понял что написал

да это тележка координаты Х
кого и куда будет перекашивать?

Добавлено спустя 13 минут 26 секунд:

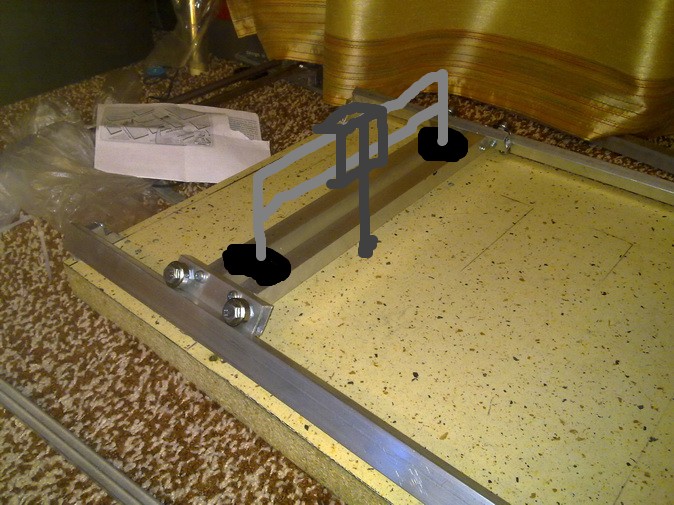

вот так будет ось Y выглядеть (серая рамка)
и ось Z на ней прицеплена


ось игрек будет из железной трубы буквой П с перемычкой
установленная на 2 квадратные люминевые трубы протянутые между каретками

Ээээээээ, но тогда высота обрабатываемой детали будет равна расстоянию от основания, до рамы тележки.

Давайте не будет говорить как нужно было делать, иначе эта ветка зайдет в тупик. Мебельные направляющие вариант, но я пробывал мне не понравилось. Такую конструкцию как у Myp-а я видела на форуме по ЧПУ, очень даже рабочий вариант.

данная конструкция предназначена чисто для резки листовых деталей

на "мебели" не настаиваю, но те, что я себе присмотрел очень приличные.
Труба исходно не совсем ровная и гладкая. Если убрать зазоры, то моторчики просто не справятся.
С базой Ворон прав, ролики лучше разнести. В резаке Y можно пустить сразу по стяжкам. Там большой ход по Z не нужен.
С самодельными шпинделями я уже экспериментировал Обратите внимание, что практически все самодельщики используют готовые шпиндели и это не случайно.

зы. У Вас конструкция под два ходовых винта по Х. Нужен большой запас по моменту ШД или механическая синхронизация

железная труба от природы хромирована и очень гладка
скользит идеально шарикоподшипниковая каретка по ней.

готовые шпиндели в виде отдельных устройств стоят дико дорого
а разные дремели это нехорошо
зачем дорогую вещь убивать в станке потому как она для этого не предназначена.

вощем я пока соберу простой шпиндель

два подшипника с валом патрона будут установлены на квадратную трубу путём притягивания каждого подшипника винтовым хомутом к трубе
или может быть подшипники установлю в П образный жолоб, чтобы не разъезжались

плин про самодельные шпиндели согласен. гадость только для экспериментов, для создания повторяемых изделий не пригодная..почемуто...
предложение, сам так буду делать, тупо зажим для патрона с/на гибкой подводке типа от дремель-- плюсы снижение массы перемещаемой каретки и точность зажима режущего инструмента, возможность использовать дремельные примочки, и самое главное...возможность использовать подобную насадку и без станка)

да база действительно на два ведущих винта...их мех синхронизация приемлемая ..это сложно,как вариант червячные шестерни редуктора на винтах, с общей ведущей осью червяков..

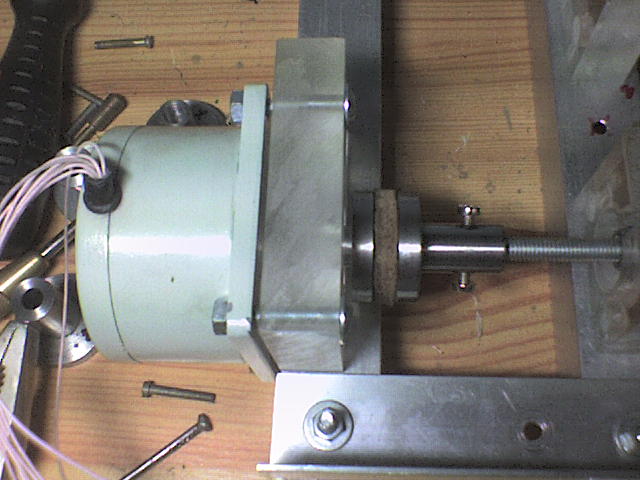

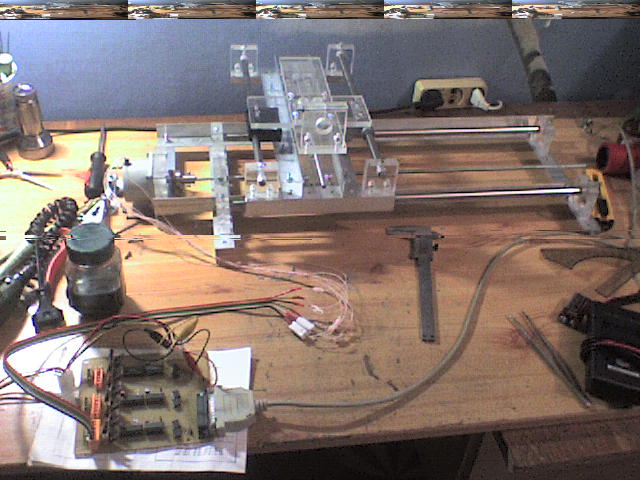

И снова в бой. После просмотра какой-то передачи по Дискавери, где я увидел 20 тн ЧПУ, достал с полки свою недоделку, сдул с нее пыль и прикрутил наконец ШД к оси У.

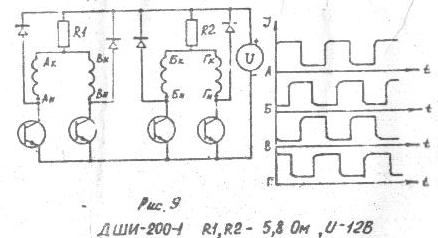

Вот типичная схема включения ДШИ-200-1 из документации на него.
У меня нет резисторов на 5,8 ом большой мощности, но есть 5 Вт на 27 Ом, если я их включу, то получится что ток через обмотки двигателя будет порядк 0,5 А, правильно?
И если при таком токе будет нормальное перемещение, то и при 1,5 А будет то что нужно.

Добавлено спустя 1 час 20 минут 20 секунд:
Запитал от 12 В все намана, тока очень греются полевики, нужно радиатор к ним приделать. А от 5 В тоже работает.

Учитывай и сопротивление обмоток. А резисторы можно параллелить. Например купить дешево 100 ркзисторов маломощные и соединить как надо.

Сопротивление обмоток 1,5 Ом я учитывал.
