**Duhas** » 26 фев 2009, 20:48

они больше не ржавые а в смазке засохшей..

**Duhas** » 12 мар 2009, 21:21

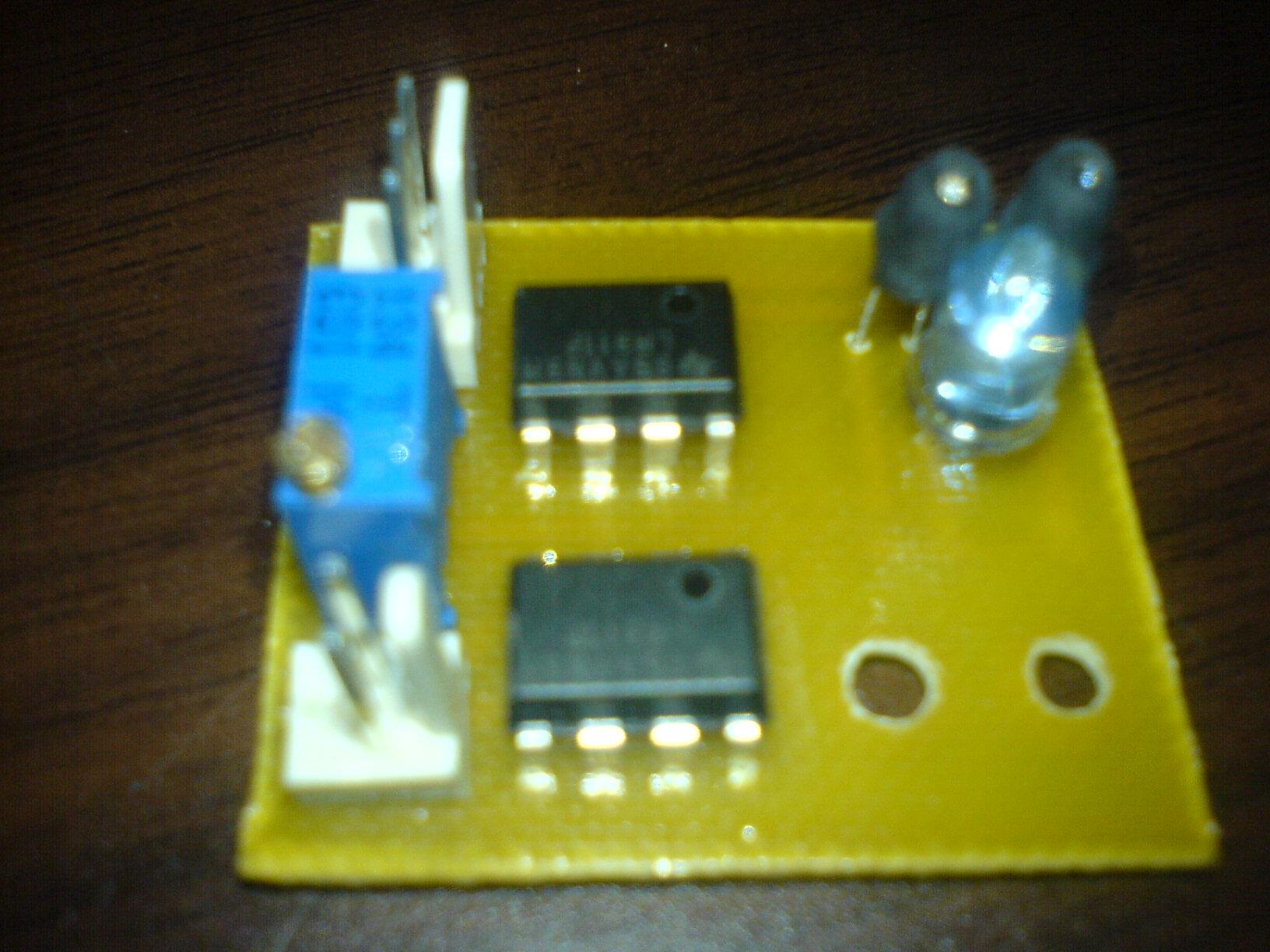

вот тут собрал весчицу, для станочка...

собсна, под рукой ничего векторного нету( а ахота проверить, может набросает кто квадратурный энкодер, диаметром см 5... край сдвинутый на 90градусов шириной 5-7мм...
забыл... кликов на 50...

**Duhas** » 13 мар 2009, 15:01

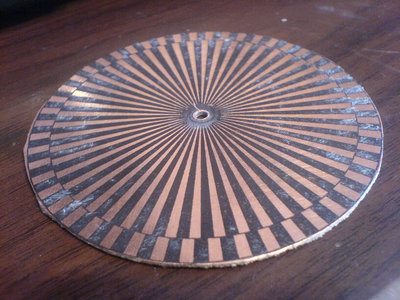

после некоторых извращений с плотной бумагой + обычная бумага с рисунком энокдера было решено сначала усилить конструкцию диском из текстолита, а после даже заменить на диск из текстолита с рисунком)
вот что вышло...

вроде все пашет...

**Master** » 13 мар 2009, 15:43

Работает?

**Myp** » 13 мар 2009, 16:46

а когда медь окислится совсем сильно ?

**avr123.nm.ru** » 13 мар 2009, 17:16

Я на бумаге печатал лазерником, потом клеил на основу. основа - компакт диск. легко обрезается в дрели на оправке до нужного диаметра.

**Duhas** » 13 мар 2009, 20:34

на счет наклеить подумывал... этот диск ножницами обычными вырезан)
медь думаю вообще стравить )))

**Myp** » 13 мар 2009, 21:00

если стравить то делай на просвет
текстолит ИК отлично пропускает

**Duhas** » 13 мар 2009, 21:08

на просвет - большой огород городить.. в принципе.. к енкодеру будет идти 2 "шлефика" ))
так что что-то там изменит можно всегда... думаю пока останется такой, непротравленный вариант... а так оно работат.. проводал на дрели, где обороты уж куда выше ))

**Master** » 24 мар 2009, 20:31

Вопщем потратил я больше месяца на поиск нормальной винтовой пары и на токаря который бы ее выточил. В итоге купил плавающий подшипник с внутренним диаметром 6 мм и он вроде решил проблемы с кривой шпилькой М6. На этой неделе буду приделывать гайку к станку. Я щаслив

.

**Duhas** » 24 мар 2009, 21:32

эээм, что реально такая проблема найти винтовую пару?
старинные роботы промышленные рулез в этом плане )))

**Master** » 25 мар 2009, 10:51

Ага если иметь к ним доступ. Да и походу станок планировался как легко повторяемый, походу так и получается, никаких дефицитных и дорогих материалов.

**Master** » 31 мар 2009, 10:32

Приделал седня гайку к каретке :Yahoo!:

ходит намного легче чем в предыдущем деревянном станочке, вечером фотки покажу. Вопщем самоустанавливающиеся подшипники рулят, настоятельно рекомендую всем для сборки ЧПУ.

**rig** » 31 мар 2009, 13:30

для любопытных, нашел про подшипники описание и картинки
Основные типы подшипников

**hudbrog** » 31 мар 2009, 13:59

А если не секрет, в какую цену встали самоустанавливающиеся подшипники? И какие именно модели поставил?
