Рекодер виниловых пластинок

Модератор: bolt

Рекодер виниловых пластинок

Сообщение Scorpio » 04 мар 2018, 01:26

Как думаете, сложно такую штуку спроектировать и изготовить?
Аватара пользователя
Scorpio

Сообщения: 2547
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Рекодер виниловых пластинок

Сообщение Angel71 » 04 мар 2018, 01:47

для основания можно взять старый проигрыватель, на котором сразу же можно для проверки и проигрывать только что нарезанную пластину. дешевые скорей всего не подойдут - сильно пластинку "штормить" может. нарезается иглой (мелкий алмаз или ещё чего), которой двумя (оте штуки под углом в 45 градусов. отклонения вверх и в сторону, т.е. два аудио канала) катушками (может быть и обычными динамиками) вибрацию передают. есть как минимум один метод - горячей резки (т.е. иглу подогревают). про холоднцю резку хз. заготовки есть в продаже (как минимум чёрная, белая и прозрачная). для экспериментов можно попробовать компакт диски, их и достать не проблема и цена копеечная.
Аватара пользователя
Angel71

Сообщения: 10643
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Рекодер виниловых пластинок

Сообщение Scorpio » 04 мар 2018, 02:54

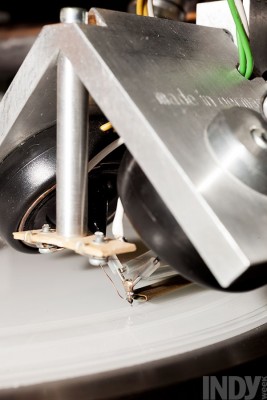

На приведенном выше аппарате, как я понял, резка с подогревом и как раз изпользованы обычные динамики:

В качестве основы взят промышленный проигрыватель. Остальное, как у токарного станочка.

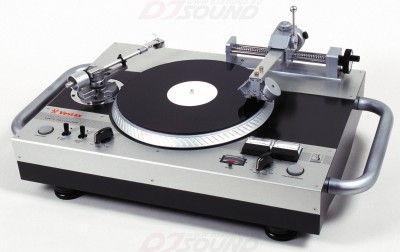

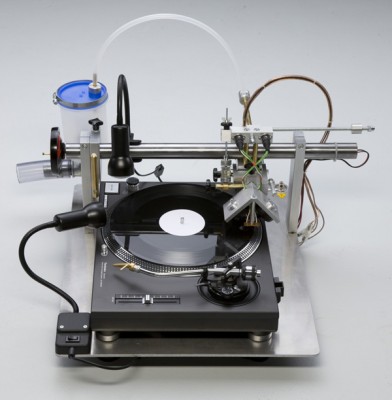

Вот похожее, более серийное устройство:
Аватара пользователя
Scorpio

Сообщения: 2547
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Рекодер виниловых пластинок

Сообщение Angel71 » 04 мар 2018, 08:11

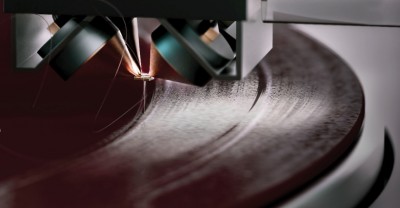

а это холодная резка

даже по быстрому поискав, информации валом. готовые картриджы резаков (vinyl cutter head, stereo cutter head и т.д.) в продаже тоже есть. и чуть ли не самделашные на коленке с металлическими иглами и с алмазами (у них ещё и профиль разный бывает), с подогревом и без.
Аватара пользователя
Angel71

Сообщения: 10643
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Рекодер виниловых пластинок

Сообщение Scorpio » 04 мар 2018, 08:21

угу. спасибо. буду изучать вопрос
Аватара пользователя
Scorpio

Сообщения: 2547
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Рекодер виниловых пластинок

Сообщение Angel71 » 04 мар 2018, 08:38

"lathe recording", "lathe cuts", "record cutting lathe". в гугле при поиске не забывай про пимпу "картинки" и "видео".
Аватара пользователя
Angel71

Сообщения: 10643
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
