Сверлилка из утюга и микроскопа

Модератор: bolt

Сверлилка из утюга и микроскопа

Сообщение -= Александр =- » 11 окт 2016, 03:52

Давненько я ничего не постил. Надо бы исправляться)
Началось все с пачки карбидовых сверел 0,4мм нахаляву. Первые два я успешно сломал и понял, что мой сверлильный станок имеет люфт больше диаметра этого сверла. Порывшись в закромах насобирал всякого хлама и соорудил такой вот станочек. Использована подача от микроскопа, какой-то движок на 24В и подошва утюга.


Позже еще и патрон заменил на китайский цанговый ER11 от чпу фрезера. Центровка у них просто отличная, как и посадка на вал. Если не слышать звук мотора - на глаз не видно, что сверло крутится.


Такая вот конструкция выходного дня.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Сверлилка из утюга и микроскопа

Сообщение linvinus » 11 окт 2016, 17:32

креативно, мотор скорее всего 755го размера, типа такого https://ru.aliexpress.com/item/755-DC-g ... 54170.html
только непонятно как вниз опускается? круглой ручкой?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Сверлилка из утюга и микроскопа

Сообщение -= Александр =- » 11 окт 2016, 17:39

Там к правой ручке рычажок приделан, на фотке не видно.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Сверлилка из утюга и микроскопа

Сообщение linvinus » 11 окт 2016, 23:31

последний вопрос а как штатив микроскопа посадили строго перпендикулярно утюгу? =))
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Сверлилка из утюга и микроскопа

Сообщение -= Александр =- » 13 окт 2016, 02:43

Там не штатив, а вал выточен со ступенькой. Вал 14мм, а резьба М10. Снизу под утюгом гайка, посадка вала в утюг с большим зазором. Ступенька по 2 мм на радиус вполне неплохо держит перпендикуляр, усилия-то тут смешные.

По науке надо растачивать отверстие и вал туда прессовать, но утюг чугунный и я побоялся его расколоть.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Сверлилка из утюга и микроскопа

Сообщение linvinus » 13 окт 2016, 11:31

просто информация подана как сверлильный станок из микроскопа и утюга в домашних условиях, а потом выясняется что нужно обточить вал на токарном станке с 14мм до 10мм просверлить дырку в утюге 10мм с зазором :)
даже просто дырку в утюге,более менее перпендикулярно, сделать дома и то не просто :) (если другого сверлильного станка нет)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1600
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Сверлилка из утюга и микроскопа

Сообщение ilalexey » 13 окт 2016, 12:49

Домашние условия могут быть всякие. :)
Поддержу тему: микроскоп + часть кулера.

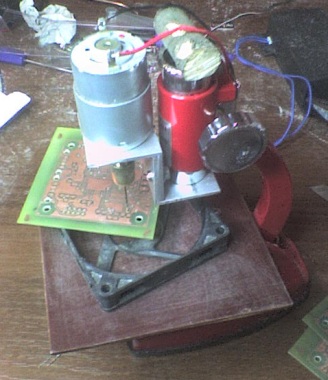

Вложения
Аватара пользователя
ilalexey

Сообщения: 2101
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Сверлилка из утюга и микроскопа

Сообщение -= Александр =- » 14 окт 2016, 16:40

Вот кстати нет, чугун сверлится очень легко. А вообще вместо утюга должен был быть родной штатив от того-же микроскопа (МБС какой-то там), но его у меня не оказалось. Тогда и перпендикулярность и сверлить ничего не надо.

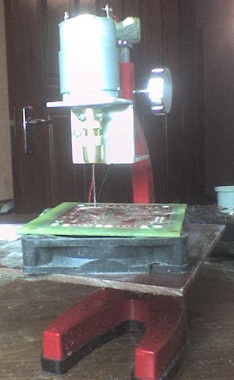

Вот так он выглядит:
