крепление ШД к оси

Модератор: bolt

крепление ШД к оси

Сообщение Myp » 15 мар 2013, 23:14

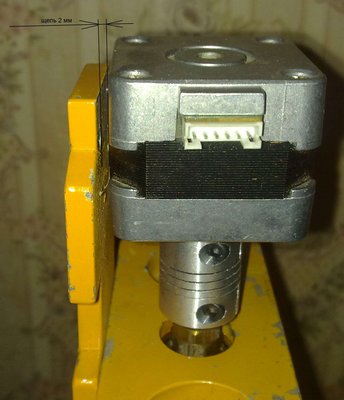

вобщем вот приколхозил ШД к оси чпу фрезера.

ШД какойто-то маленький nema17 из принтера
со стороны шд винт закреплён в двухрядном самоустанавливающемся подшипнике который выполняет роль так же и упорного
второй конец винта болтается в воздухе.

от пластины слева до шд, щель примерно 2 мм.
хочу что-то подложить туда и хомутом ШД притянуть к пластине.

вопрос:
что туда подложить?

варианты:
1. кусок резины
2. кусок фанерки/оргалита
3. люминевую пластинку
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16647
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: крепление ШД к оси

Сообщение Gelios » 15 мар 2013, 23:46

Если ШД по оси Z , подкладочки из резины будет достаточно .
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: крепление ШД к оси

Сообщение FireFly » 16 мар 2013, 09:04

ИМХО я бы резину не подкладывал, не смотря на муфту, соблюсти соосность крайне желательно - меньше нагрузок на вал движка, лучше все крутиться будет, к тому же движек хиленький.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: крепление ШД к оси

Сообщение RootAdmin » 16 мар 2013, 12:40

Я б пластину плюс прокладки из фольги/алюминиевых банок.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1700
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: крепление ШД к оси

Сообщение rig » 17 мар 2013, 09:13

термоклеем залить можно. Потом хомутом притянуть для надежности.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: крепление ШД к оси

Сообщение Myp » 17 мар 2013, 11:36

шд жи греется ?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16647
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: крепление ШД к оси

Сообщение rig » 17 мар 2013, 14:53

сильно чтоли?
размягчит клей?
погоняй его
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: крепление ШД к оси

Сообщение ильдар83 » 03 апр 2014, 21:01

набросайте чертеж.
нормальное,прочное крепление стелаю на фрезерном станке, из металла. :beer:
Аватара пользователя
ильдар83

Сообщения: 36
Зарегистрирован: 19 мар 2014, 21:51

Re: крепление ШД к оси

Сообщение Myp » 03 апр 2014, 21:36

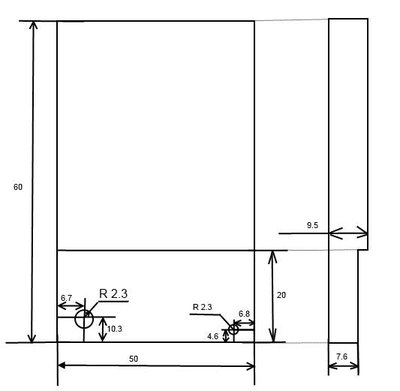

если в пэйнте то так

масштаб не соблюдён, размеры точные.
отверстия одинакового диаметра
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16647
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: крепление ШД к оси

Сообщение ильдар83 » 04 апр 2014, 17:33

Myp писал(а):если в пэйнте то так

масштаб не соблюдён, размеры точные.
отверстия одинакового диаметра


850р.
сталь 40-45
Аватара пользователя
ильдар83

Сообщения: 36
Зарегистрирован: 19 мар 2014, 21:51

Re: крепление ШД к оси

Сообщение Myp » 04 апр 2014, 18:14

а люминь не дешевле?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16647
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: крепление ШД к оси

Сообщение Myp » 01 сен 2014, 14:34

вобщем в итоговой конструкции притянул стяжкой, через прокладку алюминиевую 2мм
как ни странно но со стяжкой крутится приятней чем двумя болтами с двух сторон.
с болтами слегка подклинивает, со стяжкой есть свобода для выравнивания.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16647
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
