итаг....

кто не в курсе, то развлекался я таким образом - forum81/topic5472.html

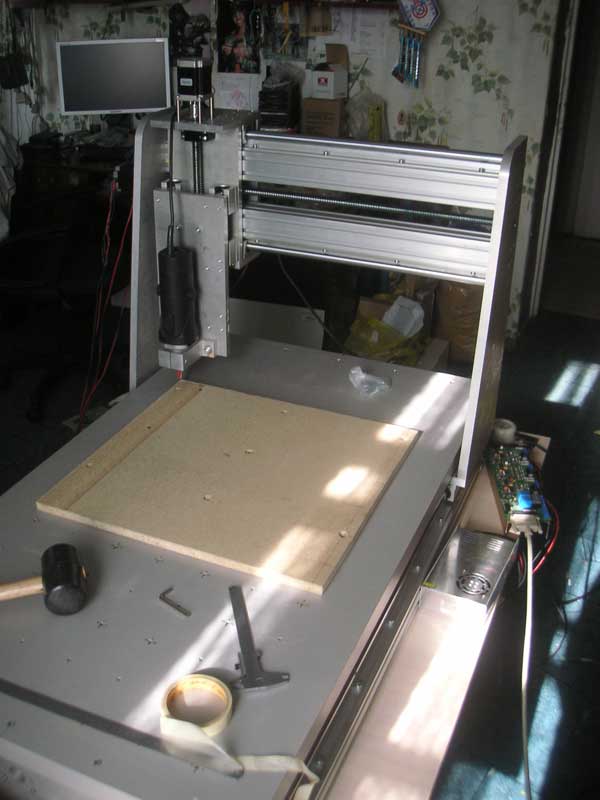

прошло дОхрена времени, ушло дОООхрена денег... родилсо... девайс...

заранее прошу извинения - нет возможности выложить более детальную хреновину, я постараюсь немного позднее





подробности чуток попозже...

Добавлено спустя 46 секунд:
просьба модерам... я не туда кинул тему, пренесите плиз...

Круто, тыш 10 баксов сэкономил...

ЫЫЫ... админы!, ну перенесите тему в нужное русло, ну ошибсо я...

Итаг!!!

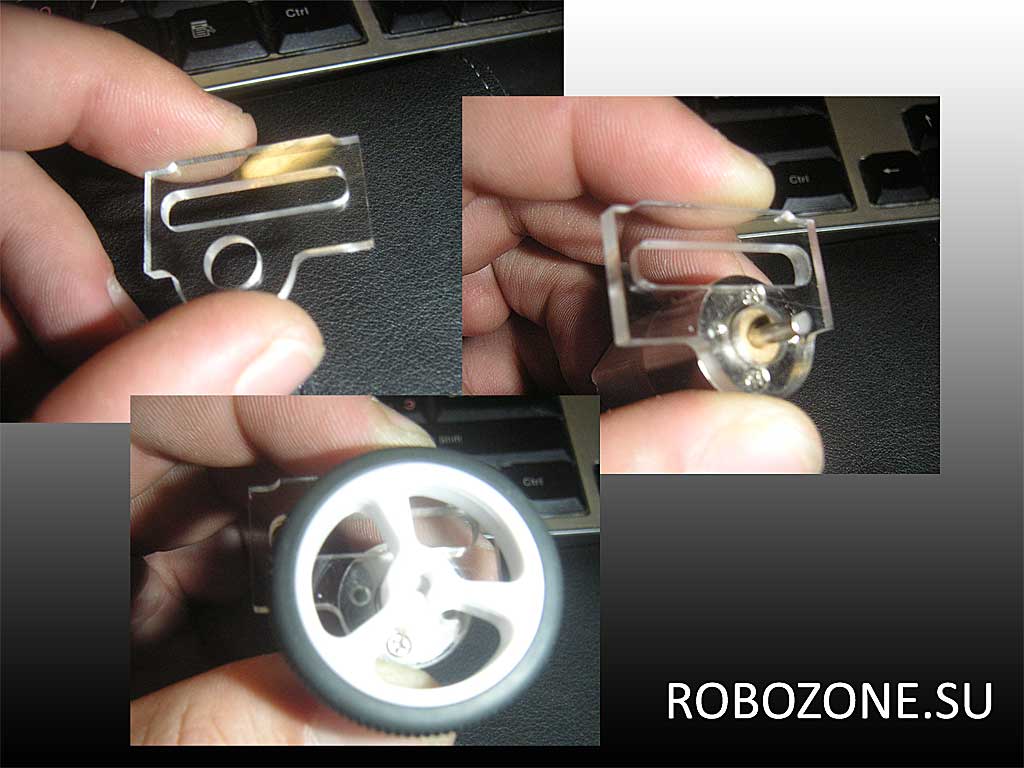

седня торжественно обмыта несколькими литрами пива ПЕРВАЯ деталь точнутая на новом девайсе


Время работы по детали около 40 секунд, обработки после работы станка деталь не требует
точность штангелем 0,01 - бестолку, нужен более точный прибор.

по дюралю в обязательном порядке требуется СОЖ, иначе херня получается и фрезы жалко - оне дорогущия
эксперименты по металлам откладываются до прилепошивания системы охлаждения инструмента...

Я правильно перенес тему? А то перенесите, а куда не указал

Мож в станочный парк?

Добавлено спустя 25 минут 8 секунд:
Эта... сразу отвечу на стандартные вопросы

1. разработка конструкции механики полностью моя
2. управляющая электроника так же разработка в рамках проекта robozone
3. да, черетежи (модель solid works) будет выложена в общий доступ

И сразу допоплнение - конструкция не самая оптимальная, на данный момент я бы многое сделал по другому это стоит учитывать и не повторять ТУПО

Перенес в станочный парк

2 FireFly: Ну, так чертежи, надеюсь будут сопровождаться комментариями с путями улучшения?
Самому потом пригодится.

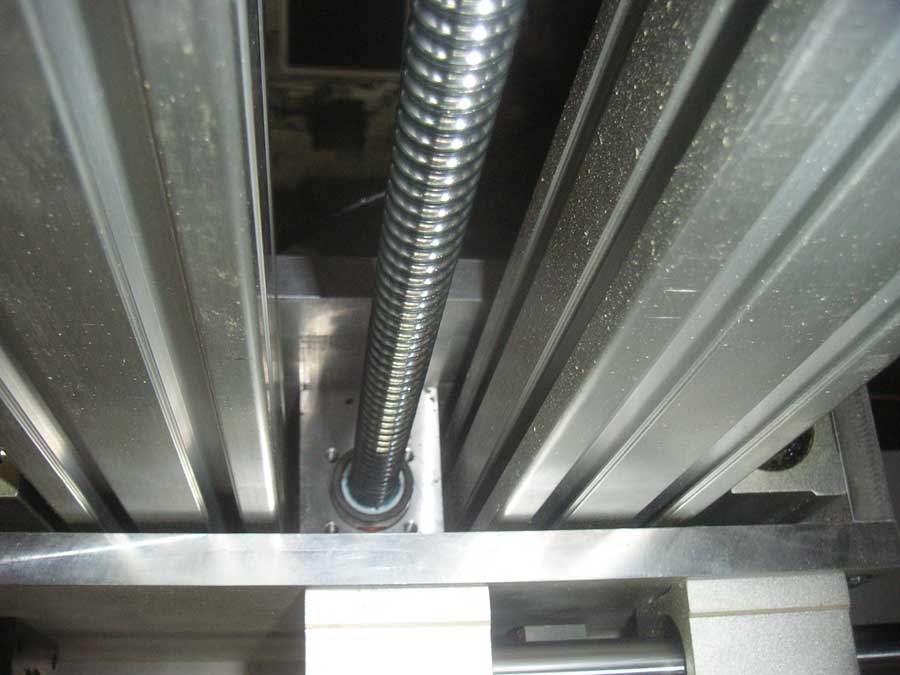

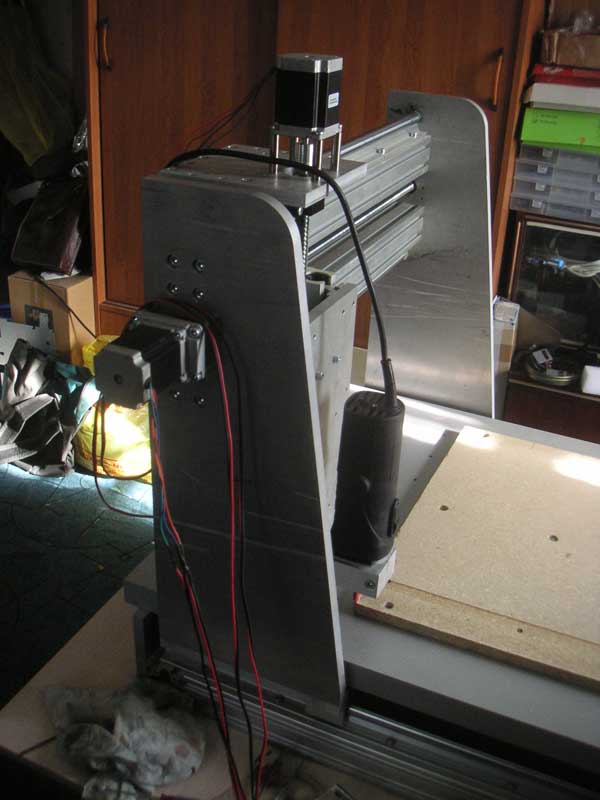

там в общем основных пару моментов - один просто из-за того что продавец комплектухи отрезал не правильно мне станочный профиль, второй - высота оси Y излишняя в режиме роутера, эта высота обусловлена добавлением 4 оси, в 3-х осевом варианте есть определенные неудобства.
есть мелкие недоработки по конструкции, но не критичные по сути

Процесс насторойки станка идет таки свои чередом

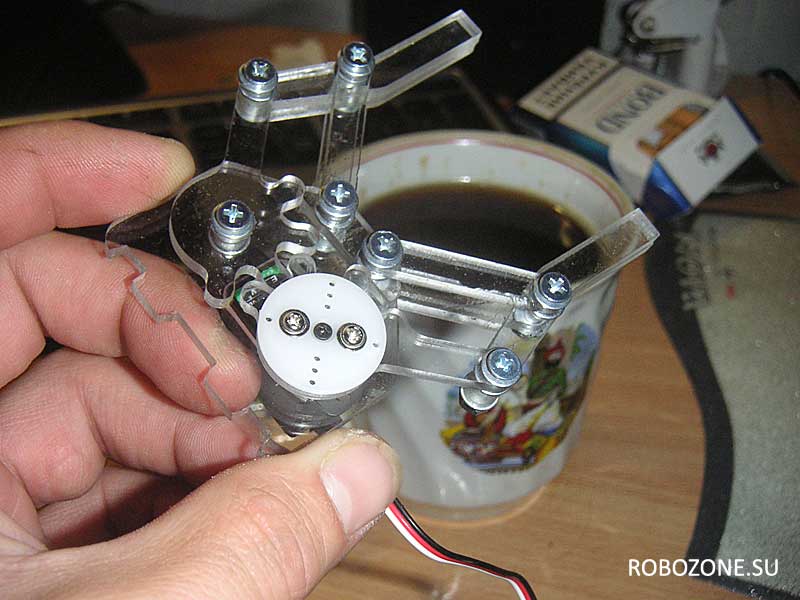

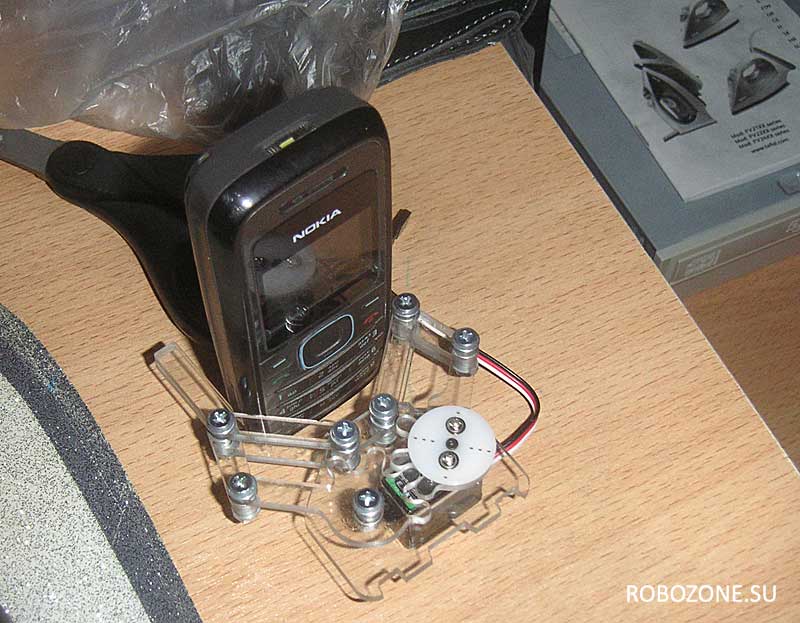

дабы зря не портить материал пилим всяко разно...





зы.. кто будет мелкоту пилить напоминаю - делайте переходы, иначе деталь фреза будет коцать... блин скока уже всего напилил... седня забыл - побило деталюшки

FireFly писал(а):кто будет мелкоту пилить напоминаю - делайте переходы, иначе деталь фреза будет коцать...

Чего?

пермычки над на детали делать - переходами называются, не дают детали вывалится под фрезу по окончании фрезеровки, в конце просто обламываются
на фотках видно края деталек побиты немного.

А понял, переходы в основную заготовку, чтобы детальки не выпадывали.

=DeaD= писал(а):А понял, переходы в основную заготовку, чтобы детальки не выпадывали.

ага они самые

Какой фрезой пилите?

в наличии только по металлу трехперые концевые 8, 6 и 3 мм, есть твердосплав, есть быстрорез. Орг.стекло пилю 3 мм твердосплавной. В идеале надо одноперую, но пока в нличии нету, на след неделе будут.
