Платформа

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Платформа

Сообщение Rockman » 03 дек 2010, 12:39

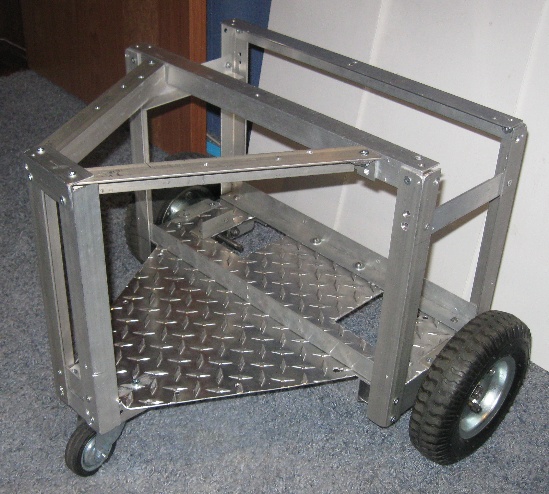

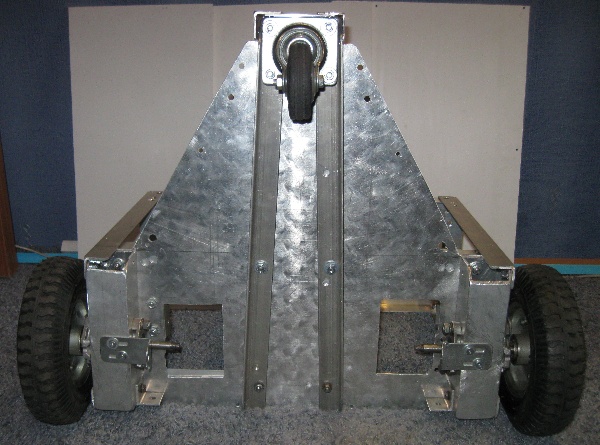

Вот такую телегу забабахал (причём почти всё в домашних условиях, на лоджии):
Копия IMG_2417.jpg

Копия IMG_2418.jpg

Габариты 50 см * 47 см * 43 см

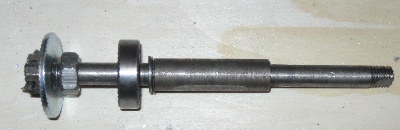

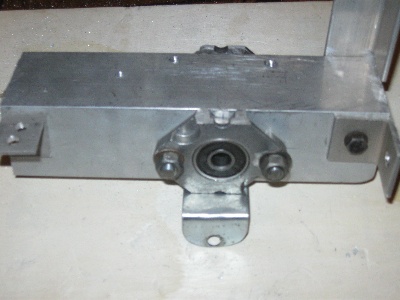

Детали колесного узла:


4 подшипника на 30 мм(2 на каждое колесо), 4 переходника карбюратор мотоцикл УРАЛ, 2 отрезка полого квадратного алюминиевого профиля 50*50, болты, гайки, шайбы.. валы заказывал токарю. Электродвигатели от авто стеклоподъёмников будут.
Материалы конструкции: алюминиевый, дюралевый уголок, лист. Колеса для тележек.
Телега выдерживает вес взрослого человека, я лично катался :)
Последний раз редактировалось Rockman 03 дек 2010, 17:39, всего редактировалось 1 раз.
Rockman

Сообщения: 198
Зарегистрирован: 06 июл 2010, 16:36
Откуда: Черногорск
прог. языки: Objective-C, C#, C, C++

Re: Платформа

Сообщение yak-40 » 03 дек 2010, 13:29

Солидно сделано! :good:
А для каких целей сия конструкция?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Платформа

Сообщение Michael_K » 03 дек 2010, 14:15

взрослых людей катать :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Платформа

Сообщение Rockman » 03 дек 2010, 17:35

Ну пока это просто платформа :) можно использовать как журнальный столик :D А вообще, планирую сверху еще надстроить до роботоподобного вида в масштабах человека.
Rockman

Сообщения: 198
Зарегистрирован: 06 июл 2010, 16:36
Откуда: Черногорск
прог. языки: Objective-C, C#, C, C++

Re: Платформа

Сообщение yak-40 » 03 дек 2010, 18:03

Ездить то где планируешь? Если по квартире, то у платформы много острых углов.
Для квартиры идеальный вариант - бочка (типа R2D2).
Если по улице, то нормально :wink:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Платформа

Сообщение Rockman » 03 дек 2010, 18:53

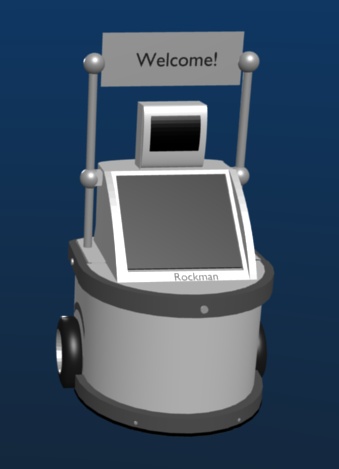

yak-40: ну по квартире не планировал, габариты поменьше тогда надо. А вообще, когда корпус обшивкой обошью, то он круглее будет, типа

Но это отдельная песня, пока только механика для тех, кто может думал повторить нечто подобное.
Есть мысль прогуливать подобное устройство рядом с одним учреждением(семейный бизнес) для привлечения клиентов :)
Если ничего не получится, то под журнальный столик буду использовать или как подставка для ног :) А еще была мысль использовать его как тягу к бензо газонокосилке :) сзади цеплять заведенную косилку(как прицеп) и вперед с песней по участку - трактор :lol:
Rockman

Сообщения: 198
Зарегистрирован: 06 июл 2010, 16:36
Откуда: Черногорск
прог. языки: Objective-C, C#, C, C++
