Необычные шестеренки

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Необычные шестеренки

Сообщение EdGull » 23 ноя 2010, 10:20

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Необычные шестеренки

Сообщение crystalbit » 23 ноя 2010, 10:58

Прикольно, видел где-то статью про велосипед с эллиптическими звёздочками.
Планетарная передача прикольно сделана, это же из дерева или 3d-прототипирование?
Аватара пользователя
crystalbit

Сообщения: 48
Зарегистрирован: 23 окт 2010, 00:07
Откуда: СПб
прог. языки: delphi, php, C
ФИО: Дмитрий

Re: Необычные шестеренки

Сообщение MegaBIZON » 23 ноя 2010, 12:52

Ничего оссобенного, кроме синусоидально изменяюшегося передаточного числа, в этих "колёсах" нет. Да и этому свойству ещё предстоит найти применение - если не считать использования в настольных сувенирах.

А вот эллипс-шестерня у велосипеда - реально полезная штука. Видал один раз в деле - человек без всяких переключений передач пёр в горку, и ни сколько не парился. Но такие шестерни, видимо, подороже обычных в изготовлении...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Необычные шестеренки

Сообщение Myp » 23 ноя 2010, 13:01

а в чём смысл такой шестерни на велике?
типа в мёртвых зонах кручения педали передаточное отношение небольшое и проше его проскочить ?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15933
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Необычные шестеренки

Сообщение Radist » 23 ноя 2010, 14:15

Именно. Сам гонял в юности на таком - отличная вещь. Немного надо привыкнуть - и обратно на круглые не захочется.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Необычные шестеренки

Сообщение Myp » 23 ноя 2010, 16:11

скока лет живу и катаюсь ни разу даже не слышал...

а поподробней мона? хочу такую звёздочку на педали :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15933
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Необычные шестеренки

Сообщение MegaBIZON » 23 ноя 2010, 16:29

сам только один раз видел, лет 13 назад. Вполне возможно, что веселопедист, довольно взрослый дядька, сам себе её изготовил - дело было в академ-городке новосибирска, а там целый лес институтов с нормальными мастерскими.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Необычные шестеренки

Сообщение Master » 23 ноя 2010, 19:19

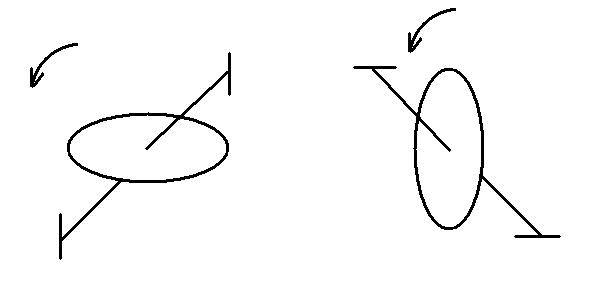

Такая звездочка в виде эллипса довольно часто мусировалась в журнале моделист конструктор. Основная идея ее работы заключается в том что, когда педали находятся в мертвой точке. Рисунок слева, то крутить легче, т. к. рычак меньше, а в самой сильной позиции, справа рычаг максимальный. Оптимальный угол положения педалей относительно звездочки, кажись 15 градусов. Были даже чертежи этого дела, но не помню в каком номере. Там даже приводился график усили при варщении обычной круглой звезды и эллипса. Типа у эллипса это кривая более плавная получается.

Добавлено спустя 9 минут 13 секунд:

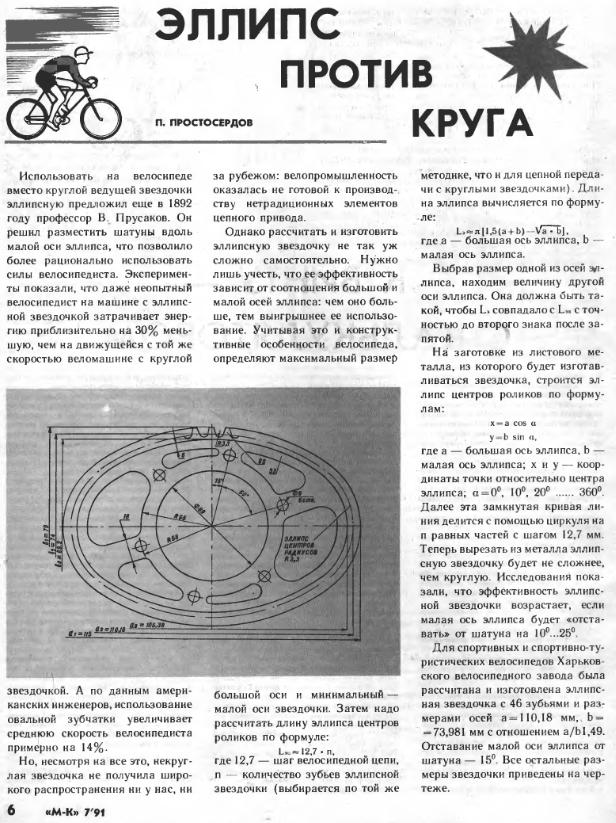

О нашел.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Необычные шестеренки

Сообщение Myp » 23 ноя 2010, 20:50

круть :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15933
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Необычные шестеренки

Сообщение boez » 24 ноя 2010, 01:16

Прошлый век ;)
Вот решение вообще без звездочек и цепи: http://www.membrana.ru/lenta/?10812
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Необычные шестеренки

Сообщение MegaBIZON » 24 ноя 2010, 01:57

его опять изобрели о_О
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Необычные шестеренки

Сообщение Michael_K » 24 ноя 2010, 02:08

boez писал(а):Прошлый век. Вот решение вообще без звездочек и цепи

Не... решение без звездочек и цепи - это позапрошлый век :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Необычные шестеренки

Сообщение DI HALT » 24 ноя 2010, 03:16

Одно понять не могу. Если элиптическая звезда так эффективна, то почему на гонках вроде тур де франс (или как она там зовется, самая престижная которая) не используется. Ведь там собраны все передовые достижения веломеханики.
DI HALT

Сообщения: 18
Зарегистрирован: 31 май 2009, 14:09
Откуда: Челябинск

Re: Необычные шестеренки

Сообщение Michael_K » 24 ноя 2010, 03:34

Может по той же причине, по которой не используются и электромоторы?
Это классное передовое достижение веломеханики. Очень помогает выиграть.
Последний раз редактировалось Michael_K 24 ноя 2010, 04:50, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Необычные шестеренки

Сообщение Timmy » 24 ноя 2010, 03:42

на турдефрансе у участников ноги колесами,
они к элипсам не преучены

из применений разве что у рыбки с проскальзованием,
у остальных будет неравномерный износ имхо
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург
