Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение =DeaD= » 08 ноя 2010, 20:19

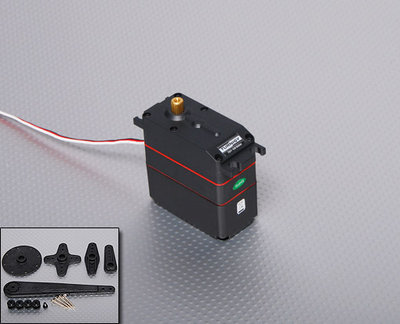

Фотка с hobbycity.com:


Weight: 154g
Dimensions: 75 x 59 x 27mm
Torque: 33kg-cm
Speed: .21 deg/sec
Bearing: Twin
Gear Type: Metal

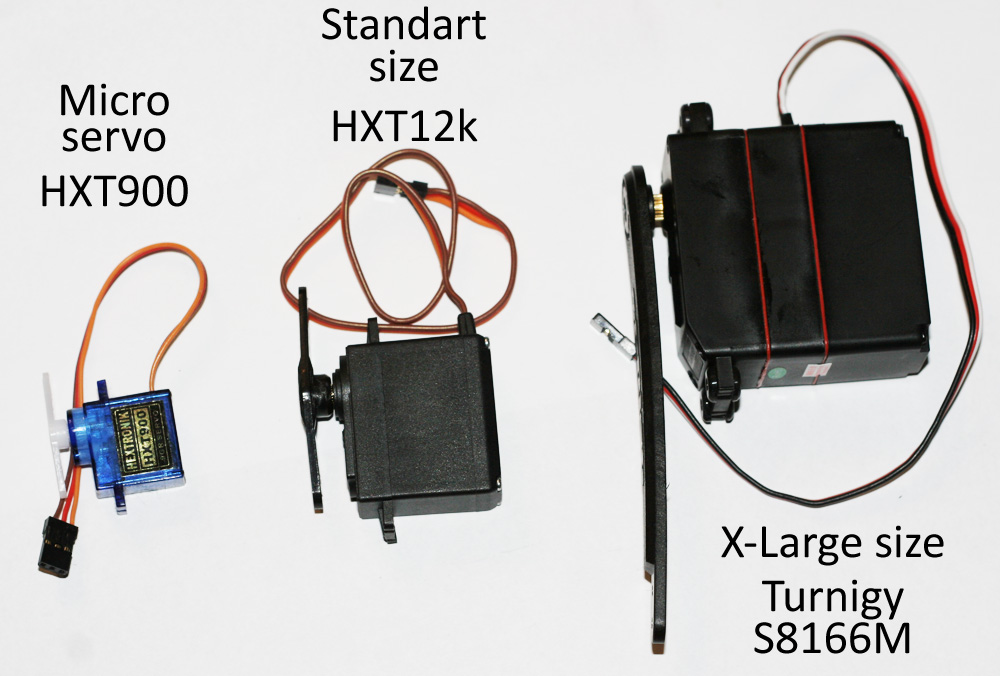

Фотка для оценки размеров:

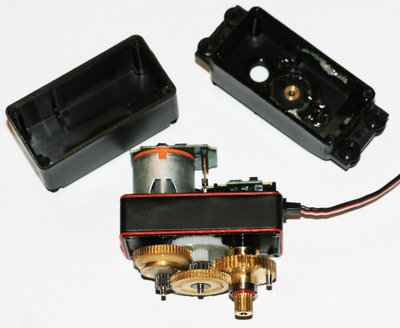

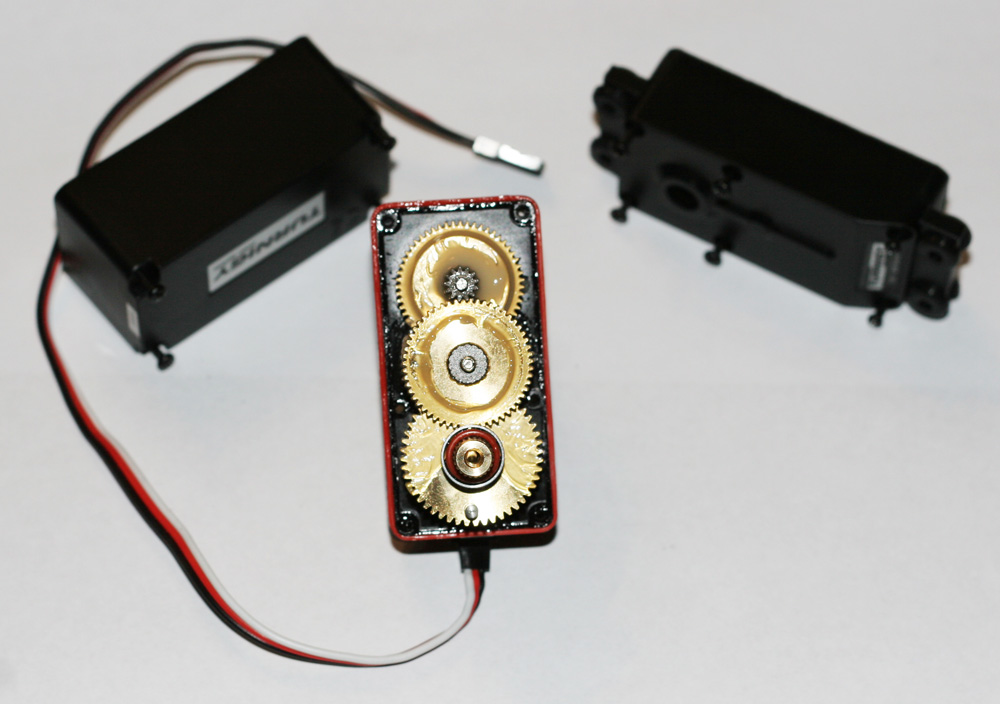

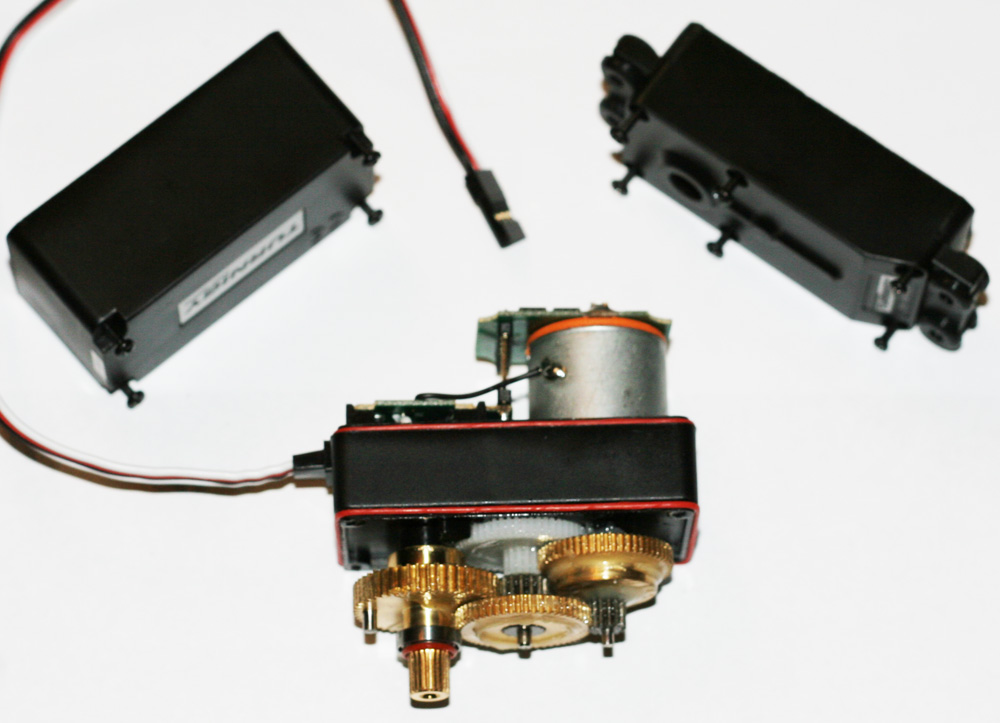

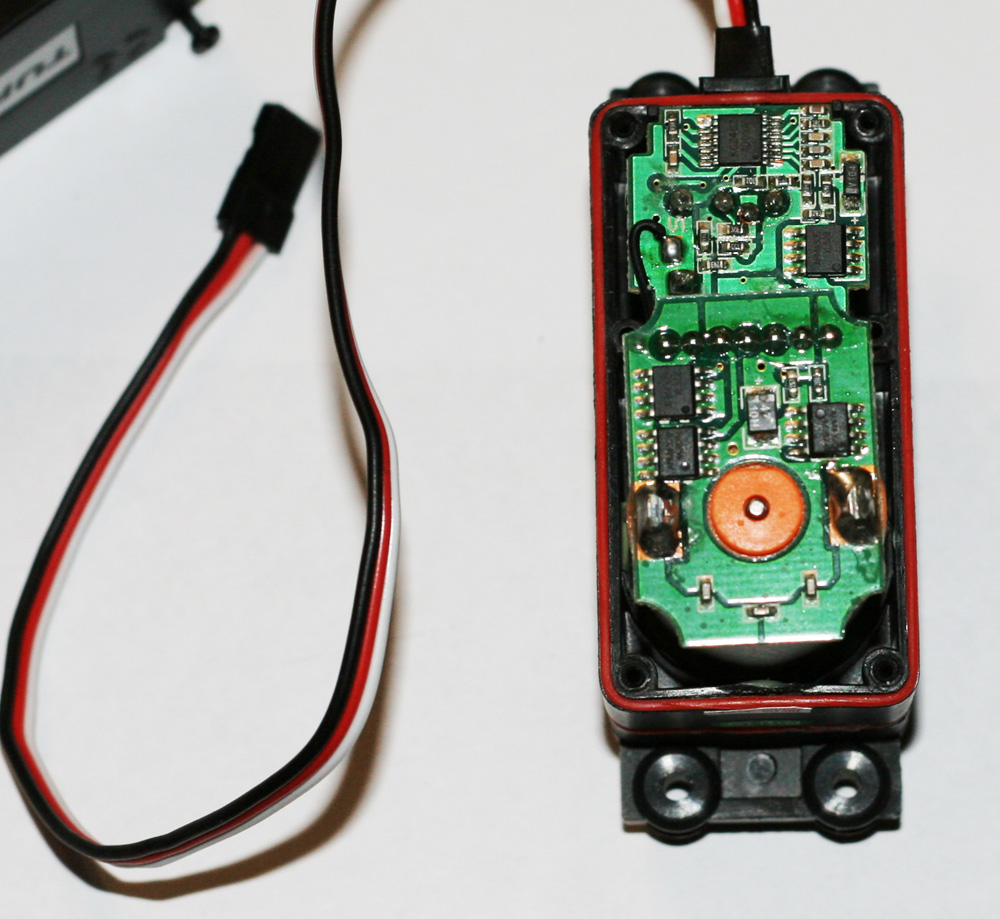

Фотки в разобранном состоянии:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение Michael_K » 08 ноя 2010, 21:03

На вид качественно. А там тоже потенциометр в качестве ОС? Питание к мотору транзитом через вторую плату что-ли идет? Даешь больше качественных обзоров! Так держать! :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение =DeaD= » 08 ноя 2010, 21:21

Питание через транзитную плату. ОС вроде да, потенциометр, серва стоит 24$, по экономическим причинам там не может быть что-то круче потенциометра :) но позже еще раз полезу - гляну.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение Michael_K » 08 ноя 2010, 21:27

Удивительно красиво для 24-х баксов, даже подшипничек, сальнички, прокладочки стоЯт. Скорее всего вы правы.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение $ilent » 09 ноя 2010, 18:56

Но как-то не вяжутся пластмассовые качалки с 33-мя кг. Как мне кацца.
$ilent


Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение =DeaD= » 09 ноя 2010, 19:03

Это не качалки, это качалищи! :D
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение Dmitri Vladimirovich » 15 янв 2011, 23:43

Было бы здорово, если бы они в магазине у Сетара или у Константина появилась))))) :oops:
#define TRUE FALSE
Dmitri Vladimirovich

Сообщения: 282
Зарегистрирован: 05 янв 2010, 23:07
Откуда: Красноармейск
Skype: dmitry.vladimirivich
ФИО: Дима.В.

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение =DeaD= » 15 янв 2011, 23:56

На форуме есть тема, где можно оставлять пожелания по ассортименту, не думаю что сетар успевает всё читать на форуме, а сервами как раз он занимается.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение GlassEagle » 29 июл 2011, 22:46

О! А я в буржуйском инете фотки внутренностей X-Large серв искал, а они оказывается тута!! :)
А электрические характеристики этой сервы не измерялись, средний ток и пиковый?
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение Strijar » 30 июл 2011, 13:46

Вот это монстр! Вот на чем андроида надо делать ;)
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение AlexPrime » 02 авг 2011, 14:49

а угол поворота какой?
AlexPrime

Сообщения: 16
Зарегистрирован: 01 апр 2011, 12:44

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение =DeaD= » 02 авг 2011, 15:36

Порядка 170° вроде...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение NeON79 » 02 авг 2011, 16:02

Как там внутрях обстоит дело с переделкой на постоянное вращение? А то хороший такой мотор-редуктор вырисовывается)))

Добавлено спустя 1 минуту 47 секунд:
И места внутрях под энкодер хватит, если родную начинку вытряхнуть...
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение =DeaD= » 02 авг 2011, 16:50

Дороговато для мотор-редуктора, за такие деньги уже имеются хорошие обычные мотор-редукторы заточенные изначально под постоянное вращение.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серва Turnigy S8166M 33кг*см (фотообзор внутренностей)

Сообщение AlexPrime » 02 авг 2011, 20:44

как дороговато, если стоит около 800 рублей. С такими характеристиками я мотор-редуктор не встречал, тем более, если люфтов практически нет. Кстати где брали, и сколько с доставкой выходит, если не секрет?
AlexPrime

Сообщения: 16
Зарегистрирован: 01 апр 2011, 12:44
