FB20-4-1B от MIKROMA

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

FB20-4-1B от MIKROMA

Сообщение Grofus » 25 июл 2010, 18:46

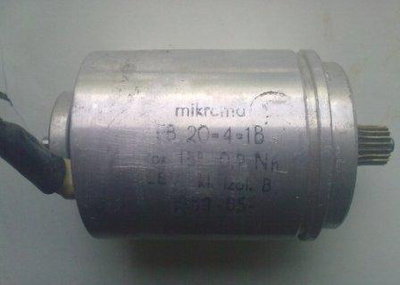

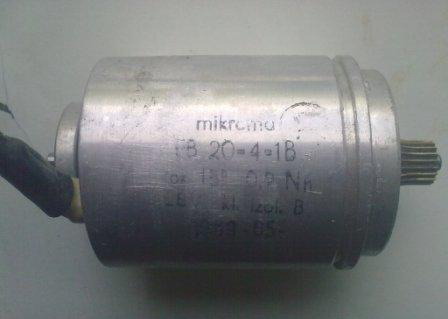

Купил движки а распиновку найти не могу (( может кто поможет ? Двигло FB20-4-1B от MIKROMA. Как говорят стоял в старом польском принтере D 100. Из двигателя выходит 7 проводов. я прозвонил 2 провода это отдельная катушка остольный 5 соеденены какимто образом.
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: FB20-4-1B от MIKROMA

Сообщение Grofus » 26 июл 2010, 19:27

Вопрос снят.Разобрался после пары часом мудачества с блоком питания и переброской обмоток) Если кому пригодиться чёрный на плюс потом поочерёдно включать жёлтый, белый, красный, коричневый - вращается по часовой стрелке! в обратной последовательности против часовой)) Админы простите за создание темы с вопросом и последующим на него ответом.
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: FB20-4-1B от MIKROMA

Сообщение MegaBIZON » 26 июл 2010, 21:14

Да хоспади, все бы так :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: FB20-4-1B от MIKROMA

Сообщение cjA » 27 июл 2010, 08:31

а первые два- обмотка статора?
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: FB20-4-1B от MIKROMA

Сообщение Grofus » 28 июл 2010, 19:05

Первая катушка незнаю куда идёт(( Но без неё работает прекрасно.Похоже это обратная связь.
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей
