как загерметизировать вал винта подводной лодки

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

как загерметизировать вал винта подводной лодки

Сообщение к561ЛА7 » 19 июн 2010, 22:33

Собсвенно сабж. Как и чем загерметизировать вал мини-подлодки чтобы он нормально вращался и вода не протекала. И как саму лодку загерметизоровать чтобы нормально включать было и батарейки менять.
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: как загерметизировать вал винта подводной лодки

Сообщение galex1981 » 19 июн 2010, 23:03

Между стыками корпуса проложить резиновую прокладку
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: как загерметизировать вал винта подводной лодки

Сообщение boez » 20 июн 2010, 12:01

Если кто помнит, была такая советская игрушка - подводная лодка с проводным управлением. Так там мотор был помещен в герметичный корпус, а на его валу находился диск с двумя постоянными магнитами. Со стороны диска у корпуса была стенка из прозрачного пластика, а с обратной стороны к нему притягивался такой же диск, но сидящий уже на валу винта и находящийся в воде. То есть вращение передавалось с помощью магнитов, уплотнения не требовались.

Ну а классический способ - наверное сальник, но не знаю как у них с давлениями обстоят дела.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: как загерметизировать вал винта подводной лодки

Сообщение pashteet » 20 июн 2010, 13:10

я в детстве из модели баркаса делал плавающие судно на РУ. Там винт герметизировал так: в дно баркаса вставил одно звено от телескопической антены, внутрь плотную пружину (навита виток к витку, не помню уже где взял) и до отказа напихал графитовой смазки. На торцы трубки от антенны одел шайбы, так чтобы наружный диаметр шайбы совпадал с внутренним диаметром антенны, а внутр. диаметр шайбы - с наружным пружины. Вместо пружины можно использовать пруток какой-нибудь. В общем система получилась довольно герметичная, за все лето ни одной капли внутрь не попало, но вот как под водой работать будет :pardon: наверно большое давление не выдержит :no:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: как загерметизировать вал винта подводной лодки

Сообщение avr123.nm.ru » 20 июн 2010, 13:46

Нужен гладкий вал наименее возможного диаметра и колечко уплотнительное резиновое из автозапчастей для карбюратора. Хорошо и долго работают фторопластовые шайбы плотно налезающие на вал и зафиксированые во втулке-корпусе вала.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как загерметизировать вал винта подводной лодки

Сообщение MegaBIZON » 20 июн 2010, 13:51

Хотел присоветовать в тонкую трубку (около 10см в длинну) насувать солидола, да в неё вал винта и сунуть. По словам очевидцев и тех кто пробовал - держать будет даже на глубине порядка 2-х метров. Иногда проверять, конечно, всё же стоит.
И с магнитами вариант мне придумался, и не только мне - значит полюбому хороший вариант. Лишь бы дрянь какая-нибудь железная не понацеплялась - придётся в акваланге за лодкой нырять :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: как загерметизировать вал винта подводной лодки

Сообщение avr123.nm.ru » 20 июн 2010, 14:01

С магнитами конечно будет работать. В хим лабораториях магнитные машалки работают же.

А трубка с солидолом ИМХО дофига энергии потреблять будет на прокручивание.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как загерметизировать вал винта подводной лодки

Сообщение MegaBIZON » 20 июн 2010, 14:52

ну там поприкинуть конечно надо, чтоб и не слишьклм длинная трубка была, и чтоб достаточная.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: как загерметизировать вал винта подводной лодки

Сообщение RenatAVR » 22 июн 2010, 23:20

Взгляни на погружной аквариумный компрессор.
Вращается магнитный сердечник в магнитном поле, т.е. обмотка залита смолой, внутри нее постоянный магнит и все это находится в воде.
RenatAVR

Сообщения: 11
Зарегистрирован: 21 окт 2008, 22:52

Re: как загерметизировать вал винта подводной лодки

Сообщение GIGOLAS » 26 июн 2010, 12:06

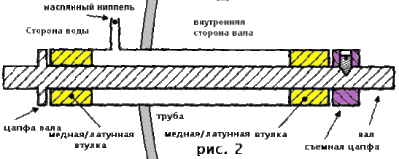

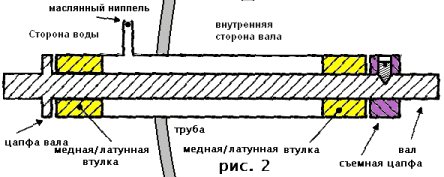

ДЕЙДВУДНОЕ УСТРОЙСТВО:
устройство, служащее опорой гребного вала и обеспечивающее его водонепроницаемый выход из корпуса судна. Состоит из жесткой дейдвудной трубы с подшипниками (втулками) и уплотнениями по концам. Дейдвудная труба носовым концом прочно соединяется с ахтерпиковой переборкой, кормовым — с яблоком старнпоста, а между ними — с флорами.
Подшипники Д. У. могут иметь водяную или масляную смазку. При водной смазке вкладыши подшипников изготовляются из естественной древесины (бакаута) и искусственных материалов (лигнофоля, текстолита, резины и др.). Масляную смазку имеют подшипники, облицованные антифрикционным металлом (баббитом). Дейдвудное уплотнение может быть наружным (только при масляной смазке) и внутренним в виде сальника, уплотнение которого регулируется изнутри судна.

Кину сылки по теме

модель подводной лодки - http://www.ubootmodell.ru/kruglow/kruglov.html

думаю ты найдеш в ней все что хотел :good:

Надеюсь спасибки скажеш :oops:
Вложения
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: как загерметизировать вал винта подводной лодки

Сообщение олег001 » 18 июл 2010, 11:50

загерметизированный подшипник
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: как загерметизировать вал винта подводной лодки

Сообщение galex1981 » 18 июл 2010, 12:10

Например? Что это за штука то такая, просто не слышал про нее
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: как загерметизировать вал винта подводной лодки

Сообщение прол » 06 авг 2010, 21:40

почти на краю дейвудной трубки сделать вертикальный обрезок трубки в которую и набивается смазка,трубка закрывается крышечкой,гребной вал проходит через дейвудную трубу,канал смазки и выходит наружу из корпуса.
прол

Сообщения: 86
Зарегистрирован: 14 мар 2010, 02:33
Откуда: москва

Re: как загерметизировать вал винта подводной лодки

Сообщение demon333 » 08 авг 2010, 17:54

Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва


След.
