Подруливающее колесо на подшипниках качения

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Подруливающее колесо на подшипниках качения

Сообщение Zeus » 18 июн 2010, 11:18

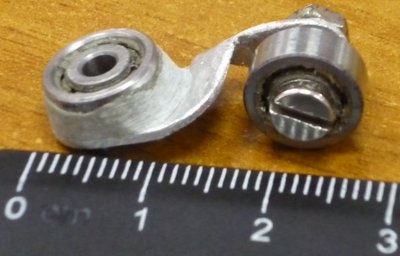

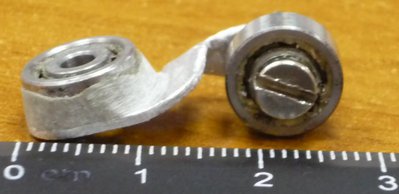

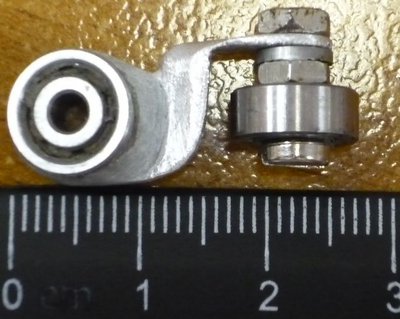

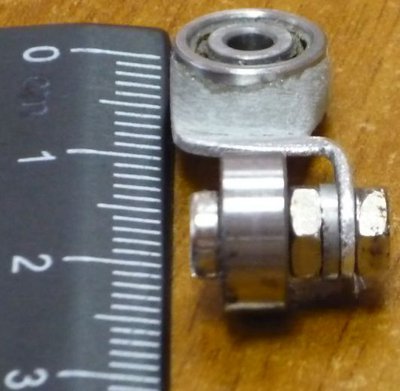

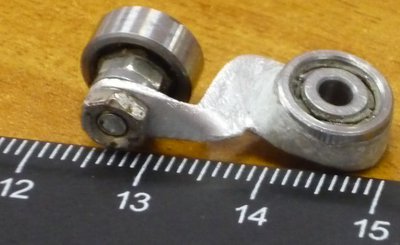

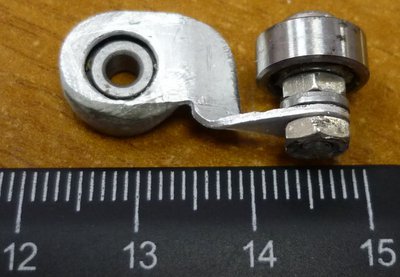

Вот потихоньку делаю своего первого лайнтрейсера.
Сдалал для него подруливающее колесо.
За качество изготовления прошу не пинать - дизайнер и художник из меня как балерина.
Делал из того что было под рукой, а именно подшипника качения от головки старого советсткого принтера, алюминиевый уголок подходящих размеров уже с отверстиями :)
Обточил напильником лишнее, подогнул место опорного подшипника кверху, сделал побольше диаметр отверстий, прилепил на холодную сварку пошипник на который будет корпус крепится, лишнее тоже убрал напильником.
В итоге оси подшипников расположил на одной прямой, чтобы не было лишнего поворачивающего момента.







Осталось только резинку прилепить на подшипник - "шину".
