Самодельный многозаходный винт для скоростного линейного

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Master » 01 мар 2010, 10:17

Стальные шарки медь быстро съедят. А при пайке трубу поведет и будет криво.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Виталий » 01 мар 2010, 11:15

круглый провод будет иметь ничтожую площадь контакта с трубкой, будет держаться тока на твёрдости припоя
квадратный же будет крепче сидеть, потому как там площадь спайки большая.

По рисунку как раз у круглого больше площадь спайки вроде. Т.е. больше площадь которая захватывается припоем.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Myp » 01 мар 2010, 12:36

это просто место которое залито припоем, прочности от него мало

одно дело спаивать две соприкасающиеся поверхности, когда между ними тонкая плёнка припоя, а другое дело брать 2 поверхности далёкие и промежуток между ними заливать припоем.
в первом случае имеем нормальные припаянные детали, в которых все силы работают на отрыв, а во втором случае прочность будет равняться прочности припоя на изгиб (как легко сомнутся 2 валика припоя на которых лежит провод) все силы будут заставлять круглый провод раскатать валик припоя, как асфальтовый каток асфальт раскатывает.

этож в радиокружке ещё учат, слой припоя между деталями нужен минимальный и поверхности надо максимально близко подгонять друг к другу, чем плотнее тем прочнее.


ЗЫ
а вот если допустим в трубке заранее прошкрябать канавку спиральную для провода, фрезой мелкой по спирали, хотябы на треть толщины провода, то будет уже очень хорошо, ни в жисть не сомнётся "резьба"

Добавлено спустя 40 минут 56 секунд:
кстати в продолжение темы

можно попробовать нарезать самому винты...
фрезы по металлу продаются
делаем оправку, 2 держателя подшипниковых, закрепляем у оправки фрезу под нужным углом и подаём потихоньку штырь железный с поворотом
в качестве шаблона используем кусочек готового винта (от тисков 400 рублёвых берём винтик)
фрезу на высокие обороты, прыскаем водичку, и потихонечку подаём по винту шаблону, потом пауза, винт шаблон переставляем обратно и опять режем, и так за десяток смен шаблона можно метровый винт сделать :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Виталий » 01 мар 2010, 13:26

Понятно. Просто по рисунку подумал, что припаиваться будет только по бокам.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Master » 02 мар 2010, 18:19

в качестве шаблона используем кусочек готового винта (от тисков 400 рублёвых берём винтик)

Тогда уже обычную шпильку на перемещение фрезы и ее через шестерню или ремень понижающей передачей на вращение заготовки.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Myp » 02 мар 2010, 20:49

а ещё лучше токарный станок включить и нарезать
или купить за 500 р. готовый
:D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Master » 03 мар 2010, 10:54

За деньги и дурак сможет :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Ворон » 03 мар 2010, 12:31

вот где вы там Многозаходные винты за 500 р нашли ))вот что удивляет, плюс съедят- раскатают только при перегрузке , а я расматриваю мало нагруженые конструкции плюс если использовать железный провод..износостойкость для катящегося шарика лучше чем от скользящего..
интересна возможность сделать самому, а не купить))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Myp » 03 мар 2010, 13:45

давно бы уже взял да попробовал
железный штырь облудил бы да намотал на него провод медный :)

потом попробовал бы на прочность и качество
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Ворон » 03 мар 2010, 15:03

не все так просто )
во первых буду на трубке делать)
во вторых надо все же найти алюминиевый провод....медный на пробу нашел...

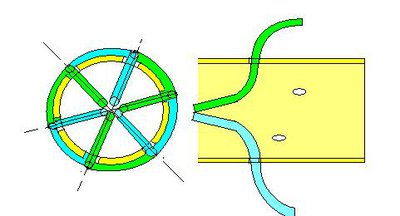

в третьих придумал как начальные концы закрепить...а как концевые еще не придумал.. может в дырочки их и потом скрутить для прочности...
Вложения
.JPG
Последний раз редактировалось Ворон 03 мар 2010, 16:27, всего редактировалось 1 раз.
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Myp » 03 мар 2010, 16:16

какой диаметр трубы и проводов?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Ворон » 03 мар 2010, 16:29

сказал же вроде трубка есть 4 мм(из Оби),провод о.5мм (но толька медный)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Myp » 03 мар 2010, 17:35

хммм
как всё миниатюрненько...
а длинна? трубка под своим весом не будет прогибаться?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Michael_K » 03 мар 2010, 17:49

придумал как начальные концы закрепить...а как концевые еще не придумал.
А они разве не припаиваются у вас?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Самодельный многозаходный винт для скоростного линейного

Сообщение Ворон » 03 мар 2010, 17:55

ну проверочное буду на газу прогревать кусочек 10см,а по вповоду гибкости и упругости шпилька не много больше (почти также на 50см) больше трубки гнется под своим весом закрепленая в тисках, плин откуда проволоку 0.5 алюминий взять..
перед пайкой их надо закрепить ...не находите эту мысль разумной :wink: ..
припой то можно просто поверх свивки намотать он сам дотечет куды надо))
технология филиграни что то приближенное ...к этому))
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
