Моя самодельная шестерня

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Моя самодельная шестерня

Сообщение udjin1981 » 04 янв 2010, 16:47

Вот решил сделать своего самого простого робота :roll:
Решил начать с изготовления шестеренок т.к. готовых комплектов в наличии всего один решил попробовать литье из эпоксидки (на форуме гдето целая ветка).
Материалы:

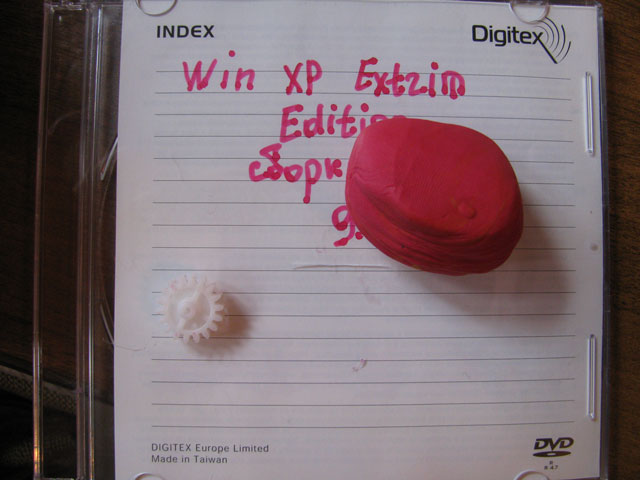

Пластилин детский - 1 кусок.
Модель шестерни - 1 штука.
Диск для подкладывания - 1 штука.

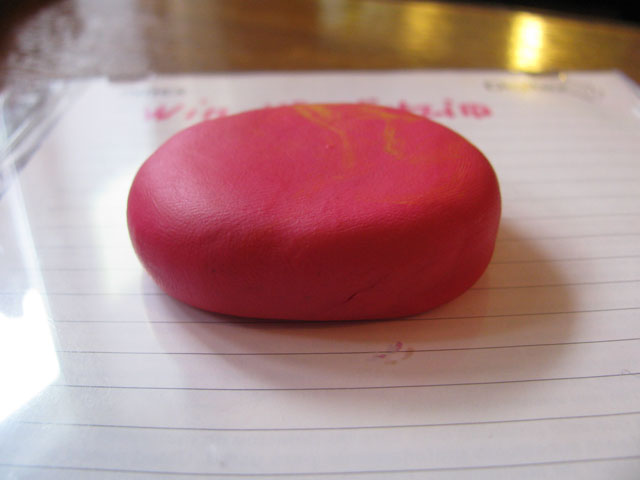

Делаем из пластилина лепешку

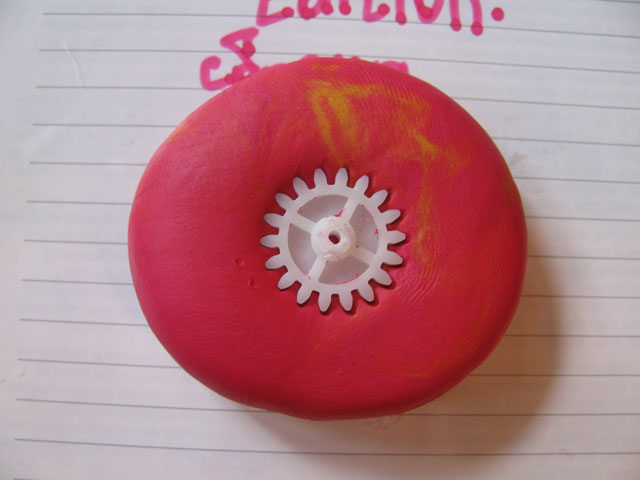

утапливаем модель в пластилин

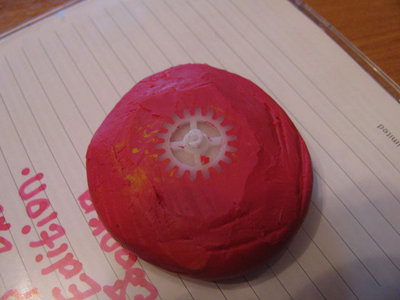

так как зубья не очень хорошо сформированны то с помощью палочки затыкаем их пластилином поплотнее

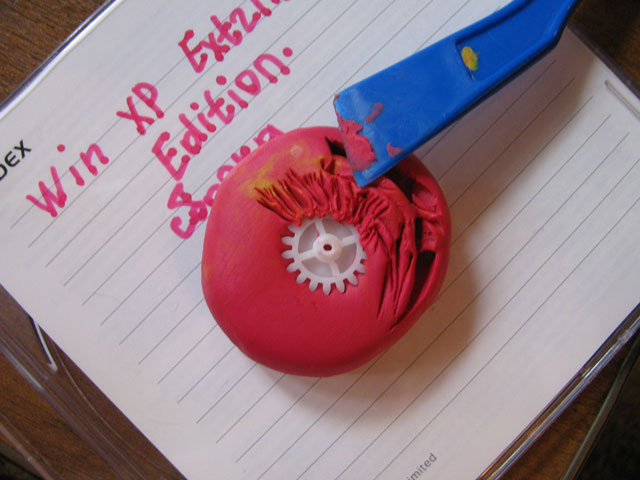

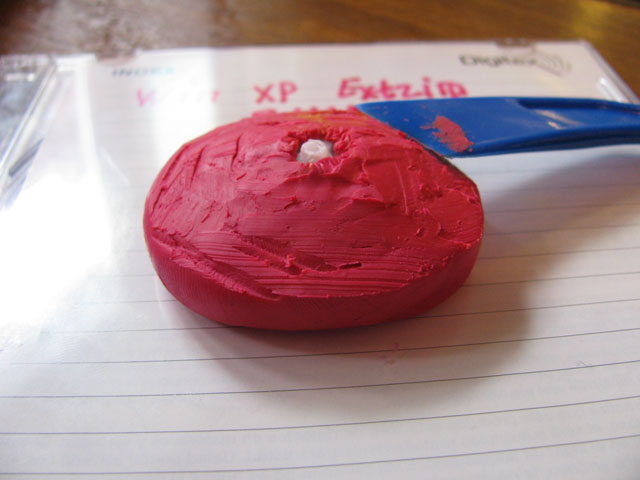

форму морозим и затем обрезаем лишнее и выравниваем верх

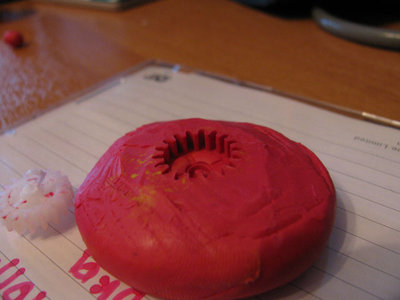

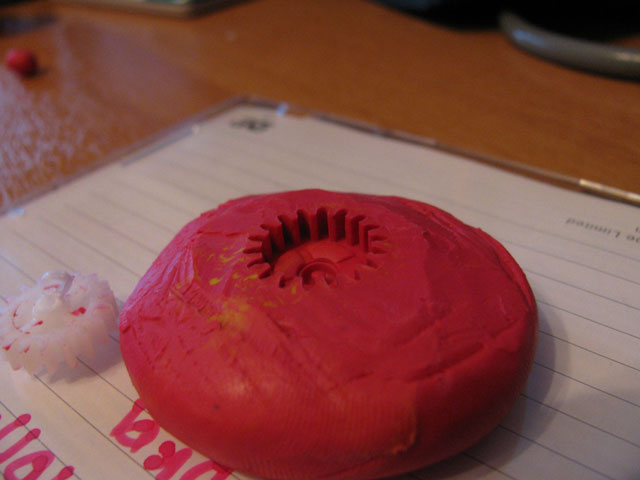

вытаскиваем модель из формы

качество повторения очень высокое

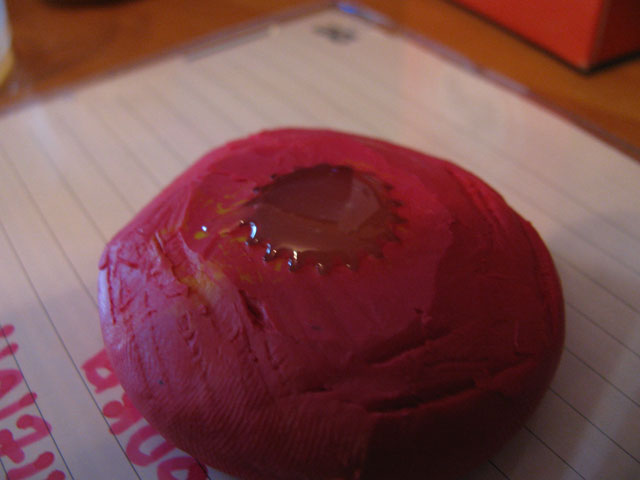

все это заливаем эпоксидкой

продолжение следует....
udjin1981

Сообщения: 7
Зарегистрирован: 04 янв 2010, 16:18
Откуда: Невинномысск

Re: Моя самодельная шестерня

Сообщение D1mcon » 04 янв 2010, 16:56

Наверное, лучше было бы ту самую тему и продолжить :wink:
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Моя самодельная шестерня

Сообщение avr123.nm.ru » 04 янв 2010, 17:12

В пластиковой карточке надо сделать выемку под оську заготовки и оперев край карты на 2 края шестеренки ( рисунок 3 ) круговым движением сделать вокруг нее полскость на пластилине.

После заливки эпоксидки можно прижать сверху плоскую пластмассу не липнущую к эпоксидке чтобы верх получился сразу плоским.

Эпоксидку лучше наполнять чем либо - гораздо прочней будет. Используют даже цемент, но можно и волокно использовать или порошок алюминия.

Перед выниманием шестерни-образца наверно лучше пластилин подержать в морозилке.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Моя самодельная шестерня

Сообщение udjin1981 » 04 янв 2010, 17:35

D1mcon писал(а):Наверное, лучше было бы ту самую тему и продолжить :wink:

к сожалению не могу найти ту тему :sorry:

Добавлено спустя 1 минуту 8 секунд:
avr123.nm.ru писал(а):Эпоксидку лучше наполнять чем либо - гораздо прочней будет. Используют даже цемент, но можно и волокно использовать или порошок алюминия.

какие волокна ??
udjin1981

Сообщения: 7
Зарегистрирован: 04 янв 2010, 16:18
Откуда: Невинномысск

Re: Моя самодельная шестерня

Сообщение avr123.nm.ru » 04 янв 2010, 18:56

Желательно прочные. Можно стеклоткани настрич аккуратно соблюдая ТБ и замешать.

Можно купить готовую шпатлевку авто "Body Fiber" ( поиск смотри) - в ней волокна уже есть и твердеет всего за 15 минут. Такая же Body есть с алюминиевым порошком.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Моя самодельная шестерня

Сообщение udjin1981 » 04 янв 2010, 19:11

ясно
udjin1981

Сообщения: 7
Зарегистрирован: 04 янв 2010, 16:18
Откуда: Невинномысск

Re: Моя самодельная шестерня

Сообщение SMT » 04 янв 2010, 20:21

udjin1981 писал(а):
D1mcon писал(а):Наверное, лучше было бы ту самую тему и продолжить

к сожалению не могу найти ту тему

в поиске по "изготовление шестерен" несколько тем
например viewtopic.php?f=34&t=3057#p37534 и про волокна и про BodyFiber
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Моя самодельная шестерня

Сообщение wow-philip » 09 янв 2010, 02:12

Мои эксперименты..


INFO - http://www.roboforum.ru/viewtopic.php?f=34&t=3057
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Re: Моя самодельная шестерня

Сообщение loox » 09 янв 2010, 10:48

Отлично выглядит
Скажите, какого диаметра шестерня на фото?
loox
loox

Сообщения: 237
Зарегистрирован: 26 мар 2008, 12:45

Re: Моя самодельная шестерня

Сообщение yak-40 » 09 янв 2010, 11:52

Фотогафировать в таких случаях хорошо на фоне линейки, или хотя-бы на фоне спичечного коробка...
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Моя самодельная шестерня

Сообщение avr123.nm.ru » 09 янв 2010, 12:00

или циферью и словами написать размер.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Моя самодельная шестерня

Сообщение wow-philip » 10 янв 2010, 04:44

loox - за основу взята металлическая шестерня - 23 зуба (внешний диаметр - 24.85мм, диаметр под ось - 5.9мм)

Рекомендую прочитать статью - http://www.roboforum.ru/viewtopic.php?f=34&t=3057 там всё описано и линейки есть и много чего полезного :wink:
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Re: Моя самодельная шестерня

Сообщение Виталий » 10 янв 2010, 13:03

Переверни на другую сторону пожалуйста.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Моя самодельная шестерня

Сообщение wow-philip » 10 янв 2010, 18:25

Парни, неужели трудно ссылку открыть? Для кого статья написана? Понимаю конечно тягу к изобретательству "велосипедов", но цените и чужое время!

Изготовление формы и отливка шестерёнок из эпоксидной смолы - http://roboforum.ru/viewtopic.php?f=34&t=3057



Армированная шестерня помечена маркером.
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Re: Моя самодельная шестерня

Сообщение Виталий » 10 янв 2010, 19:27

Парни, неужели трудно ссылку открыть?

Извини, я подумал, что это то, что получилось у udjin1981.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий
