Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение Michael_K » 11 окт 2009, 17:25

Купили тут случайно прикольного четырехногого динозаврика...


И, как это бывает с игрушками за 30 руб, прожил
он в руках у сына ровно пять часов.

Ну и, конечно, папа порадовался и полез за шестеренками :))
И добыл вот такой редукторчик:

Передача от ключика на вторую шестеренку 1:6,
на третью - 1:27 (считал обороты, а не зубы, поэтому неточно)

Выкинул ненужное и просверлил в оси дырку
0.7мм под посадку внатяг на вибромотрочик.

Получилось такое чудо:
Последний раз редактировалось Michael_K 06 сен 2010, 23:29, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение yak-40 » 11 окт 2009, 17:48

Клёво! :good: :good: :good:
У меня где-то тоже похожий редуктор валяется :)
Я только не понял, как двигатель крепится?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение MegaBIZON » 11 окт 2009, 17:52

Да, знакомая фигня :)
Я таких планктонов уже кучу попереприпарировал... не во всех игрульках присутствует удобоваримый редуктор, но во многих.

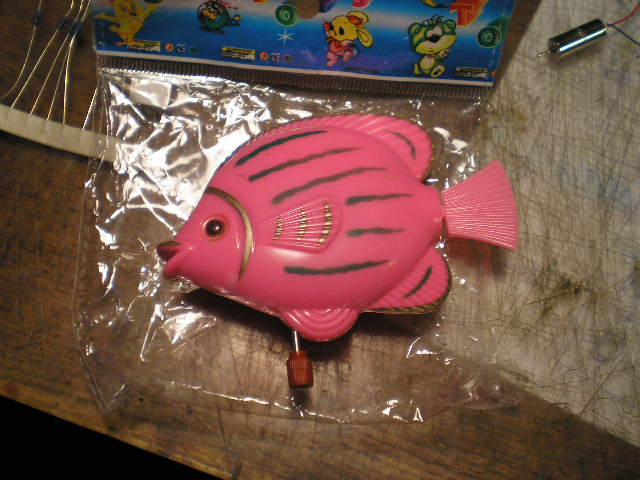

Вот, например, заводная рыбулька -->>
Вложения
Примерно тоже 30р стоила...

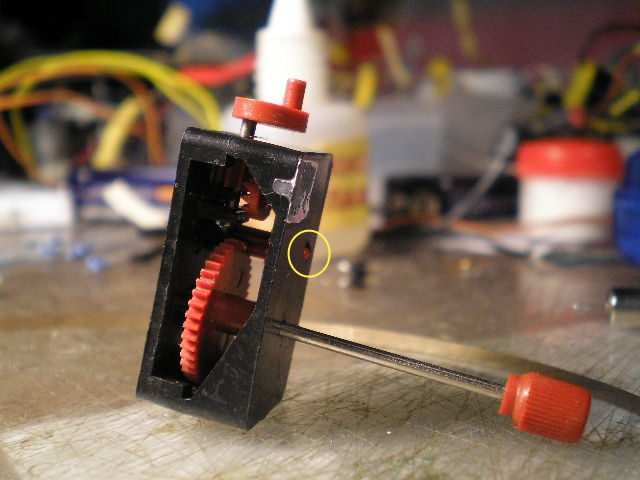

Жёлтым кружком обвёл интересную засаду - там одна хитрая шестерёнка крутясь в одну сторону вступает в сцепление с другой, а в другую - проскальзывает, так как отверстие продолговатое. Пришлось это отверстие помучить паяльником, чтоб наплывшая пластмасса упёрлась в ось, и не давала шестерёнке ходить ходуном.

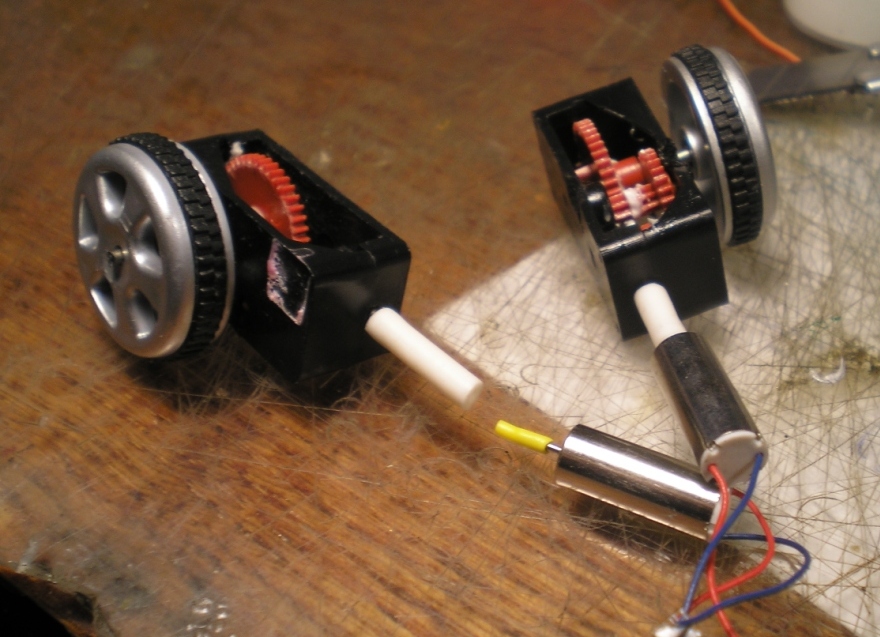

Потом те же "вибрики" через резиновую трубочку подсоединил к получившемуся редуктору, насадил какие-то колёсики - вуаля :)

А движку потом можно просто припаять к той же скрепке (а что вы от меня ждали :)), и эту скрепку "впарить" паяльником в стенку этого же редуктора рядышком. 2-х таких креплений хватит за глаза.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение executer » 11 окт 2009, 19:05

Это правда вибрики с телефона? Какието большие они.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение кулер 23 » 11 окт 2009, 19:16

нет это не от телефона. Вы чего :D [вот!!]
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение MegaBIZON » 11 окт 2009, 19:43

Да не суть, можно и от телефона прикрутить.
А их я так называю за то, что у меня они и с эксцентриком есть, чтоб вибрировать. Вот и скажи мне, зачем это нормальному мотору, и как его потом называть?

Но а вообще не об этом речь. просто не будем к словам прикапываться - так уж повелось, что эти милюзговые моторчики в народе называются вибриками.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение executer » 11 окт 2009, 19:45

Я ни в коем случае не придераюсь. просто везде говорят что с телефонов моторчики ни к чему не пригодны кроме вибрации, а вы тут ими колеса крутите - этож революция могла произойти :) .
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение Michael_K » 11 окт 2009, 20:02

yak-40 писал(а):Клёво! :good: :good: :good:
Я только не понял, как двигатель крепится?


К редуктору? Говорю же, просверлил в оси шестеренки дырку посередине
(острый глаз + острый дрель + острое слово :))
И моторчик туда просто воткнул.

А вообще - я на него термоусадку напяливаю
и приклеиваю пистолетом "куда попало".
Так его потом вытащить можно без ущерба.

Добавлено спустя 8 минут 33 секунды:
executer писал(а):Это правда вибрики с телефона? Какието большие они.

Уж не знаю, с телефона или нет, но эксцентрик был на нем.
Размер 6x12 примерно. Диаметр оси 0.8

Почему это "ни к чему не пригодны"?
Пригодны, просто обороты штатные у них под 15-20 тысяч на ХХ. Максимум отдачи - где-то на 8-9 тысячах,
а момент маленький. Он даже после этого редуктора - "слишком быстрый" на мой взгляд...

Но мелкую "живность" тягает в полный рост...

Добавлено спустя 3 минуты 34 секунды:
В "библиотеку" роботостроителя (есть тут такая?)
http://lib.chipdip.ru/069/DOC000069076.pdf
Мелкие моторчики с характеристиками. Осторожно, 7.5 Мегабайт
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение galex1981 » 11 окт 2009, 22:19

Редукторы простые, но удобные ;)!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение pashteet » 12 окт 2009, 09:43

MegaBIZON писал(а):Да, знакомая фигня :)
Я таких планктонов уже кучу попереприпарировал... не во всех игрульках присутствует удобоваримый редуктор, но во многих.


Вот, например, заводная рыбулька -->>


Последняя фотка, если скрепить редукторы вместе, то получается мини-копия тамиевского :D
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Шагающая заводная игрушка за 30 руб... И редуктор из нее :)

Сообщение MegaBIZON » 12 окт 2009, 16:52

Ну да :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
