ковш

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

ковш

Сообщение кулер 23 » 13 июн 2009, 22:16

кто нибудь не знает как можно сделать чтобы ковш поднимать верх и олускать вниз как у грузо подьёмника типа такого http://www.liftruck.co.uk/images/heli-fg15-large.jpg

п.с есть 1 редуктор. ковш должен быть не большой

Добавлено спустя 29 минут 51 секунду:
будут предложения???
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ковш

Сообщение executer » 13 июн 2009, 22:30

финансы есть - рельсовая направляющая + ШВП.
если на коленке - можно на какомнибудь направляющем профиле сделать каретку (или на подшипничках катается или на скольжении).
к каретке приделать гайку, опирающуюся на ходовой винт, который редуктор будет крутить.

на http://vri-cnc.ru/modules.php?name=Foru ... c&start=15
и на http://www.chipmaker.ru/index.php?act=idx
посмотри.

А вообще что за ковш, грузоподьемность, скорость??
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: ковш

Сообщение кулер 23 » 13 июн 2009, 23:47

executer писал(а):А вообще что за ковш, грузоподьемность, скорость??

маленькии как для сумо бота что то типо такого а не такие большие как вы подумали
Последний раз редактировалось кулер 23 14 июн 2009, 21:52, всего редактировалось 1 раз.
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ковш

Сообщение AGENT » 14 июн 2009, 02:53

если попроще, то автомобильный актуатор, верх вних, верх вниз, верх вниз, лучше не придумаеш
AGENT

Сообщения: 28
Зарегистрирован: 01 ноя 2007, 20:03
Откуда: Москва

Re: ковш

Сообщение executer » 14 июн 2009, 03:05

кулер 23 писал(а):и редуктор тоже не мощьный подымет грам 500 мож меньше ну и как можно сделать токо что попроще

Это что за единица измерения??
Если нужно просто подбросить и удерживать - может электромагнит какой с рычагом... Просто, но в поднятом состоянии ток кушает....
С винтом, да через редуктор - медленно очень работать будет, для соревнований не покатит. Можно прямо на редуктор ковш приделать - и телепать им допустим в секторе 30 градусов поднимая и опуская ковш.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: ковш

Сообщение кулер 23 » 14 июн 2009, 03:14

executer писал(а):Можно прямо на редуктор ковш приделать - и телепать им допустим в секторе 30 градусов поднимая и опуская ковш.

хорошая идея надо подумать как осуществить :on_off:
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ковш

Сообщение кулер 23 » 14 июн 2009, 19:59

сделал теперь как можно сделать чтобы крепилось ну чтобы не куда не вертелось

Добавлено спустя 1 час 9 минут 1 секунду:
ну и как можно сделать задержку ковша???
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ковш

Сообщение EdGull » 14 июн 2009, 20:04

ты загадками не говори...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ковш

Сообщение кулер 23 » 14 июн 2009, 20:31

я хочу чтобы ковш когда поднимал придмет задерживался а не падал как жто сделать???
Последний раз редактировалось кулер 23 14 июн 2009, 21:27, всего редактировалось 1 раз.
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ковш

Сообщение EdGull » 14 июн 2009, 20:38

а с чего ему падать-то?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ковш

Сообщение кулер 23 » 14 июн 2009, 20:43

EdGull писал(а):а с чего ему падать-то?

дык реуктор не выдерживает и он опускается как можно сделать чтобы задерживался
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ковш

Сообщение SMT » 14 июн 2009, 20:50

фотку давай
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: ковш

Сообщение EdGull » 14 июн 2009, 20:51

поставить более мощный редуктор.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ковш

Сообщение flyroman » 14 июн 2009, 20:54

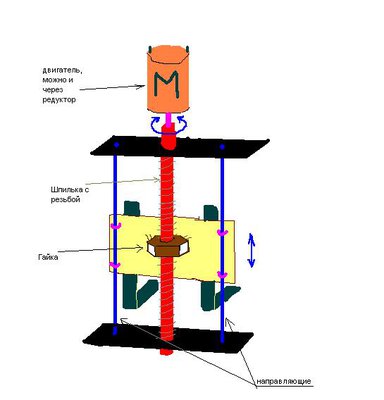

Вот примерно так, а по силе выбирай сам, делать двигатель с редуктором или без.... и размеры сам выбирай, таким методом хоть автомобиль подымай :D , тока размеры и двигатель большие надо - электроподъемник...видел наверно в автосервисах
Рисовать не умею, нарисовал как смог. :wink:
М-мотор.


Добавлено спустя 2 минуты 7 секунд:
EdGull писал(а):а с чего ему падать-то?

всмысле падает, если делать на электромагните и прочем....питание надо еще...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: ковш

Сообщение кулер 23 » 14 июн 2009, 20:54

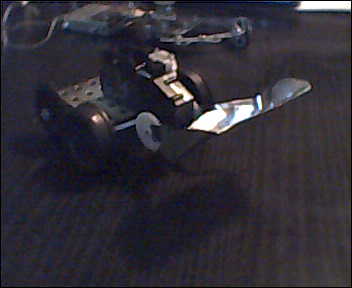

токо на тележку внимания не оброщайте это она временно
Вложения
вотон ковшик
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий
