ОПЯТЬ ПРО РЕДУКТОР

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

ОПЯТЬ ПРО РЕДУКТОР

Сообщение Raf00084 » 24 май 2009, 19:56

Привет всем, может было где-то, но мне не встречалось.

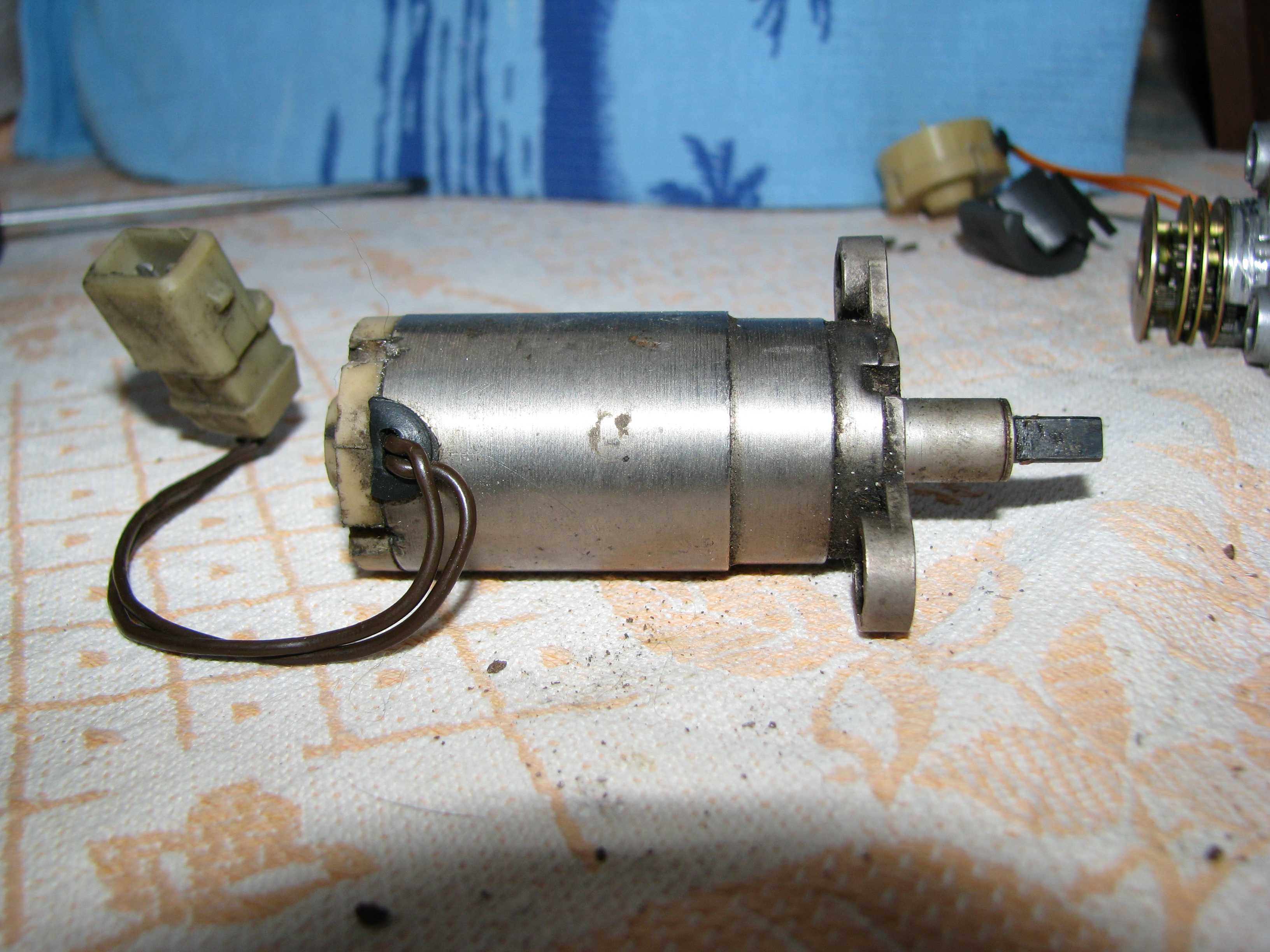

Есть такая вещь как, актуатор заслонки воздуховода ВАЗ 2110-12,

Частенько, особенно по зиме выходит из строя, как правило меняется на новый, поэтому в автосервисах их очень много может валятся, работал я раньше в авто сервисе нашел в старых запасах два таких.

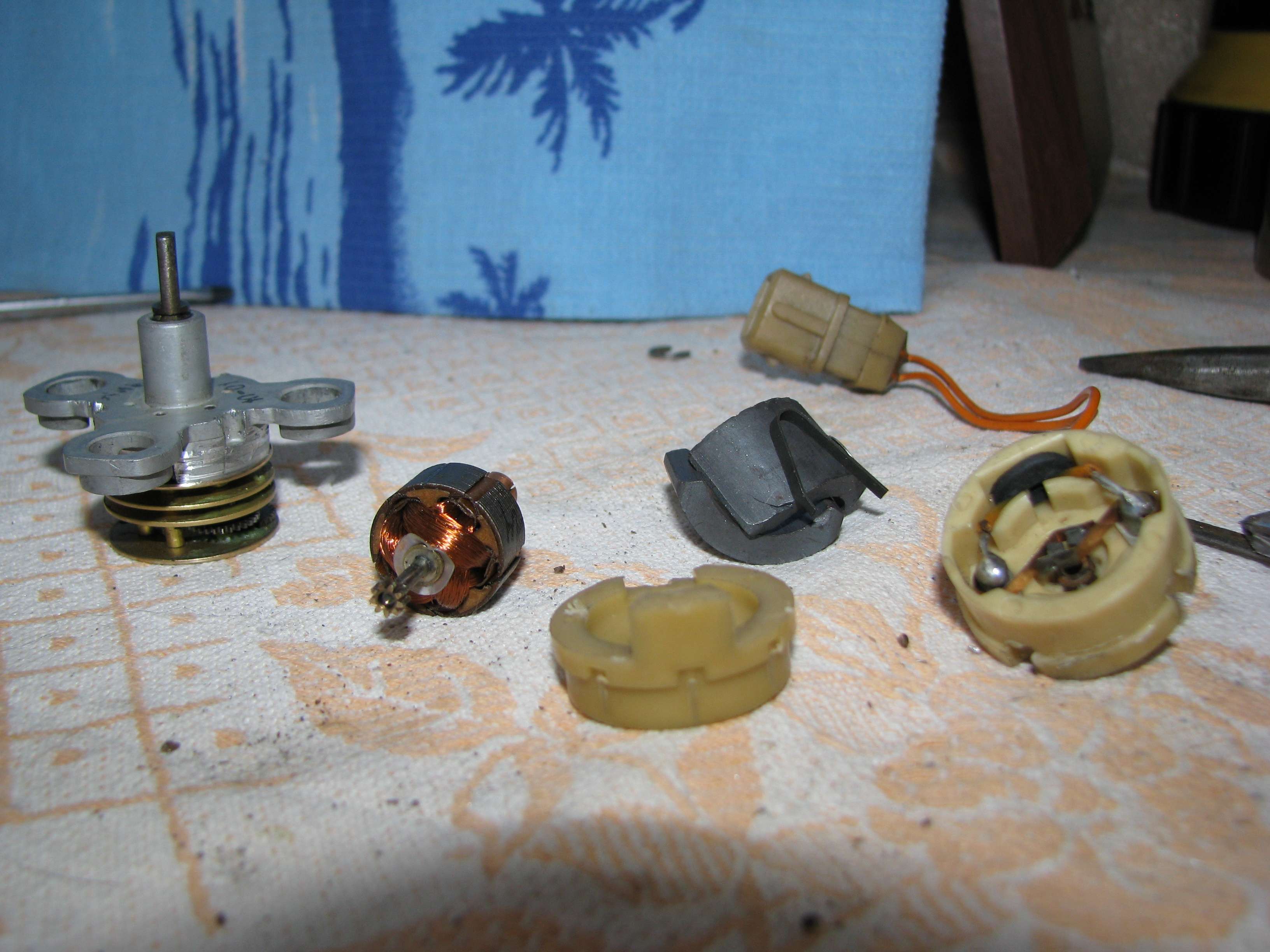

Долго лежали и тут я их решил разобрать,разбирается довольно просто, надо разгинать фиксаторы с обеих сторон сначало вытасковаем нижнюю, потом верхнюю, отделяем редуктор от капронового уплотнителя и собираем редуктор очень окуратно.

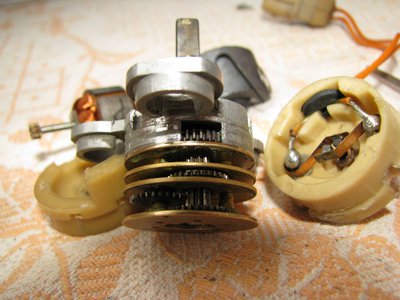

редуктор, на вид довольно надежная вещь!!!

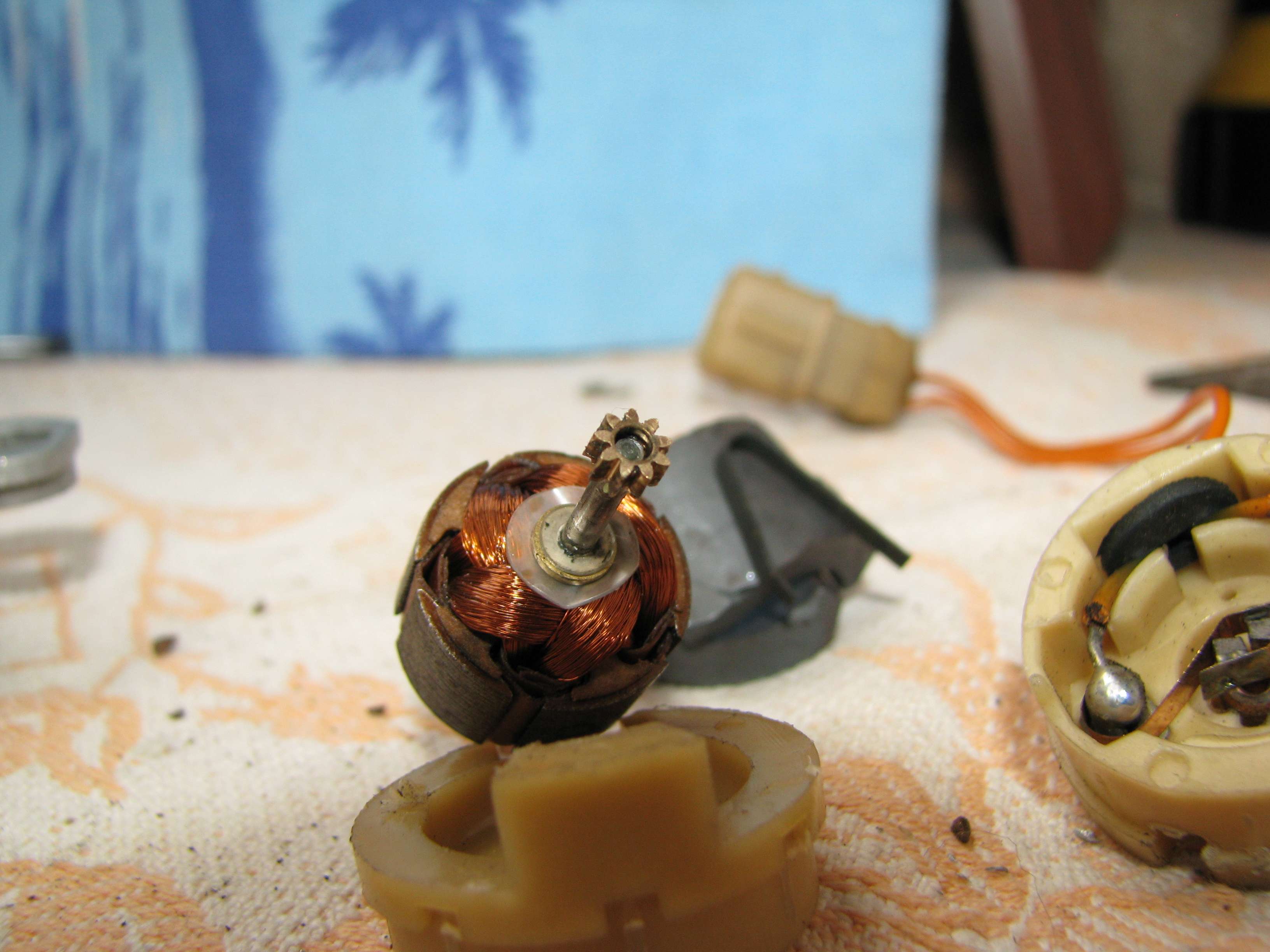

с якоря снимаем очень окуратно шестерню,

по диаметру она оденется на стандартный китайский двиг, делаем небольшой переходник для прочного закрепления кит двиг(например из пластика, капролона). Еще лудше будет прицепить мотор от плеера плоский круглый такой, и получется ну очень мощный редуктор!!!
Еще как вариант, можно сделать из нее что-то типа сервы но медленной (хотя можно выкинуть пару шестерен и будет по быстрее)в полном комплекте на вал еще одето спротивление которое на машине используется для опрелделения положения вала, вот с помощью него и можно замутить сигнал на МК, только перед употреблением проверьте его на обрыв тоже часто встречаются.
Рекомендую еще моторы заслонок от разных русских машин, нива-шевроле, там пластмассовый, и мотор там стоит такой как от китайских машинок(12В), можно тупо поменять мотор на 3В.В общем направление есть, проще некуда и сервисы в каждом городе есть!
Аватара пользователя
Raf00084

Сообщения: 50
Зарегистрирован: 19 янв 2009, 16:18
Откуда: Хренсбург

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение Myp » 24 май 2009, 21:08

хммм
а редуктор на вид правда прикольный..
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение D1mcon » 24 май 2009, 23:29

Что мне нравится в нашем роботостроении - желание сначала что-то сломать, разобрать, а уж потом из того что осталось собрать робота :crazy:
Автор без обид, все мы что-то разбираем :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение avr123.nm.ru » 25 май 2009, 01:56

Я ходил на автосервис на свалку набрать амртизаторов сломаных - там трубки внутри отличные стальные тонкостенные для ракетных двигателей. Без проблем пропустили и ГЛАВНОЕ выпустили :lol:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение RoboTok » 25 май 2009, 02:49

D1mcon а мне наоборот очень не нравится, что приходится что-то разбирать и из мусора собирать робота.
Хотелось бы покупать готовые детали, а если их нет то чертить и отдавать на изготовление на завод.

Но, увы, денег это стоит не малых.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение Raf00084 » 25 май 2009, 09:52

Я конечно не против, заказывать новые детали или покупать, НО это не всегда возможно. А так эта вещица очень прикольная ее даже можно не разбирать если устраивает 12В, что-то по поводу сервы никто ни чего не сказал, как Вам вариант использовать ее по такому назначению, ведь она в конструкции автомобиля так и работает, вот я лично сейчас занимаюсь изготовление станка ЧПУ, параллельно делаю шасси танковое, пока мучаюсь с отливкой траков нихрена толкового еще не получилось. как сделаю шасси так вместо редукторов поставлю вот такие штуки плюс к ним примастырю реостаты заводские и получится на все случаи жизни :)
Аватара пользователя
Raf00084

Сообщения: 50
Зарегистрирован: 19 янв 2009, 16:18
Откуда: Хренсбург

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение D1mcon » 25 май 2009, 12:44

2RoboTok Я с Вами целиком согласен. Но как всегда нет достаточных средств для реализации всех планов. Именно по этой причине я и занимаюсь поиском как сейчас модно говорить "инвестора"
:)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение galex1981 » 25 май 2009, 22:55

Зачастую сооружаем конструкции из того что есть ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение Raf00084 » 26 май 2009, 13:35

Я открыл тему для того чтоб показать, что можно сделать из подручных материалов.
Разговор про то, что проше покупать новое и готовое, это будет вечно.
Предлагаю здесь обсудить возможность применения, целесообразности использования, модернизации, усовершенствования, данной конструкции в роботостроении!!!
Аватара пользователя
Raf00084

Сообщения: 50
Зарегистрирован: 19 янв 2009, 16:18
Откуда: Хренсбург

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение avr123.nm.ru » 26 май 2009, 14:13

Хорошо бы понять что в них ломается ? чего их выбрасывают ? если резистор или мотор - то не беда, а если механика планетарки то плохо. Конечно из пары наверно можно один рабочий собрать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение Duhas » 26 май 2009, 14:46

ммм а там в каком места планетарка?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение executer » 26 май 2009, 14:57

Круглый корпус ввел в заблуждение - на фотке фидно обычный редуктор. Но вопрос о том что же там поломалось что его выкинули?
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение Duhas » 26 май 2009, 14:58

скорее всего двиг дохнет... не может сдвинуть зимой и дохнет...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение avr123.nm.ru » 26 май 2009, 15:08

Duhas писал(а):ммм а там в каком места планетарка?

Планетарка - дивная бредятина ! :Bravo:

Но редуктор все равно хороший.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ОПЯТЬ ПРО РЕДУКТОР

Сообщение Duhas » 26 май 2009, 15:11

avr123.nm.ru писал(а):Хорошо бы понять что в них ломается ? чего их выбрасывают ? если резистор или мотор - то не беда, а если механика планетарки то плохо. Конечно из пары наверно можно один рабочий собрать.

ваша бронь и тут мыслить мешает... скажите это -
Планетарка - дивная бредятина !
себе....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
