Шестеренки из монет. Реально?

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Шестеренки из монет. Реально?

Сообщение =DeaD= » 30 апр 2009, 21:05

А давайте и правда из серебрянных монет PROOF'овых делать шестерни :lol:
А если по теме - по моему идея может быть реальна только на специальном приспособлении на котором будет возможно обеспечить высокую точность положения вытачиваемых зубьев на шестерне.
Ну и износостойкость надо смотреть. Я бы лучше почитал немного теории перед такой практикой - из чего монеты сделаны, какие характеристики у этого сплава, и какие характеристики требуются обычно для шестерен.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Шестеренки из монет. Реально?

Сообщение Myp » 30 апр 2009, 21:54

yak-40 писал(а):лежат часы, сделанные полностью из дерева.

из бумаги бывают ещё...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Шестеренки из монет. Реально?

Сообщение Redallex » 01 май 2009, 10:10

А можно насверлить отверстий в монете и навставлять шипов (кусков канцелярской скрепки), и пропаять всё это...
Работать точно будет, правдо шумно. Хотя в некоторых особо древних будильниках встречал подобные шестерни и ни чего спал народ :)
Вложения
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Шестеренки из монет. Реально?

Сообщение SMT » 03 май 2009, 14:36

припаять по окружностям пружинки или спиральки из проволоки - с нужным шагом
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Шестеренки из монет. Реально?

Сообщение MiBBiM » 03 май 2009, 16:36

а как шаг считать между скрепками? в зависимости от радиуса, длины шипа, расстояния между осями и диаметра монет?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Шестеренки из монет. Реально?

Сообщение Master » 03 май 2009, 16:44

Здрасте приехали, Мегабизон такие шестеренки уже давно делал.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Шестеренки из монет. Реально?

Сообщение MiBBiM » 03 май 2009, 16:45

не, мегабизон делал зубчатые колеса, а здесь - колеса ветрувия
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Шестеренки из монет. Реально?

Сообщение miksergei » 04 май 2009, 16:31

И снова всем доброе время суток.

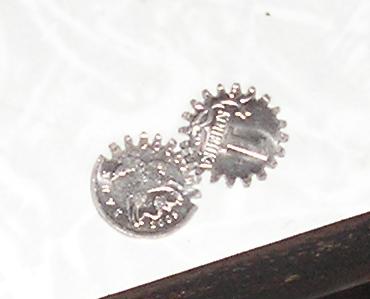

Рассказываю полученные результаты. А именно ниже на фото полученные полторы шестеренки, вторую закончить не успел, соседи по батареям начали стучать :D . Сразу могу сказать, что абсолютно все делал "на глаз", форму зубьев, количество, глубину, ширину и т.д. (Заранее прошу за позорные знания механики и терминов, исправлюсь), был очень удивлен, когда состыковался последний зуб с первым. Визуальшно получилось не плохо, для проверки начал делать вторую, но не успел, зато проверил стыковку зубцов пока только не на оси, но результатом доволен, за исключением 2-х, 3-х зубцов все остальные цеплялись не плохо, после обработки напильником цеплялись все, если сегодня получится доделаю вторую, посажу на оси и попробую покрутить. Думаю должно получится. Прошу заметить, что все сделанно "на глаз" т.е. не смог нарисовать на компе предварительную заготовку по которой бы выпиливал. Еще хотел сказать про прочность, меня она вполне устроила, если механизм для развода моста делать, то это не вариант. А так, на мой взгляд, металл достаточно прочный, по крайней мере прочнее пластмассовой получилось. Работал дремелем, заготовку зажимал в тиски.

Жду комментариев. :)
Вложения
Умею в руках держать паяльник.
Аватара пользователя
miksergei

Сообщения: 18
Зарегистрирован: 30 апр 2009, 12:42
Откуда: г. Химки

Re: Шестеренки из монет. Реально?

Сообщение ALHIMIK » 04 май 2009, 16:38

КРУТО
Стоимость - 1 копейка + бесонная ночь + злые соседи :D
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Шестеренки из монет. Реально?

Сообщение miksergei » 04 май 2009, 16:40

ALHIMIK писал(а):КРУТО
Стоимость - 1 копейка + бесонная ночь + злые соседи
:D

По времени примерно по 10 мин на одку шестеренку тратил.
Умею в руках держать паяльник.
Аватара пользователя
miksergei

Сообщения: 18
Зарегистрирован: 30 апр 2009, 12:42
Откуда: г. Химки

Re: Шестеренки из монет. Реально?

Сообщение Shamanestr » 04 май 2009, 17:16

Интересно бы на осях глянуть.
Аватара пользователя
Shamanestr

Сообщения: 77
Зарегистрирован: 30 окт 2008, 00:48
Откуда: Харьков

Re: Шестеренки из монет. Реально?

Сообщение galex1981 » 04 май 2009, 17:18

Ага и в действии на видео. А еще интересует вопрос износоустойчивости/износонеустойчивости
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Шестеренки из монет. Реально?

Сообщение $ilent » 07 май 2009, 16:40

Так, на будущее.
Самодельные шестерни, колёса и т.д. делаются с оси - иначе ни когда не отцентруете.
Чтобы сделать одинаковое расстояние между зубъями, надо монету обернуть бумажной лентой по-кругу (измерить длину окружности).
Ровно отрезать.
Поделить на равные части.
Нанести эти части на эту полоску бумаги.
Перенести эти части на окружнось на бумаге ОБрисованую вокруг монеты.
Приложить монету в окружность и поставить метки керном.
Ну и... Пилите Шура, пилите...©

Ну или циркулем - это самый точный способ (как поделить окружность циркулем на ровные части)...
$ilent


Re: Шестеренки из монет. Реально?

Сообщение EdGull » 07 май 2009, 17:27

Самодельные шестерни, колёса и т.д. делаются с оси - иначе ни когда не отцентруете.

ну почему же?
я вот на своем токарничке после того как легко в центре отверстие сделаю... :P
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Шестеренки из монет. Реально?

Сообщение boez » 07 май 2009, 17:41

$ilent писал(а):Чтобы сделать одинаковое расстояние между зубъями, надо монету обернуть бумажной лентой по-кругу (измерить длину окружности).
Ну и... Пилите Шура, пилите...©


Мне кажется, что все же современная техника должна нам помочь в этом нелегком деле. И стоит просто нарисовать и распечатать шестеренку, вырезать эту бумажку и наклеить на монетку незлым клеем. Затем пропилить по чертежу и отклеить (отмыть) бумажку.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
