Крепление колес (шестерни) на оси мотора

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Крепление колес (шестерни) на оси мотора

Сообщение Vladimir[nn] » 24 фев 2009, 04:17

Прошу прощения за идиотский вопрос...
Посоветуйте, плз, как закрепить колеса или шестерни на оси таких вот моторчиков:
Ось гладкая, поэтому на силе трения мало что удержится. Пока там крепятся крышки от бутылок на честном слове....))
Есть колеса от разных игрушек (с диаметром отверстия гораздо большим, чем ось моторчика) - крепил их, наматывая слои изоленты - но не сильно помогает.
Есть колеса с вставленной пластиковой осью - но не знаю, как просверлить отверстие в оси колеса строго по центру никуда его не перекосив..

В общем, кто как решает такую проблему? (совет покупать моторчики уже с шестеренками, конечно, хорош, но хочется альтернативных вариантов... :) )
Аватара пользователя
Vladimir[nn]

Сообщения: 18
Зарегистрирован: 22 фев 2009, 15:46
Откуда: Нижний Новгород

Re: Крепление колес (шестерни) на оси мотора

Сообщение EdGull » 24 фев 2009, 09:19

никто никак колеса не крепит на вал двигателя.
этот движек не сможет нормально провернуть колесо.
нужен редуктор.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Крепление колес (шестерни) на оси мотора

Сообщение Vladimir[nn] » 24 фев 2009, 10:48

ОК, тогда модифицирую вопрос - кто как крепит шестерни на оси? :)
Проблема, насколько я понимаю, та же самая - центровка и жесткое закрепление?
Аватара пользователя
Vladimir[nn]

Сообщения: 18
Зарегистрирован: 22 фев 2009, 15:46
Откуда: Нижний Новгород

Re: Крепление колес (шестерни) на оси мотора

Сообщение =DeaD= » 24 фев 2009, 11:13

На такие моторы обычно запрессовка пластиковых шестерён идёт, возможно металл одевать, но это тяжелее, думаю, нужна высокая точность и потом фиг снимешь.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Крепление колес (шестерни) на оси мотора

Сообщение Myp » 24 фев 2009, 11:29

можно плотно надевать с фиксатором резьбы из автомагазина
ну или слегка надфилем пошкрябать чтоб шершавый вал был и на суперклей шестерню сажать
обычно шестерни от игрушек как раз нужного диаметра.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Крепление колес (шестерни) на оси мотора

Сообщение EdGull » 24 фев 2009, 11:48

металические шестерни насаживаются на горячую
пластиковые впресовываются
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Крепление колес (шестерни) на оси мотора

Сообщение =DeaD= » 24 фев 2009, 11:50

EdGull писал(а):металические шестерни насаживаются на горячую

Лучше не на горячу, а пока горячие :) а то ща будут вал нагревать тоже :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Крепление колес (шестерни) на оси мотора

Сообщение hudbrog » 24 фев 2009, 11:57

На суперклей - низачет. У моего махолета редуктор, сделаный на креплениях суперклеем начинал прокручиваться на оси при минимальных нагрузках, что очена сильно расстраивало.
Я для временных поделок (а других не делаю) использовал материал "полиморф", у которого очень сильная усадка при полимериации, стягивал он в рузльтате довольно жестко. Хотя все равно можно было прокрутить, если очень постараца.
При этом ни о какой центровке и высоких оборотах речи конечно не шло.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Крепление колес (шестерни) на оси мотора

Сообщение avr123.nm.ru » 24 фев 2009, 12:44

Vladimir[nn] писал(а):кто как крепит шестерни на оси? :)
ОСЬ и ВАЛ это разные вещи.

Для крепления на валу деталей без запресовки - желательно сделать лыски, углубления надфилем или наждаком или отрезным диском "болгарки" - чтобы клеящий состав (5 минутная эпокидка, поксипол) могла зацепится за что-то надежно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Крепление колес (шестерни) на оси мотора

Сообщение realsystem » 24 фев 2009, 13:27

avr123.nm.ru писал(а):ОСЬ и ВАЛ это разные вещи

:good: ось не вращается, а вал вращается. :)
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Крепление колес (шестерни) на оси мотора

Сообщение avr123.nm.ru » 24 фев 2009, 13:31

realsystem писал(а):
avr123.nm.ru писал(а):ОСЬ и ВАЛ это разные вещи

:good: ось не вращается, а вал вращается. :)


Ось тоже может вращаться. Просто ось не предназначена для передачи крутящего момента, а вал предназначен.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Крепление колес (шестерни) на оси мотора

Сообщение realsystem » 24 фев 2009, 13:36

Ну вращение оси - это не типично. Обычно в дешевых редукторах она закреплена торцами и шестерни вращаются на ней свободно. Я применительно к кетайщине :) :wink:
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Крепление колес (шестерни) на оси мотора

Сообщение Vladimir[nn] » 24 фев 2009, 18:38

Всем большое спасибо за обсуждение.
К суперклею когда дело доходит до металла у меня тоже негативное отношение.. А запресовывать, думаю, в "домашних условиях" просто невозможно.
Подумал еще про термоклей, но я им ни разу не пользовался, и сказать ничего не могу...

А вообще, начитавшись форума, подумал, что, может, не стоит мудрить и проще купить пару серво (например, http://rc-model.ru/modules.php?name=Sho ... ods&pid=11)? Правда потом придется переделывать ее на постоянное вращение...

Вообще, как считаете - стоит ли с самого начала погразать в "механических трабблах" (которые, как мне кажется, гораздо сложнее схемотехнических) или нет?
Аватара пользователя
Vladimir[nn]

Сообщения: 18
Зарегистрирован: 22 фев 2009, 15:46
Откуда: Нижний Новгород

Re: Крепление колес (шестерни) на оси мотора

Сообщение Duhas » 24 фев 2009, 18:41

на счет сложнее - неоднозначно... в плане механики мона купить ченить готовое... дабы собрать электронику и попрограммирвоать и потом уже больше ковыряться с механикой для достижения поставленных целей...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Крепление колес (шестерни) на оси мотора

Сообщение realsystem » 24 фев 2009, 18:55

Запрессовать в домашних условиях вполне реально, делал. Только надо сверло подобрать чтоб просверлить отверстие чуть меньше на сотки чем вал\ось. И чтоб металл того что одевается на вал\ось был типа латуни, ал. сплавов. Нагреваешь эту фигню и одеваешь на вал запрессовывая в тисках маленьких.

Добавлено спустя 12 минут 12 секунд:

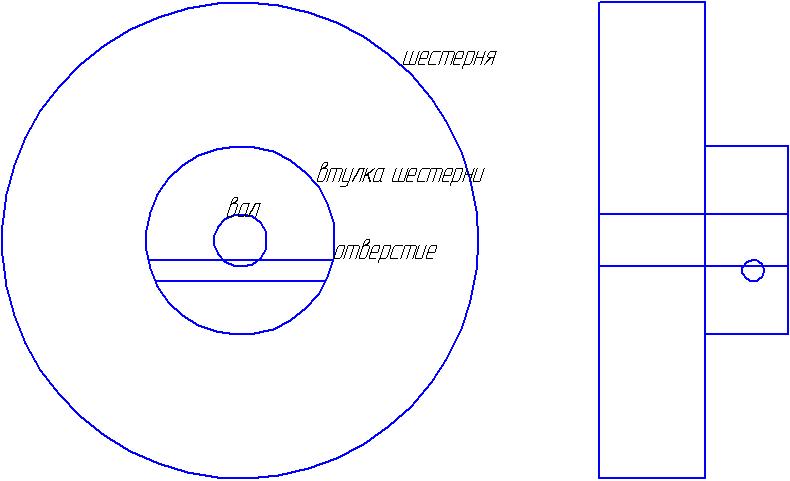

Я бы конечно сделал по уму
Вложения
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав
