Корпус для водонепроницаемого Extrim-GSM телефона

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение EdGull » 21 фев 2009, 12:39

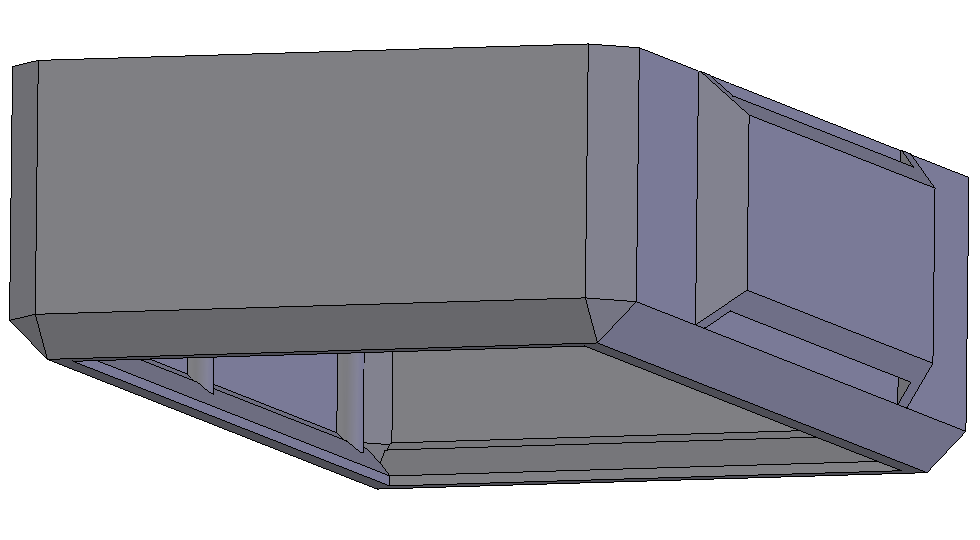

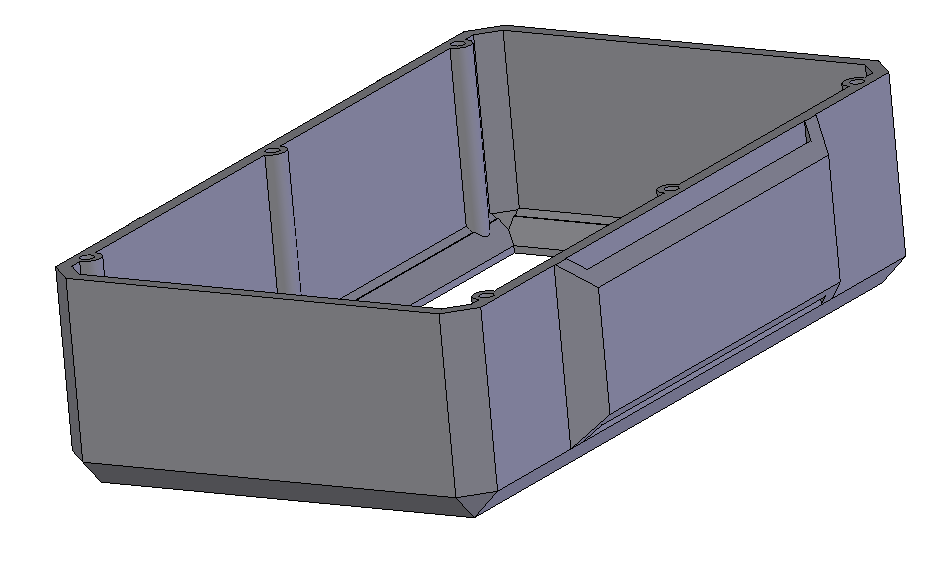

как можно вылить из эпоксидки или бодифайбера вот такой корпус?
в смысле какой должна быть форма для литья?




video-1.0.rar
(243.87 КиБ) Скачиваний: 22
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение Сергей » 21 фев 2009, 15:21

форму для литья можно сделать в солидворкс
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение EdGull » 21 фев 2009, 16:10

типа сумничал? :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение =DeaD= » 21 фев 2009, 16:14

А в чем вопрос? Через ЧПУ выточить форму, распилить на части внутренние и внешние блоки, чтобы вынимать легче было и всё...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение Сергей » 21 фев 2009, 16:24

EdGull писал(а):типа сумничал? :D

Ты спросил - я ответил :D Тебя что не устраивает? В солиде есть фичи для разработки формы для литья
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение EdGull » 21 фев 2009, 16:34

а то я не знаю что они там есть...
я ж написал что для эпоксидки, а не для пластмасы
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение Myp » 24 фев 2009, 10:25

чо бы я сделал...

взял деревянный брусок болванку по размеру внутренностей
сверху на неё налепил бы из фимо(типа жёсткого пластилина потом в духовке запекается в пластмассу) корпус нужный, по линеечке ровненько.
отдельно вылепил внутренние детали, типа стоек или приливов для платы
потом запёк это всё в духовке 40 минут, достал болванку, приклеил куда надо суперклеем приливы/стойки
получил бы классный корпус в 1м экземпляре
а дальше сделал бы по нему форму из эпоксидки
примерно так:
обклеил бы корпус тонким слоем стеклоткани с эпоксидкой
ну а потом ножичком разрезал, форму стеклотканевую снял, и закрепил её в чёмнить, для последующего литья деталей. желательно в вакуумном шкафу.
тока надо форму разборную и каждый раз тщательно промазывать чемнить разделительным, силиконом какимнить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15906
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение EdGull » 17 мар 2009, 21:28

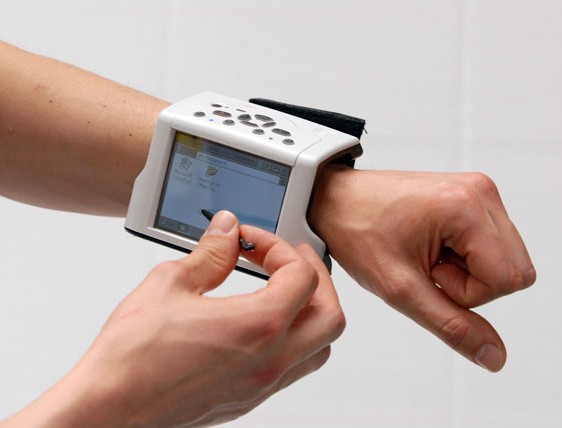

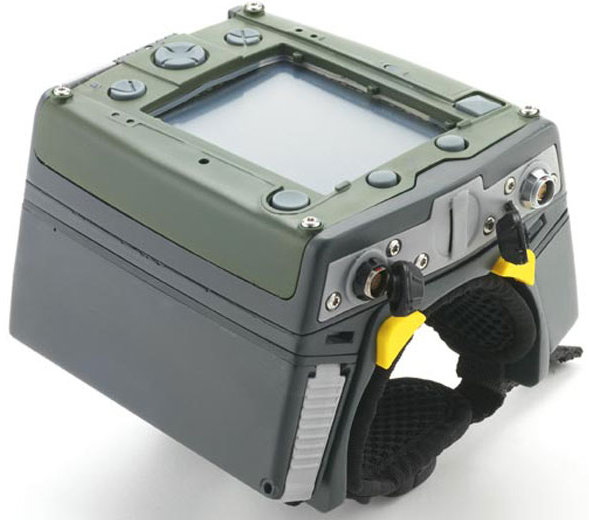

вот еще один вариант для раздумий...
http://www.fallout-archives.com/articles/18/3p1.php


Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение Master » 18 мар 2009, 10:54

:no: как-то громоздко.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение Сергей » 18 мар 2009, 12:06

кстати - стилусу уже смерть в экстремальных ситуациях. Он явно будет потерян в любом случае
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Корпус для водонепроницаемого Extrim-GSM телефона

Сообщение =DeaD= » 18 мар 2009, 12:34

Можно его сделать на резинке самозатягивающийся обратно в корпус :)
