Опознание шаговика

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Опознание шаговика

Сообщение D1mcon » 11 фев 2009, 21:07

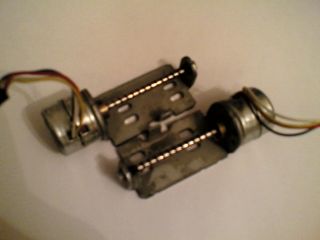

Привет всем, нашел старые шаговые двигатели (видимо стояли в принтере), на них наклейка с надписью
matsushita fmd02700b4, описание двигателей в инете не нашел :( . Если кому-то что-то известно об этих двигателях, просьба поделиться информацией.
Вложения
.jpg
.jpg (8.15 КиБ) Просмотров: 2893
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Опознание шаговика

Сообщение Duhas » 11 фев 2009, 21:21

больно они похожи на флоповые кареткотаскатели...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Опознание шаговика

Сообщение EdGull » 11 фев 2009, 21:24

обычные флоповодные шаговики
нафига тебе их описание?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Опознание шаговика

Сообщение D1mcon » 11 фев 2009, 21:34

Хотелось бы узнать:
1) Шаг
2) напряжение
3) сопративление
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Опознание шаговика

Сообщение Duhas » 11 фев 2009, 21:41

чтонить типа 0.9-1.8...
5В...
цешкой....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Опознание шаговика

Сообщение D1mcon » 11 фев 2009, 21:47

Спасибо, откуда двигатели мне доподлинно не известно, но тот кто мне их дал, сказал что вроде бы они из принтера.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Опознание шаговика

Сообщение nest » 12 фев 2009, 01:00

от флопика большого или маленького.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Опознание шаговика

Сообщение executer » 12 фев 2009, 01:49

Двигатели двухполярные. Обмотки красный-желтый и белый-черный.

Добавлено спустя 1 минуту 47 секунд:
последовательность
1)+-00
2)00+-
3)-+00
4)00-+
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Опознание шаговика

Сообщение FireFly » 12 фев 2009, 02:22

двигло какашко... :wink: момент в принципе нет...
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Опознание шаговика

Сообщение executer » 12 фев 2009, 02:25

ну усиками какиминибудь шивилить смогет! а можно и от 20 вольт запитать - бойко крутиццо будет!
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Опознание шаговика

Сообщение D1mcon » 12 фев 2009, 17:45

FireFly писал(а):двигло какашко... :wink: момент в принципе нет...

Ну может быть, не знаю. Но шаговый двигатель мне необходим как воздух, а это единственное что удалось достать (единственное такого малого размера).
Мне не нужна большая скорость передвижения.
Знающие люди, посоветуйте модель небольшого шагового двигателя.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Опознание шаговика

Сообщение nest » 12 фев 2009, 21:31

в фото-мыльницах стоят, самые маленькие, что я видел. в обьективе.
правда у них шаг на четверть оборота.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Опознание шаговика

Сообщение realsystem » 11 мар 2009, 17:45

Не сильное старые принтеры нужны, там один два шаговика небольших размеров есть(принтера на барахолке можно поискать). Я себе надрал уже ящик всяких :) А эти шаговики что на фото точно не от принтеров, они либо от флоппиков, либо от старых древних винтов, я такие ковырял, видел.

Самые нормальные канешно от старых 5ти дюймовых дисководов, на подшипниках, есть и биполярные, есть и униполярные.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав
