Простая заделка оси в поверхность

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Простая заделка оси в поверхность

Сообщение setar » 15 ноя 2004, 14:34

Побочным эффектом испытаний клёпочных клещей получился способ получения простой оси.
Если при заделке клёпки не отрывать тяговый хвостовик (нужно потренироваться), то получаем прекрасную стальную ось, заделанную с небольшим возвышением от поверхности (впрочем можно засверлить для утопления).
Одним из полезных свойств оси является её полная перпендикулярность поверхности  :D

Диаметры оси для разных заклёпок разные, в моё распоряжение попала клёпка с хвостовиком диаметром 3.2 мм высотой около 50мм

Сталь средней жёсткости при быстром сгибе под 90град на внешней части сгиба образуется трещина. Если медленно то гнётся без трещин.
Вложения

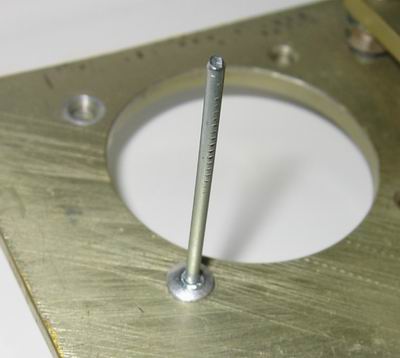

Простая ось из заклёпки
