Червячная пара с прямой шестерней

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Червячная пара с прямой шестерней

Сообщение monstr » 10 сен 2008, 01:35

Хотел спросить, можно ли использовать червячную пару из шестерни с прямыми зубьями, выпиленной лазерной резкой? При этом хочу самого червяка наклонно пустить для обеспечения лучшего прилегания. Или это бред и обязательно делать наклонные зубья на шестерне в соответствии с поворотом резьбы червяка?
monstr

Сообщения: 15
Зарегистрирован: 09 сен 2008, 21:45

Re: Червячная пара с прямой шестерней

Сообщение Duhas » 10 сен 2008, 09:27

по идее использовать прямозубые шестерни можно, износ только должен увеличиться.. ну и у червяка тоже наклон зуба долден быть соответствующим...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Червячная пара с прямой шестерней

Сообщение monstr » 10 сен 2008, 09:35

Duhas писал(а):по идее использовать прямозубые шестерни можно, износ только должен увеличиться.. ну и у червяка тоже наклон зуба долден быть соответствующим...


Вот сижу и думаю - вроде бы да, должен увеличиться износ. НО. С чего он должен увеличиться не пойму :( Прилегание можно обеспечить не хуже, чем при классической схеме - прямой червяк перпендикулярно оси колеса. Или только из-за того, что на практике будет сложно установить червяк под тем же углом, что и резьба на нем?
monstr

Сообщения: 15
Зарегистрирован: 09 сен 2008, 21:45

Re: Червячная пара с прямой шестерней

Сообщение Duhas » 10 сен 2008, 09:41

я пользовал винт как червяк и накатыва\нарезал им на алюминиевом цилиндре зубья... в принципе работает.. если "прямой" червя то по идее не будет особой разницы... желательно также в шестерне выему сделать полукругом под червяк.. что можно на токарном перед лазерной резкой устроить...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Червячная пара с прямой шестерней

Сообщение =DeaD= » 10 сен 2008, 09:43

Износ увеличится потому что площадь контакта уменьшится.

Вот ресурс хороший про изготовление немецкой экваториальной монтировки: http://users.tpg.com.au/users/daveg/index.html
Кстати там видно как делалась червячная пара и с какими зубьями она.

Кстати, вы альтазимутальную хотите сделать зачем? Не астрофото надеюсь?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Червячная пара с прямой шестерней

Сообщение monstr » 10 сен 2008, 10:05

Спасибо за Ваш ответ.
monstr

Сообщения: 15
Зарегистрирован: 09 сен 2008, 21:45

Re: Червячная пара с прямой шестерней

Сообщение =DeaD= » 10 сен 2008, 10:29

Значит всё-таки астрофото, я угадал :D ну и фиг, можно и астро-фото, вы главное не нервничайте от моих ответов :)

Очень рекомендую сначала оценить возможности по механике с требуемой вами точностью, потому как вы говорите у вас главное колесо 420мм диаметром, это длина окружности будет 1320мм, значит для точности около 13'000'000 шагов на полный поворот вам надо точность механики 1/10'000мм, а лучше в половину от этого, вы уверены что сможете это обеспечить при изготовлении шестерни и червяка? И главное - сможете ли вы обеспечить, чтобы от трения эта точность не убилась?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Червячная пара с прямой шестерней

Сообщение monstr » 10 сен 2008, 10:39

=DeaD= писал(а):Значит всё-таки астрофото, я угадал :D ну и фиг, можно и астро-фото, вы главное не нервничайте от моих ответов :)

Очень рекомендую сначала оценить возможности по механике с требуемой вами точностью, потому как вы говорите у вас главное колесо 420мм диаметром, это длина окружности будет 1320мм, значит для точности около 13'000'000 шагов на полный поворот вам надо точность механики 1/10'000мм, а лучше в половину от этого, вы уверены что сможете это обеспечить при изготовлении шестерни и червяка? И главное - сможете ли вы обеспечить, чтобы от трения эта точность не убилась?


Я получил ответ на свой вопрос, спасибо. Ваша беседа выходит за рамки этой темы. Если интересуют ответы на поставленные вопросы - готов ответить в личном общении или новой теме.
monstr

Сообщения: 15
Зарегистрирован: 09 сен 2008, 21:45

Re: Червячная пара с прямой шестерней

Сообщение =DeaD= » 10 сен 2008, 11:24

Вот тут вам религия запрещает ответить, а про гидирование в теме про сервоприводы она вам не запрещает писать :)

Хотя тем не менее мы говорим именно про червячную пару и про точность её изготовления и как точность потом от трения будет падать, а на это я думаю сильно будет влиять прямую вы сделаете шестерню или нет.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Червячная пара с прямой шестерней

Сообщение monstr » 10 сен 2008, 11:29

=DeaD= писал(а):Вот тут вам религия запрещает ответить, а про гидирование в теме про сервоприводы она вам не запрещает писать :)

Хотя тем не менее мы говорим именно про червячную пару и про точность её изготовления и как точность потом от трения будет падать, а на это я думаю сильно будет влиять прямую вы сделаете шестерню или нет.


Не религиозный я :)
Просто не сразу понял, что в этом форуме обсуждают что угодно в какой угодно теме.

Извините, если обидел своим нежеланием говорить обо всем проекте в рамках обсуждения конкретного вопроса. Готов ответить на вопросы в привате.
monstr

Сообщения: 15
Зарегистрирован: 09 сен 2008, 21:45

Re: Червячная пара с прямой шестерней

Сообщение =DeaD= » 10 сен 2008, 11:44

Блин, при чем тут весь проект-то? Я говорю о точности изготовления механики и о том, как точность будет падать из-за трения. То как вы сделаете червячную пару к этому имеет непосредственное отношение. Не?




вот также надо и местных дрессировать
чтоб боялись офтопить :lol: <Myp>
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Червячная пара с прямой шестерней

Сообщение Redallex » 18 сен 2008, 19:56

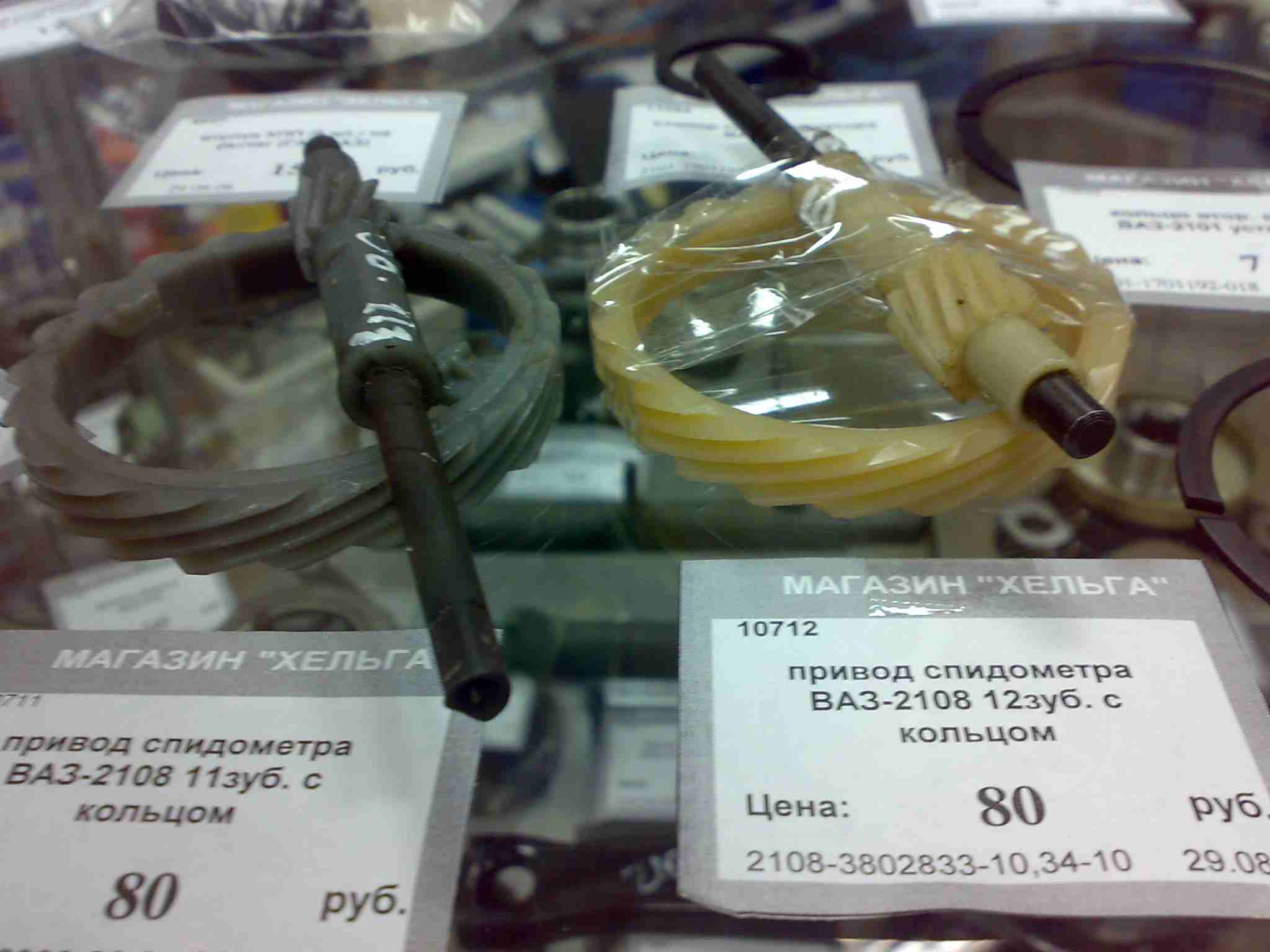

Не знаю на сколько шестерня прямая и на сколько пара червячная, но вот , что нашёл в магазине автозапчастей. Диаметр большой шестерни примерно 70мм
Вложения
Вот эта находка
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Червячная пара с прямой шестерней

Сообщение Myp » 18 сен 2008, 19:59

гыгыгы

тока эта находка обратного действия ))))))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Червячная пара с прямой шестерней

Сообщение monstr » 18 сен 2008, 20:05

Жесть :)
monstr

Сообщения: 15
Зарегистрирован: 09 сен 2008, 21:45

Re: Червячная пара с прямой шестерней

Сообщение Duhas » 18 сен 2008, 21:23

вапще червяк ето мегакосозубое колесо )) и здается мне что ета пара могет в обе стороны работать....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
