Интересный редуктор

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Интересный редуктор

Сообщение EdGull » 21 авг 2008, 21:12

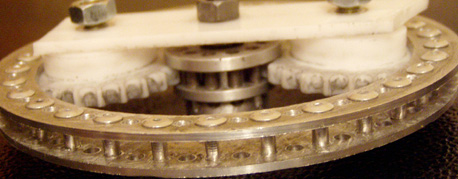

я правлильно понимаю что это относится к планетарному редуктору?
и какое у него передаточное получается?

или это фигня полная?


Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Интересный редуктор

Сообщение Myp » 21 авг 2008, 21:26

типичнейший планетарный редуктор

уже был гдето тут
а как считать отношение тоже гдето было..
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Интересный редуктор

Сообщение yak-40 » 21 авг 2008, 23:30

EdGull писал(а):и какое у него передаточное получается?

Отношение количества зубьев внутренней шестерни к количеству зубьев внешней.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Интересный редуктор

Сообщение MiBBiM » 21 авг 2008, 23:42

Основываясь на базовом курсе механики для 10-ых классов (считал, что вместо шестерен простые резиновые круги) и проведя нехитрые расчеты, получил, что передаточное число=R3/R0, где
R0 - радиус ведущей шестерни (самая маленькая)
R3 - радиус большой орбиты-шестерни
P.S. yak-40, вы быстрее задачки решаете)
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Интересный редуктор

Сообщение EdGull » 22 авг 2008, 05:34

погодите, там ведь маленькая шестеренка крутит белую, а та уже крутит большую...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Интересный редуктор

Сообщение yak-40 » 22 авг 2008, 08:27

EdGull писал(а):погодите, там ведь маленькая шестеренка крутит белую, а та уже крутит большую...

Внутренние две белые шестерни (обычно их три) являются паразитными, и на передаточное число не влияют :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Интересный редуктор

Сообщение mandigit » 22 авг 2008, 10:56

Че-то всегда казалось, что внешняя звездочка зафиксирована, внутренняя крутится, блок из белых звездочек крутится с другой скоростью, с него и снимается вращение. Это так?
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Интересный редуктор

Сообщение Digit » 22 авг 2008, 11:05

mandigit, да. И в данном случае так же - видишь планку с гайками к сателлитам прикрученную?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Интересный редуктор

Сообщение yak-40 » 22 авг 2008, 12:50

Кстати, а если зафиксировать планку, то будет крутиться большая шестерня :)
(всё с тем же передаточным числом)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Интересный редуктор

Сообщение EdGull » 22 авг 2008, 17:07

передаточное получается всего 32/6=5.33 ???
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Интересный редуктор

Сообщение Myp » 22 авг 2008, 17:21

почему на 6??
на 12
у ведущей 12 зубов
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Интересный редуктор

Сообщение MiBBiM » 22 авг 2008, 17:57

EdGull, а к чему вы это?
Или хотите наладить производство этого на своих станочках? :)
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Интересный редуктор

Сообщение EdGull » 22 авг 2008, 18:07

ну мало ли.... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Интересный редуктор

Сообщение Digit » 22 авг 2008, 21:07

Эд, давно б заглянул в википедию и все узнал: планетарная передача :) там про все варианты написано
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Интересный редуктор

Сообщение MiBBiM » 23 авг 2008, 09:41

Кстати, если по совету yak-40 закрепить водило неподвижно относительно мотора, то кольцевая шестерня будет крутиться аки колесо. А если надеть на неё резинкку, то уж точно получится колесо-редуктор. В качестве преимущества: с увеличением радиуса колеса растет и передаточное число=>можно крутить даже большие "колеса"+компактность конструкции
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript
