Сообщение blindman » 12 авг 2008, 10:48

Выкладываем сюда модели узлов в формате AutoCAD. Двигатели, редукторы, сервомашинки, колеса, электронные компоненты.

Выкладывать сюда только модели. Файлы сжимаем (ZIP, RAR). Обязательно указываем конкретное название компонента, с которого была снята модель. Очень желательно указывать проверенную информацию о других компонентах с такими же размерами и вставлять небольшую картинку, наглядно показывающую модель.

Шаблон сообщения:

Название узла.
Аналоги.
Применяемость.
[Картинка]
[Файл]

Добавлено спустя 2 минуты 1 секунду:
Сервомашинка SG-5010
По размерам аналогична Futaba S-148


SG-5010.zip
(63.67 КиБ) Скачиваний: 42


Добавлено спустя 5 минут 15 секунд:
Электродвигатель FA-130
Поставляется в составе наборов Tamiya.
Модель применима ко многим моторам из китайских р/у игрушек.


FA130.zip
(79.26 КиБ) Скачиваний: 37


Добавлено спустя 3 минуты 52 секунды:
Одинарный трехскоростной редуктор фирмы Tamiya (3-speed crank axle gearbox)


TamiyaGearbox.zip
(40.92 КиБ) Скачиваний: 37
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Модели компонент роботов для AutoCAD

Сообщение Zeus » 19 май 2010, 11:10

Перенес модели в раздел автокада. Хотя их можно импортировать и в SolidWorks.
Преобразование файлов *.dwg в формат SolidWorks показано здесь: post163569.html?hilit=solidworks#p163569

1. Модель держателя батареек ААА (корпус и батарейки разные объекты).

GP1000.rar
(78.08 КиБ) Скачиваний: 0


2. DC-Motor
К сожалению марки двигателя сказать не могу. Стоял в устройстве минивентилятора. Батарейный отсек на 3 батарейки ААА - 4,5 вольта.
Сопротивление обмоток двигателя при стопорении вала - 7 Ом.

Диаметр вала - 2 мм
Длина двигателя по валу - 40 мм
Длина двигателя без вала - 29 мм
Габаритная ширина двигателя между боковыми скосами - 15 мм
Наибольший диаметр - 20 мм

DC-Motor.rar
(52.81 КиБ) Скачиваний: 0


3. Модель транзистора KT837B (корпус KT-282)

KT837B.rar
(25.79 КиБ) Скачиваний: 0
Последний раз редактировалось Zeus 19 май 2010, 15:29, всего редактировалось 1 раз.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Модели компонент роботов для AutoCAD

Сообщение Zeus » 19 май 2010, 15:27

Пластиковый корпус (из оргстекла, из под наконечников фирмы Klemsan).
Габаритные размеры: длина - 100 мм, ширина - 70 мм, высота - 30 мм.
Внутренние размеры: длина - 97 мм, ширина - 66 мм, высота - 27 мм.

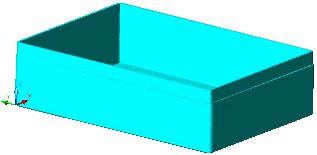

Коробка:

box.rar
(19.92 КиБ) Скачиваний: 0

Крышка:

box0.rar
(15.93 КиБ) Скачиваний: 0
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Модели компонент роботов для AutoCAD

Сообщение Zeus » 20 май 2010, 11:15

Кнопка с фиксацией:

button.rar
(65.05 КиБ) Скачиваний: 0


Нажиматель:

кнопочка.rar
(10.02 КиБ) Скачиваний: 0


В сборе (один объект):

button-0.rar
(128.02 КиБ) Скачиваний: 0
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Модели компонент роботов для AutoCAD

Сообщение Zeus » 20 май 2010, 16:22

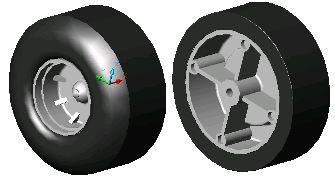

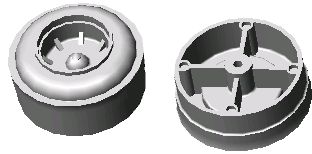

Колесо (один объект):
Диаметр - 35 мм
Посадочный диаметр под вал - 2 мм
Габаритная ширина колеса 16,5 мм
Ширина шины в месте качения - 12 мм
Выступ со стороны вала 1 мм

Колесо.rar
(160.43 КиБ) Скачиваний: 0


Обод:

обод.rar
(69.86 КиБ) Скачиваний: 0

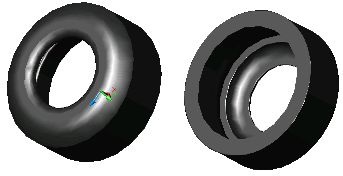

Шина:

Шина.rar
(14.85 КиБ) Скачиваний: 0
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Модели компонент роботов для AutoCAD

Сообщение Zeus » 01 июл 2010, 10:40

Фотоинтерраптор KTIR0821DS

KTIR0821DS.rar
(26.99 КиБ) Скачиваний: 0
