Сообщение =DeaD= » 11 авг 2008, 11:55

Выкладываем сюда компоненты типовых узлов у кого какие есть. Указываем полную спецификацию изделия (т.е. компоненту "какая-то серва" выкладывать не надо - они все разные). Приветствуются чертежи двигателей, распространенных или специализированных редукторов, колёс, датчиков, сервоприводов и т.п. По возможности сообщения все буду приводить к единому виду (чистые вложения компонент с указанием чего это за компонента и картинка с компонентой высотой по возможности не более 150 пикселей).

В этой теме всё кроме моделей буду удалять (сразу или через некоторое время).

Всё обсуждение целесообразности этой темы и того как она ведётся тут - viewtopic.php?f=8&t=4431
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модели компонент роботов для SolidWorks

Сообщение Redallex » 11 авг 2008, 12:27

1) Серва. HS-422

2) Сенсор. ИК-Дальномер. SHARP GP2D12
Вложения

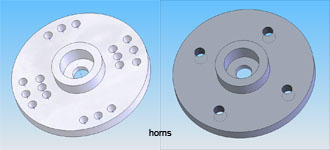

HS-422 - качалки
HS-422 - корпус сервы без качалки

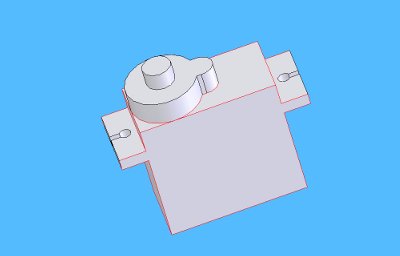

HS-422 - серва с разрезом а районе редуктора
ИК-Дальномер SHARP GP2D12
HS-422-servo2.rar
HS-422 - корпус сервы без качалки
(1.6 МиБ) Скачиваний: 106
HS-422-servo1.rar
HS-422 - серва с разрезом а районе редуктора
(1.28 МиБ) Скачиваний: 107
HS-422-servohorns.rar
HS-422 - качалки
(522.63 КиБ) Скачиваний: 102
GP2D12.rar
ИК-Дальномер SHARP GP2D12
(223.76 КиБ) Скачиваний: 189
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Модели компонент роботов для SolidWorks

Сообщение AlexCH » 11 авг 2008, 16:32

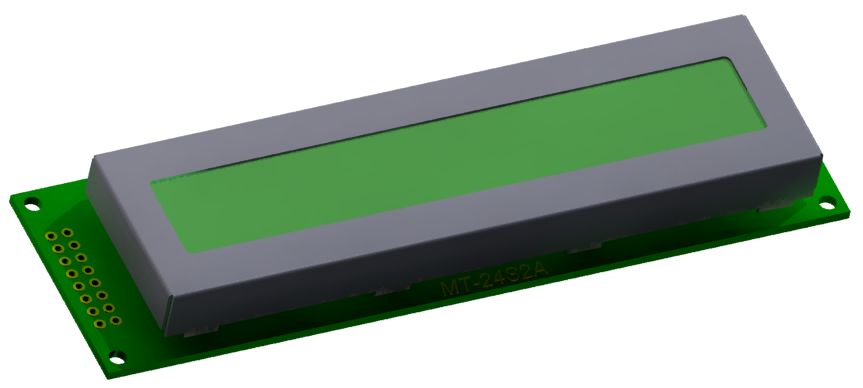

Дисплей Мэлт 24S2A - Solidworks 2007 SP5.0
Вложения
MT24.rar
(508.58 КиБ) Скачиваний: 73
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Модели компонент роботов для SolidWorks

Сообщение EdGull » 20 авг 2008, 18:27

вот здесь у них целое гнездно... http://www.lynxmotion.com/ViewPage.aspx ... goryID=115
потихоньку буду сюда перетягивать...
все желающие присоеденяйтесь...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Модели компонент роботов для SolidWorks

Сообщение EdGull » 24 авг 2008, 20:22

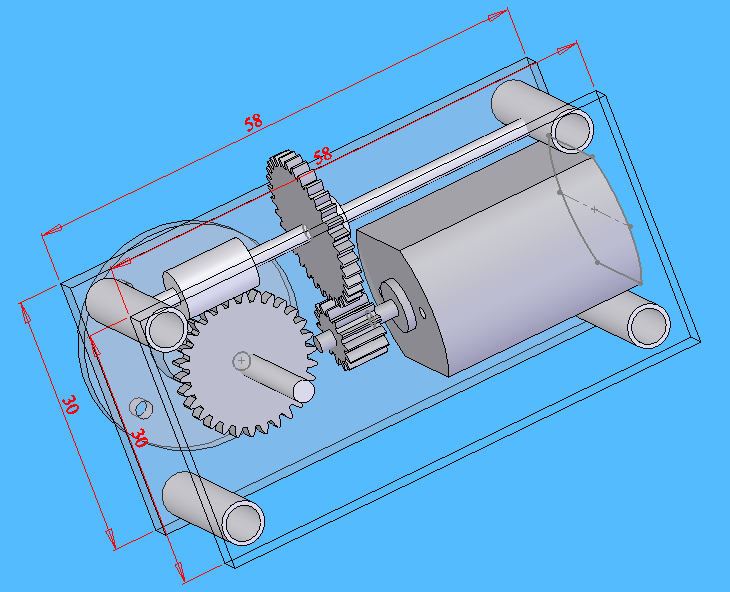

вот.... пока научился рисовать только прямозубые шестеренки, червяк пока так и ненашел где рисуется...



как дорисую полностью, выложу модель в солиде
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Модели компонент роботов для SolidWorks

Сообщение celladon » 25 авг 2008, 09:33

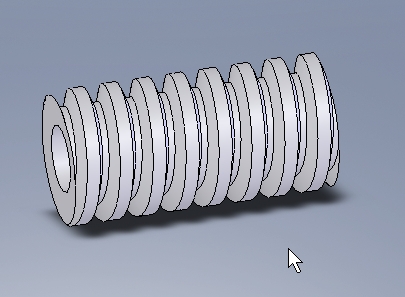

Червяк правильно сделать по другому. На цилиндре делается вырез по траектории. В качестве траектории спираль.
Вложения
.jpg
celladon

Сообщения: 37
Зарегистрирован: 17 дек 2007, 11:35
Откуда: СПб

Re: Модели компонент роботов для SolidWorks

Сообщение EdGull » 25 авг 2008, 17:23

Solidworks 2006 SP1.0
Электромотор QX-FF-130-2860 21х39мм 1-1.5V
http://minibot.webasyst.net/shop/produc ... t21hm-15v/

Вложения
motor.rar
(51.46 КиБ) Скачиваний: 72
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Модели компонент роботов для SolidWorks

Сообщение Granit » 30 ноя 2008, 20:34

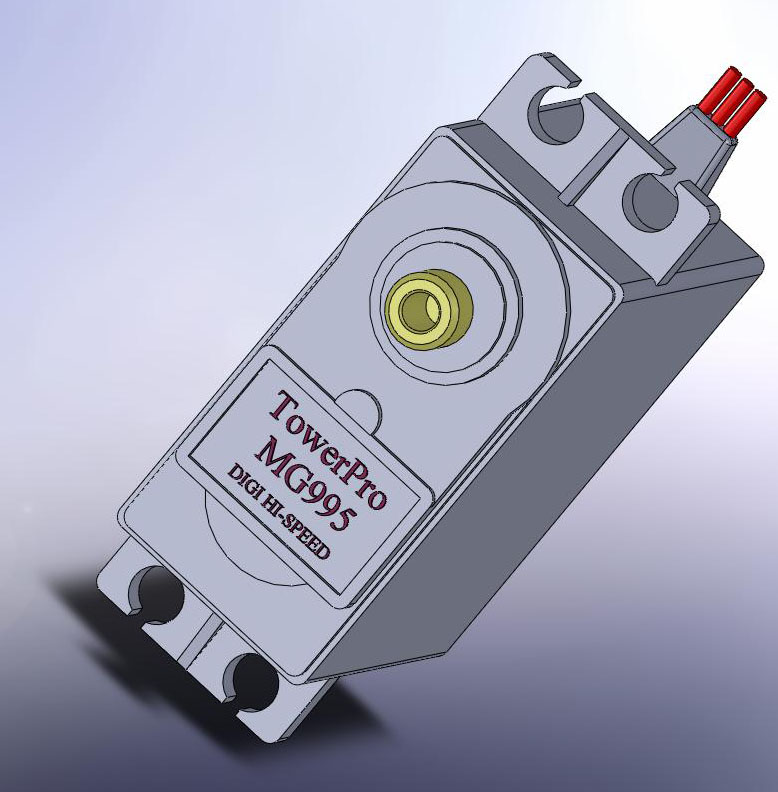

Tower Pro Servo MG995 чертёж. Размеры точные, сам сидел штангенциркулем и линейкой мерил+ с оф сайт размерчики взял длину*ширину*высоту. Чертёж только самого корпуса.

--Исправил ошибку(длина вала была неверная, должна быть 3мм, у меня было 4.40мм)--
--Исправил ещё одну ошибку, отверстия не были отцентрованы, теперь всё в порядке


Версия: SolidWorks 2008 SP.0
Вложения
Servo(MG-995).zip
Чертёж корпуса TowerPro MG995
(869.48 КиБ) Скачиваний: 84
TowerPro MG995
Последний раз редактировалось Granit 05 дек 2008, 09:37, всего редактировалось 3 раз(а).
Не судите строго, я начинающий, но у меня всё получится!!!
Аватара пользователя
Granit

Сообщения: 59
Зарегистрирован: 14 дек 2007, 21:19
Откуда: Курган
прог. языки: С++

Re: Модели компонент роботов для SolidWorks

Сообщение Granit » 01 дек 2008, 16:17

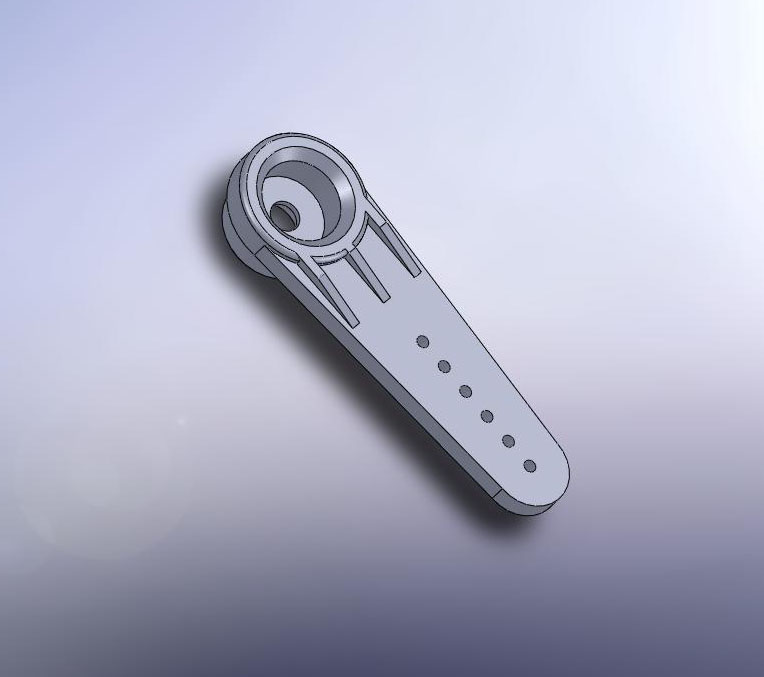

Чертежи качалок Tower Pro Servo MG995. Они идут в комплекте(Аналог Футабовских E-Horn и J-Horn на вал такое-же, но размерами и кол-вом крепёжных отверстий немного отличаются).
Версия: Solid Works 2008 SP.0
Вложения
MG995_Horns.zip
Чертежи качалок J-Horn,E-Horn для Tower Pro Servo Mg995
(463.66 КиБ) Скачиваний: 65
Качалка J-Horn для Tower Pro Servo Mg995
Качалка E-Horn для Tower Pro Servo Mg995
Не судите строго, я начинающий, но у меня всё получится!!!
Аватара пользователя
Granit

Сообщения: 59
Зарегистрирован: 14 дек 2007, 21:19
Откуда: Курган
прог. языки: С++

Re: Модели компонент роботов для SolidWorks

Сообщение =DeaD= » 09 янв 2009, 00:29

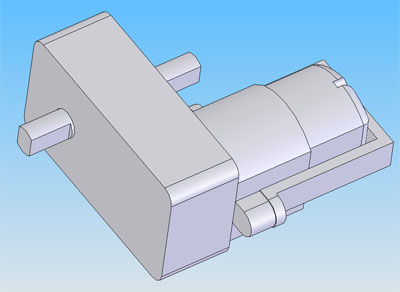

Моделька китайского редуктора, который тут планируем закупить - TGP02D-A130
Полная информация по адресу: http://www.ttmotor.com.cn/Products/Prod ... GP02D-A130

PS: Крепёжные отверстия пока не стал рисовать, мало информации, как и фиксирующий штырь - не указано точное расположение и размеры.
Вложения
TGP02D-A130.zip
(120.22 КиБ) Скачиваний: 32
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модели компонент роботов для SolidWorks

Сообщение =DeaD= » 09 янв 2009, 17:07

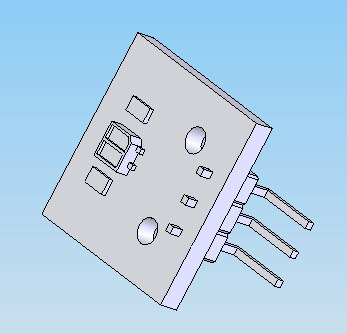

Моделька отдельного сенсора цвета поверхности из датчика линии под RoboBus:

Добавлено спустя 1 час 20 минут 10 секунд:
Держатель 4 баттарей АА - ZH293 (по краям в сборке лучше оставляйте зазоры, чтобы вошла любая модель держателя).
Вложения
BatteryHolder-4xAA.zip
(96.06 КиБ) Скачиваний: 29
ReflectionSensor.zip
(109.23 КиБ) Скачиваний: 24
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модели компонент роботов для SolidWorks

Сообщение realsystem » 15 фев 2009, 22:08

Granit писал(а):Tower Pro Servo MG995 чертёж. Размеры точные, сам сидел штангенциркулем и линейкой мерил+ с оф сайт размерчики взял длину*ширину*высоту. Чертёж только самого корпуса
Версия: SolidWorks 2008 SP.0


Можно попросить у кого версия Солида 2008ая пересохранить как нить чтоб в 2007ой можно было открыть? А то и так выкачал 4 гига, еще столько ждать не реально, чтобы обновиться.
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Модели компонент роботов для SolidWorks

Сообщение =DeaD= » 25 июн 2009, 22:05

Моделька микросервы HXT900 под SolidWorks 2009 SP0

Добавлено спустя 42 минуты 40 секунд:

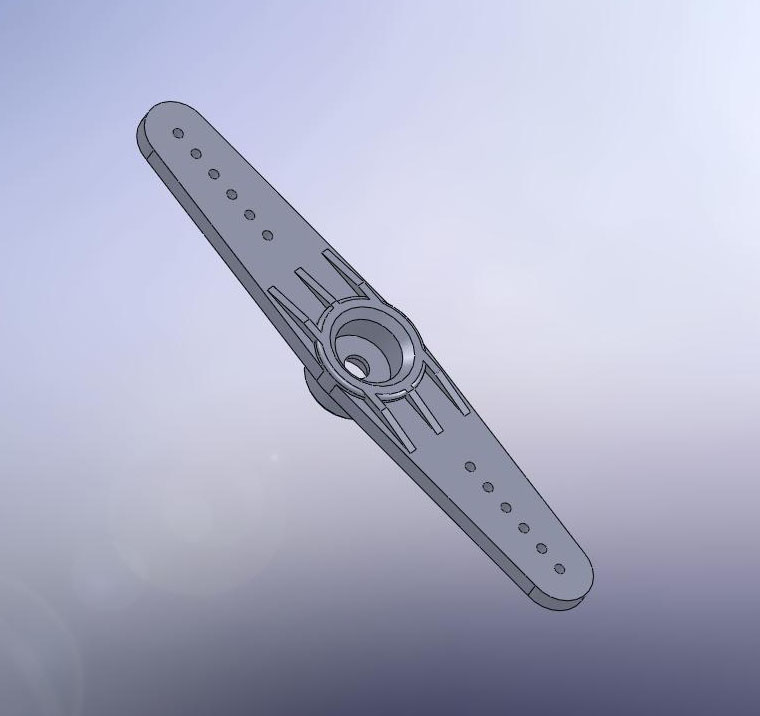

X-Качалка для HXT900.
Вложения
HXT900-X-HORN.SLDPRT.zip
(119.27 КиБ) Скачиваний: 13
HXT900.SLDPRT.zip
(89.31 КиБ) Скачиваний: 16
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модели компонент роботов для SolidWorks

Сообщение demoontz » 02 окт 2009, 09:28

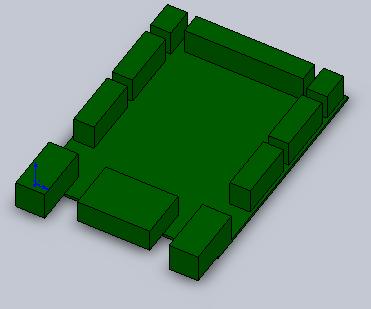

OR-AVR-M128-S: Контроллер общего назначения с расширенной поддержкой сервоприводов
рисовал на скорую руку. если кто дорисует буду рад :)
contoller.zip
(87.66 КиБ) Скачиваний: 5

demoontz

Сообщения: 194
Зарегистрирован: 04 фев 2009, 20:06
Откуда: Kiev
Skype: demoontz

Re: Модели компонент роботов для SolidWorks

Сообщение Zeus » 18 май 2010, 10:27

SolidWorks-а у меня нет - модели черчу в автокаде.
Преобразование файлов *.dwg в формат SolidWorks показано здесь: post163569.html#p163515

Модель держателя батареек ААА (корпус и батарейки разные объекты).
Новый рисунок.jpg
Новый рисунок.jpg (7.61 КиБ) Просмотров: 18790

GP1000.rar
(76.33 КиБ) Скачиваний: 0
