"Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

"Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение AsonD » 17 мар 2008, 19:35

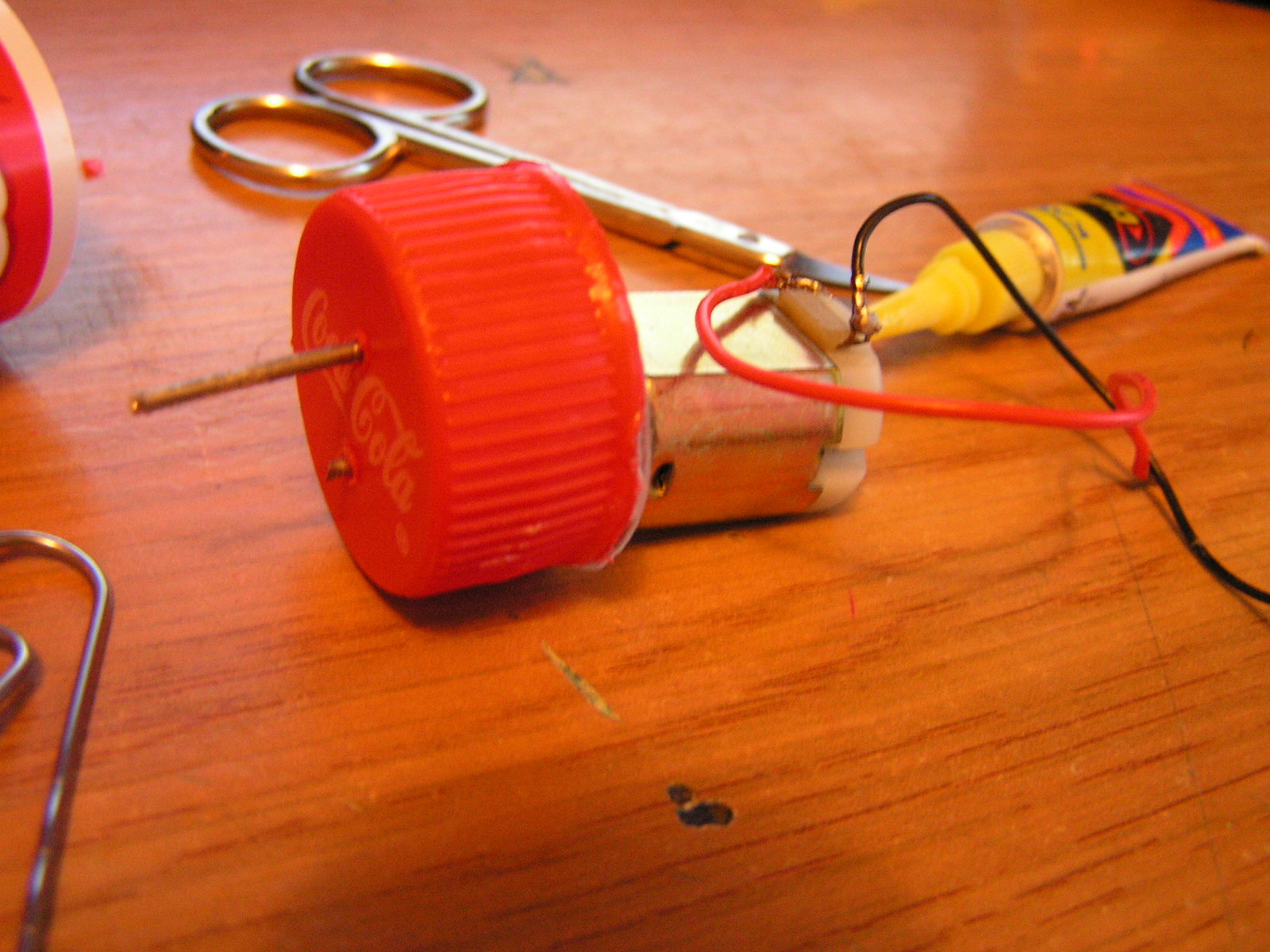

...в общем редуктор я собрал, правда не очень удачно - немного покалечил крышечку и закрепил не очень внутри, так как дырочки для осей шестеренок криво получились, но тем не менее все работает.
Вложения
Аватара пользователя
AsonD

Сообщения: 110
Зарегистрирован: 14 мар 2008, 17:22
Откуда: Череповец
прог. языки: С/С++

Re: 4х-ногий робот

Сообщение yak-40 » 17 мар 2008, 20:14

AsonD писал(а):в общем редуктор я собрал

Крышечку вижу, половина моторчика тоже, а где редуктор - то? :(
Где шестеренки? и какие они? Хтоелось бы поподробней :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: "Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение MegaBIZON » 17 мар 2008, 21:03

В самом деле, по фоткам о качестве редуктора судить сложно.
Ещё бы одну, в разобранном виде.
И ништяк бы небольшой видеоролик - нацепи на выходной вал редуктора какой-нибудь "прэдмэт", типа шатун, чтоб вращение было видно, и сними чем-нибудь.
Тогда можно будет примерно заценить передаточное отношение редуктора. Но это уже чистое любопытство :)
Аватара пользователя
MegaBIZON

Сообщения: 6082
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 4х-ногий робот

Сообщение AsonD » 17 мар 2008, 21:43

Фотки я делал две, но из-за глюченного инета смог скинуть тока одну, ща скину вторую, видео будет позже, когда переделаю все с новой не похеленной крышечкой и нормально приклееной жестеренки, чтобы не скрипело сильно)))

Добавлено спустя 2 минуты 30 секунд:

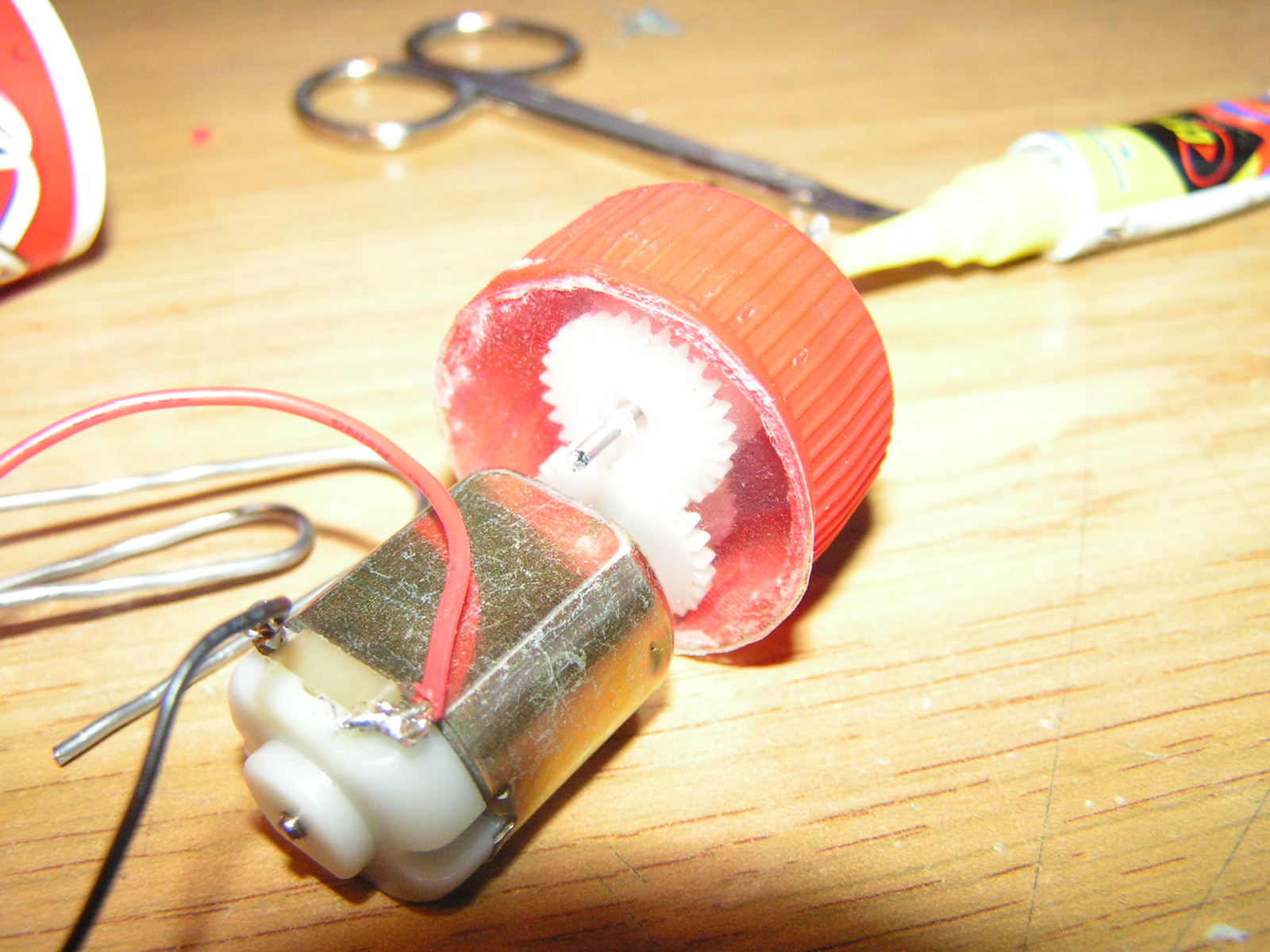

Вот вторая фотка)

Добавлено спустя 1 минуту 53 секунды:
Оси для шестеренок делал из толстенных концелярских скрепок, клеил "секундой" неизвестного производителя (не "Момент") :D
Вложения
Вот и сами шестеренки, вытащил из старой машинки (не работающей к сожалению) с редукторами, крышку делал сразу прозрачную из бутылки колы))
Аватара пользователя
AsonD

Сообщения: 110
Зарегистрирован: 14 мар 2008, 17:22
Откуда: Череповец
прог. языки: С/С++

Re: 4х-ногий робот

Сообщение lebaon » 17 мар 2008, 23:34

Браво!!!! :Bravo: :Bravo: :good: :good:
не оскудела земля русская талантами!!
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: "Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение MegaBIZON » 18 мар 2008, 02:29

Схему вроде как понял...
Такая?:
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6082
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: "Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение AsonD » 18 мар 2008, 16:18

Примерно так, только с четырмя шестеренками))
Аватара пользователя
AsonD

Сообщения: 110
Зарегистрирован: 14 мар 2008, 17:22
Откуда: Череповец
прог. языки: С/С++

Re: "Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение ALHIMIK » 31 янв 2009, 23:32

А чем мотор крепится :pardon: ? КРУТО! :Bravo: :good:
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: "Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение Shamanestr » 28 апр 2009, 20:57

А шестерни откуда???
Аватара пользователя
Shamanestr

Сообщения: 77
Зарегистрирован: 30 окт 2008, 00:48
Откуда: Харьков

Re: "Крышечный" редуктор. вырвано из темы "4х-ногий робот"

Сообщение Myp » 28 апр 2009, 21:01

там написано.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15914
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
