нужно рассчитать диаметр многоручьевых шкивов

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

нужно рассчитать диаметр многоручьевых шкивов

Сообщение poshka1 » 28 янв 2008, 19:28

как рассчитывать диаметр многоручьевых шкивов под один ремень? Дайте, пожалуйста формулу. И пример.
Очень нужно.Пожалуйста! :(
poshka1

Сообщения: 6
Зарегистрирован: 28 янв 2008, 19:08

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение EdGull » 28 янв 2008, 19:42

вот же ш какие студенты пошли ленивые...
может за тебя еще диплом сделать???... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение Myp » 28 янв 2008, 19:45

не
наверно это курсач =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение EdGull » 28 янв 2008, 20:14

делаем ставки? :D

ладно... через пару ней перенесу эту тему во флуд, а пока тут... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение poshka1 » 28 янв 2008, 20:23

Нет просто у меня есть токарный станок к нему я упил двигатель 2.2 киловата 2760 оборотов в минуту диаметр вала 22мм. Еслиб мне нужно было вытачить один шкив и пощитать обороы то я воспользывался примером Указанным тут http://www.chipmaker.ru/index.php?showtopic=1652&hl=посчитать+обороты
но мне нужно поставить на валы тройные шкивы.Чтоб скорость была 500,1000,и 1500 оборотов в минуту.
Я спрашивал на других сайтах
Мне просто посоветовали ваш форум.
poshka1

Сообщения: 6
Зарегистрирован: 28 янв 2008, 19:08

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение Myp » 28 янв 2008, 20:36

вот с этого и надо было начинать =)

тогда темку не трогаем пускай висит мб ктонить знает как это делается...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение =DeaD= » 28 янв 2008, 23:26

...или я чего-то не понимаю в шкивах или тройной шкив считается как три одинарных,единствення особенность, если я правильно понял, это чтобы на все три варианта подходил ремень одной длины - так что ли? :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение poshka1 » 28 янв 2008, 23:59

=DeaD= писал(а):...или я чего-то не понимаю в шкивах или тройной шкив считается как три одинарных,единствення особенность, если я правильно понял, это чтобы на все три варианта подходил ремень одной длины - так что ли? :oops:

да,да, Вы всё правильно поняли.
poshka1

Сообщения: 6
Зарегистрирован: 28 янв 2008, 19:08

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение Vovan » 29 янв 2008, 01:20

По-моему это не сложно:
для каждой скорости решать систему уравнений исходя из условия.
V0/V1=D1/D01 D1+D01=D2+D02=D3+D03
V0/V2=D2/D02 V0/V3=D3/D03
где: V0 - обороты двигателя (ведущих шкивов)
V1 - обороты ведомого вала в первом ручье
V2 - обороты ведомого вала во втором ручье
V3 - обороты ведомого вала в третьем ручье
D01,D02,D03 - диаметры ведущих шкивов
D1,D2,D3 - диаметры ведомых шкивов, соответственно
Пример:
V0=950 V1=500 V2=1000 V3=1500 D01=200
Найти: D02,D03,D1,D2,D3.

950/500=D1/200 > D1=380 > D1+D01=580

D2+D02=580 }
D2/D02=1000/950=1,05} > D02=297,7 D2=282,3

D3+D03=580 }
D3/D03=1500/950=1,58 } > D03=224,8 D3=355,2

ЗЫ: длина ремня в данном случае постоянна, однако длины "ручьёв", на практике, будут несколько отличаться, поэтому в таких случаях организовывается подвижность двигателя вместе с ведущими шкивами для переключения скоростей и необходимой натяжки ремня.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение poshka1 » 30 янв 2008, 00:06

Спасибо Vovan,
по алгебре, судя по всему, была пятёрка, чего не скажешь обо мне. Просидел над формулами полдня и в итоге получилась полная ерунда. Мне будет легче, если я Вам дам данные.
Вот фотографии двигателя. Как мы видим, он имеет 2760 об.мин. Вал двигателя 22 мм диаметр. Планируется выточить комплект шкивов под один ремень. Я вычислил шкив под №1 будет 34 мм в диаметре. Вопрос в следующем
1. какой должен быть диаметр шкива А, чтобы получить скорость 500 об.мин.
2. какими должны быть диаметры шкивов 2 и В, чтобы скорость была 800 об.мин
3. какими должны быть диаметры шкивов 3 и С, чтобы скорость была 1200 об.мин
и всё это под один ремень.
Буду очень благодарен за помощь.
poshka1

Сообщения: 6
Зарегистрирован: 28 янв 2008, 19:08

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение Vovan » 30 янв 2008, 20:18

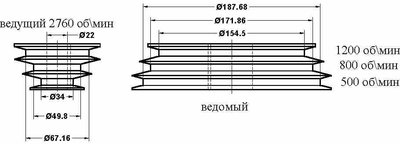

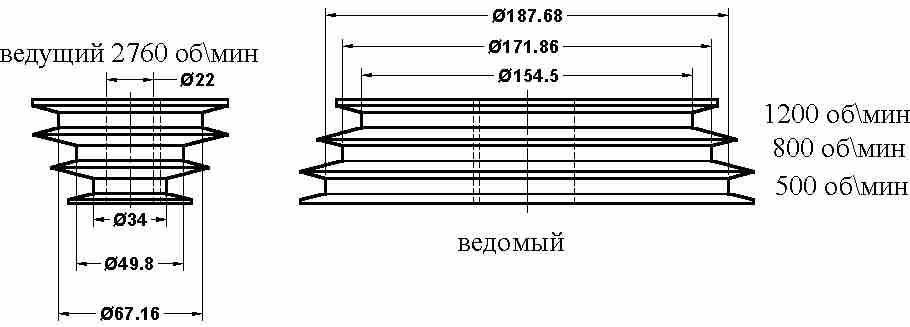

Вот:
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение rig » 30 янв 2008, 20:22

оперативно, а у меня в голове анегдот все время крутится "талеко ли до Таллина..."
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: нужно рассчитать диаметр многоручьевых шкивов

Сообщение poshka1 » 31 янв 2008, 03:26

Vovanu Большое спасибо ,дай бог тебе здоровья
Сразу видно умный человек.
poshka1

Сообщения: 6
Зарегистрирован: 28 янв 2008, 19:08
