Мотор-редукторы

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Мотор-редукторы

Сообщение EdGull » 14 ноя 2008, 13:31

именно поэтому ты эксперементировал на жене??? :ROFL:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мотор-редукторы

Сообщение =DeaD= » 14 ноя 2008, 13:33

Да и сама конструкция рамы была не сварная, поэтому еще не решился.

Добавлено спустя 1 минуту 9 секунд:
EdGull писал(а):именно поэтому ты эксперементировал на жене??? :ROFL:

Неа :) потому что до 50кг :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Мотор-редукторы

Сообщение EdGull » 14 ноя 2008, 13:33

у меня платформа из пластика была
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мотор-редукторы

Сообщение =DeaD= » 14 ноя 2008, 13:33

EdGull писал(а):у меня платформа из пластика была

Чего это за пластик такой который твой вес выдерживает? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Мотор-редукторы

Сообщение EdGull » 14 ноя 2008, 13:53

армированный 10мм
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мотор-редукторы

Сообщение ZarK117 » 14 ноя 2008, 16:42

Эксперементы на женах - это конечно дело заманчивое....но вернувшись к теме, хотелось бы узнать, какой ток енто чудо техники поглощает...и какие аккумы использовались??
Аватара пользователя
ZarK117

Сообщения: 65
Зарегистрирован: 27 апр 2007, 21:25
Откуда: Санкт-Петербург

Re: Мотор-редукторы

Сообщение EdGull » 14 ноя 2008, 17:41

как я уже писал выше, у меня акб был автомобильный 12В 75А
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мотор-редукторы

Сообщение =DeaD= » 14 ноя 2008, 18:35

Ток - вроде 2-4А без особой нагрузки, по номиналу под серьезной нагрузкой - вроде 10А написано.
Двигатели очень разнятся по своим характеристикам.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Мотор-редукторы

Сообщение RoboTok » 14 ноя 2008, 21:19

У меня под нагрузкой в виде рук зажавших колесо 250мм, ток выходил 6А и 9А при остановке колеса.
1А на холостом.

Двигатели почти такие же.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Мотор-редукторы

Сообщение ZarK117 » 15 ноя 2008, 21:06

А использовали тоже, автомобильные аккумы???
И еще вопрос по теме: кто-нибудь работал с движком МС-160??
Чтука заманчивая, так как оснащена магитным тормозом в куче с моторедуктором, реагирующем на изменение нагрузки....но вот в чем вопрос - не пойму, как это чудо запустить, уж больно стремная у него схема его последовательного возбуждения...
(изображение что-то не тянет, так что вот ссылка http://priborist.net/rus/index.php?opti ... &Itemid=54 )
Аватара пользователя
ZarK117

Сообщения: 65
Зарегистрирован: 27 апр 2007, 21:25
Откуда: Санкт-Петербург

Re: Мотор-редукторы

Сообщение ZarK117 » 30 ноя 2008, 14:38

Ребяты... нашел я эти двиги (МС-160) - шикарная штука!
Пусковой ток при 5В - 0,6 А + холостой ток 0,3 А тормозная муфта срабатывающая моментально, после отключения питания якорной цепи + максимальный момент развивается при напряжении в 24 В и токе 1А+ габариты 100 на 35 в диаметре!!! Все конечно б/у, так как снимаются с военной техники, поэтому цена за шт разнится от 650р до 125 р. :good:
Аватара пользователя
ZarK117

Сообщения: 65
Зарегистрирован: 27 апр 2007, 21:25
Откуда: Санкт-Петербург

Re: Мотор-редукторы

Сообщение Ворон » 24 дек 2008, 03:13

ага такие у нас на рынке новые в смазке по 150р взять можна мошьные звери..планетарный редуктор)) ,электро магнитный статор ,.... используются вроде в приводах у самолетиков..военных
ЗЫ спасибо за ссцыль заеду туда завтря можа еще что интересное посмотрю))
ЗЫЫ Эдгуль а может и тебе присматреться к подобному?)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Мотор-редукторы

Сообщение avr123.nm.ru » 24 дек 2008, 08:29

Ворон писал(а):ага такие у нас на рынке

Скажи поточней как рынок называется и где находится. Сможешь купить и почтой послать по предоплате ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мотор-редукторы

Сообщение Ворон » 24 дек 2008, 21:34

тебе сколько надо?в штуках))рынок не завод))вдруг много нет их?
сегодни не добрался до рынка сори..
Чеховский рынок в казани где собственно и тот заводик упомянутый находится...единственный где на весь город железяшным хламом торгуют(не комповым!)но маленький..рынок..завтра еще попробую туда доехать..попытку.

Добавлено спустя 2 часа 22 минуты 11 секунд:

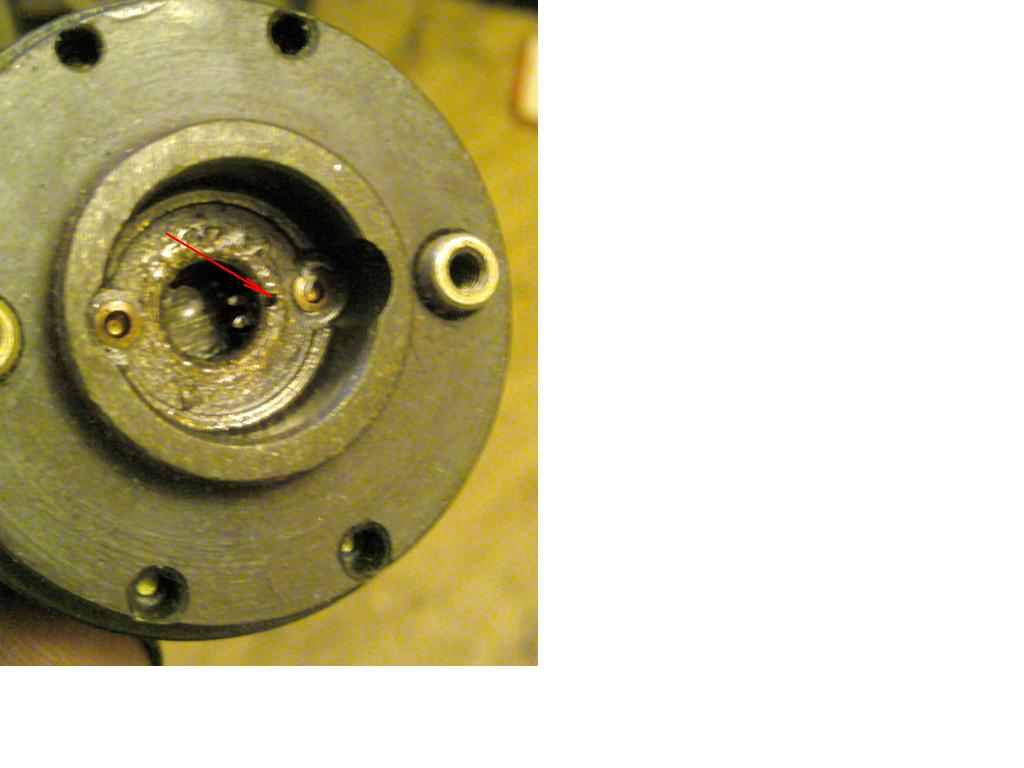

первая ступень точно не планетарная...стрелка на ось шестерни ведомой от ротора

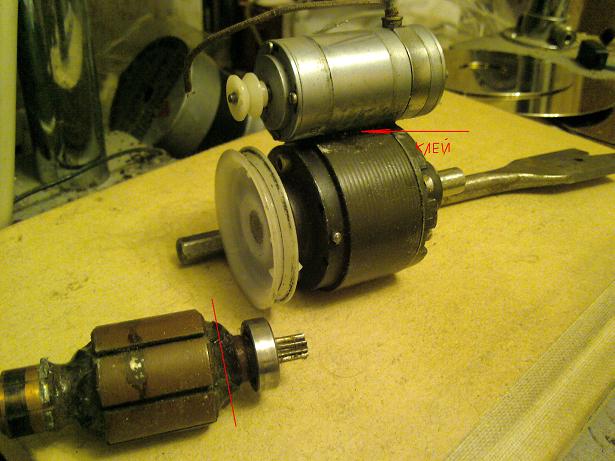

глянув на ротор я его обрезал по красной линии добавил противолювтовый второй подшипник на ось-шестерню и наклеил колесо для пасика,на корпус редуктора приклеил моторчик :roll: вот такие переделки
Вложения
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
