Подскажите идею построения станка

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Подскажите идею построения станка

Сообщение masterpc » 21 окт 2007, 17:47

Делаю станочек для изолировки тороидальных трансов. Зациклился на том, что иногда попадается лавсан (изолировочный материал) в три раза шире чем нужно, резать его невозможно. Нужно придумать систему, которая бы складывала ленту втрое при этом "проглаживая", т.е предусмотреть какой-то нагревательный элемент.
Может у кого появятся какие-нибудь идеи, буду очень признателен.
Аватара пользователя
masterpc

Сообщения: 18
Зарегистрирован: 05 окт 2006, 09:22
Откуда: Vinnica

Re: Подскажите идею построения станка

Сообщение Myp » 21 окт 2007, 17:50

посмотри как работает швейная машинка с подгибкой краёв
там лапка спецальная
вот тебе наверно надо такую же тока большой площади чтоб загибать как нужно лавсан

на пальцах сложно расказать нужно видеть
там входит плоский кусок ткани а выходит сложенный гармошкой вдоль
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подскажите идею построения станка

Сообщение TomaT » 22 окт 2007, 12:32

Называется "лапка подрубочная"

ЗЫ не гармошкой, а в трубочку сворачивает... в трое...
Последний раз редактировалось TomaT 22 окт 2007, 12:39, всего редактировалось 1 раз.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Подскажите идею построения станка

Сообщение TomaT » 22 окт 2007, 12:37

А еще, в каком-то лохматых годов журнале я натыкался на конструкцию станочка для продольной резки магнитофонной пленки, что ли, хз зачем...
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Подскажите идею построения станка

Сообщение Myp » 22 окт 2007, 13:18

TomaT писал(а):Называется "лапка подрубочная"

ЗЫ не гармошкой, а в трубочку сворачивает... в трое...

а
ну просто у меня такой лапки нету
я тока в магазине видел, посему мог попутать =)


дааа я на машинке шью и крестиком вышиваю!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подскажите идею построения станка

Сообщение masterpc » 22 окт 2007, 14:30

Думаю идея с лапкой не пойдет, нужно какой-нибудь другой принцип использовать. Может быть резаь? Тогда чем?
Аватара пользователя
masterpc

Сообщения: 18
Зарегистрирован: 05 окт 2006, 09:22
Откуда: Vinnica

Re: Подскажите идею построения станка

Сообщение Ant0ny » 22 окт 2007, 15:08

Для резки ленты используются роликовые ножи, если на несколько полос, то набор таких роликов разного диаметра. Наподобии прокатного стана - сверху и снизу ролики крутятся, а между ними лента проходит. Кромки роликов должны быть острыми, иначе будет мять а не резать.
Дома такое не выточить вобщем. Наверно легче все же вышеупомянутой лапкой сворачивать
Вложения

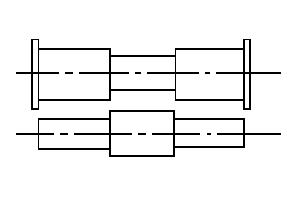

Вот такие ролики
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Подскажите идею построения станка

Сообщение Ant0ny » 22 окт 2007, 15:25

В качестве роликов можно взять пару дисков от приспособы для заточки ножей.
В хозяйственных товарах полно таких, там на двух осях болтаются по несколько дисков.
Оставить их только 2 и закрепить так чтобы они плотно торцами прилегали, между ними ленту и протягивать - будет резаться на две

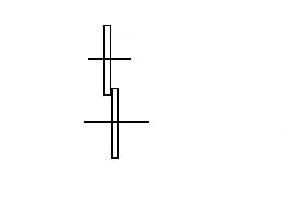

ролики

Была такая штуковина готовая - для порезки 16-мм кинопленки на две 8-мм, валялись в фотомагазинах, но счас это антиквариат
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Подскажите идею построения станка

Сообщение masterpc » 22 окт 2007, 15:57

Вот моя идея: сплющеная трубка которая через некоторое расстояния от входа ленты складывается гармошкой и таким образом лента при прохожденеии складывается втрое. На выходе можно поставить два ролика, один из которых взять от лазерника для проутюживания пленки чтобы не разлазилась.
Жду критику :)
Аватара пользователя
masterpc

Сообщения: 18
Зарегистрирован: 05 окт 2006, 09:22
Откуда: Vinnica

Re: Подскажите идею построения станка

Сообщение TomaT » 22 окт 2007, 17:51

Сгибать ленту, да вдоль, ИМХО гнилая идея. Мы в свое время пытались сделать приспособу (и отнюдь не в кустарных условиях) для сварки из ПЭТ ленты этакой кишки. Помучались и плюнули на эту затею.

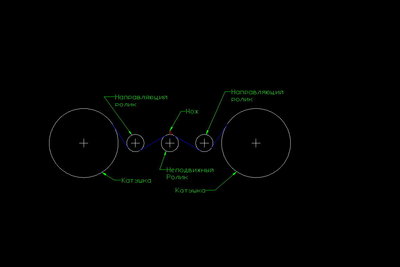

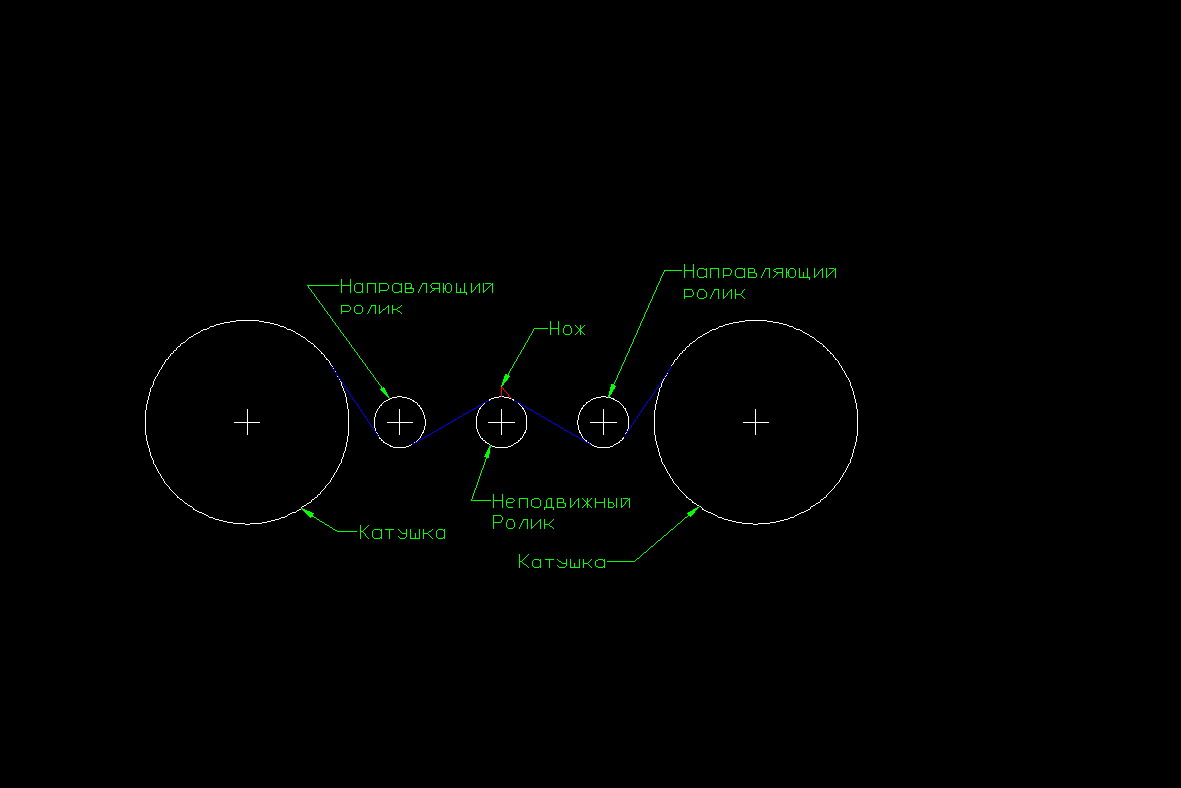

Резать я думаю более реально. Только необходимо обеспечить очень хорошую параллельность всех осей, иначе будет в сторону уводить.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов
