Как снять шестеренку с вала?

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 11:07

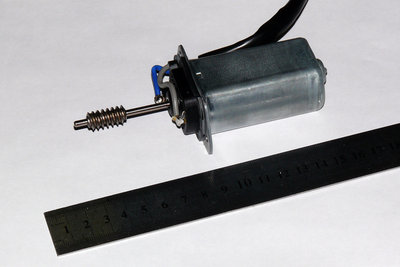

сабж собственно, но так что бы потом одеть на место.
боюсь если просто нагрею, то через вал убью сам движёк.
какие будут мысли?
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение avr123.nm.ru » 09 окт 2007, 11:13

выпресовать съемником или опрвкой.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 11:22

а в домашних условиях подручными средствами никак?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение Myp » 09 окт 2007, 11:33

EdGull писал(а):а в домашних условиях подручными средствами никак?


ну... взять тиски маленькие
и закрепить там вал так чтоб червяк опирался на губки тисков а ось свободно была между ними
и сверху аккуратно постучать молоточком 100 грамовым
должно слезть
если не начнёт слезать а тока конец вала расплющиваться то в домашних условиях нереально

ну или разобрать мотор и обмотать ротор влажной тряпочкой
быстро греть червяк на плите газовой и быстро пробовать сдёрнуть
там ротор наверняка с пластмассовыми деталями которые могут поплавится, хотя мб можно без проблем нагреть может там ничё критичного нету из пластика, проверьте.

исчо как вариант взять плоскогубцы побольше
и 1 губкой вал жать а другой губкой дальнюю сторону шестерни жать
вал желательно закрепить в тисках

если это всё не помогло значит тока 1 способ
выдернуть ось из ротора(также зажимаем в тисках чтонить одно а другое нежно но оч сильно тянем) и заменить осью от другого моторчика (если нужен мотор) или выдернуть ось и уже пробовать нагревать чисто червяк с осью(если нужен червяк)

вот... больше вариантов незнаю

после всех этих операций плюнуть, смачно обматерить производителей мотора и их родителей выбросить мотор в окно и пойти курить...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как снять шестеренку с вала?

Сообщение Master » 09 окт 2007, 12:22

я с движка снимал так:
1. Разводим тиски чтобы туда вле мотор целиком.
2. Ставим на тиски 2 мет пластин (я беру 2 скальпеля) и между ними зажимаю вал.
3. Ну а потом молотком.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 13:00

молоточек не проканал... :-(
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 13:09

а может тогда есть способы не снимая нацепить между шестеренкой и двигателем диск оптоэнкодера?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение Master » 09 окт 2007, 15:09

Если диск от мыши, то можно его надрезать с двух сторон и сломать пополам, надеть на вал, а потом склеить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как снять шестеренку с вала?

Сообщение avr123.nm.ru » 09 окт 2007, 15:14

EdGull писал(а):а может тогда есть способы не снимая нацепить между шестеренкой и двигателем диск оптоэнкодера?


В диске делают отверстие большое, а втулку на вал под этот диск делают разрезной. Складывают втулку и закрепляют ее диском энкодера. Собирать с клеем - супер или поксипол.

А диск там влезет ? колесо червячное не будет мешать ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 15:47

В диске делают отверстие большое, а втулку на вал под этот диск делают разрезной. Складывают втулку и закрепляют ее диском энкодера. Собирать с клеем - супер или поксипол.

думаю именно так и попробывать
А диск там влезет ? колесо червячное не будет мешать ?

вроде всё влезет.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 19:38

Попробывал. Всё просто супер получилось.
Завтра навешу оптопару и буду мегачуваком :-)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение avr123.nm.ru » 09 окт 2007, 19:39

просто ЧУВАЧИЛОЙ !!! Чувачилищем.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как снять шестеренку с вала?

Сообщение EdGull » 09 окт 2007, 19:39

и нефиг так завидовать!!! :-)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять шестеренку с вала?

Сообщение sergy1976 » 13 ноя 2009, 18:16

Подскажите, плиз.
А как снять пластмассовую шестеренку с двигателя из китайской игрушки, чтобы потом ее можно было поставить на другой движок?
sergy1976

Сообщения: 27
Зарегистрирован: 13 ноя 2009, 18:12
Откуда: Ярославль

Re: Как снять шестеренку с вала?

Сообщение EdGull » 13 ноя 2009, 18:20

просто сильно потянуть ее пальцами
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
