**dima** » 04 апр 2007, 10:50

Блин, с вашими эксперементами... разбил люстру, наступил на кота, а ведро вылетело в окно и упало на чейто мерс

... А все равно так и не понял - будут провода закручиваться или нет.... В принципе, МегаБизонище прав. Стоя на месте и раскручивая над головой шланг мы придаем ему вращение вокруг его продольной оси (на конце шланга с ведром). Но в тоже время в руке то, шланг не крутится (в ладошке не проворачивается)... А чё с проводами будет? В обчем голову поломал... (тому кто в мерсе :twisted: )

**lebaon** » 04 апр 2007, 18:03

а мегабизон прав, провода тогда закручиваться не будут :twisted:

но сам радар крутиться будет по 2 осям :shock:

**Myp** » 04 апр 2007, 21:00

если брать ультразвуковой радар в котором приёмник и передатчки конструктивно 1 штука, ну не как обычно отдельно излучающая головка отдельно принимающая

то совершенно свободно можно вращать этим передатчиком на проводах всё равно он круглый
а саму плату радара закрепить жёстко
получится как ведро на верёвке тока заместо ведра излучающая-принимающая головка

**Валерос** » 04 апр 2007, 23:07

Вполне жизнеспособно, ещё один флажок поставил МегаБизону, осталось гибкие провода найти...

**Myp** » 04 апр 2007, 23:22

Валерос писал(а):Вполне жизнеспособно, ещё один флажок поставил МегаБизону, осталось гибкие провода найти...

идёшь на улицу
и отрываешь трубку от телефонного аппарата с корнем
дома разбираешь и вынимаешь отличные провода с шёлковым кордом и устойчивые к частому изгибу

**Валерос** » 04 апр 2007, 23:35

Вандал!!!

Зачем-же разбирать, пусть в оплетке остаются... дольше продержуться :lol:

**MegaBIZON** » 05 апр 2007, 00:07

Вот! Сами всё прикрасно додумали

Пасиба за флажог! Пойду махать

**SSG** » 05 апр 2007, 10:50

А как его крутить тогды? Мехника усложнится существенно.

**MegaBIZON** » 05 апр 2007, 11:07

эти...
как называются?..
Ну, шестерёнки, которые крутит одна другую под углом 90".
Так вот:
К одной, которая статична, сквозь неё жостко креписта кабель,
к другой, которая катается по краю первой, тоже жостко креписта кабель. И ведро. то есть радар! ггг
Если колёсы по радиусу и по кол-ву зубов одинакие, то проводог перекручиваться не будет.
В идеале тонкий устойчивый к перегибам кабель, пропущеный сквозь пружину. Тада хрен оно когда здохнет :twisted:

**SSG** » 05 апр 2007, 12:05

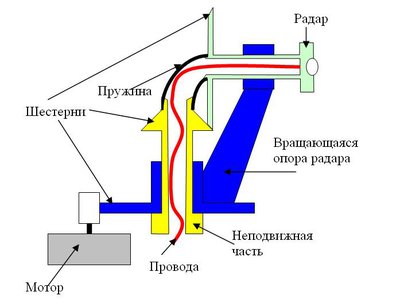

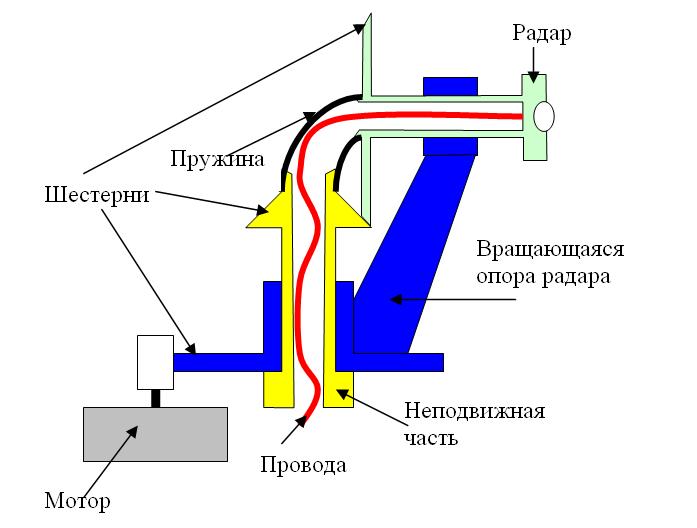

Короче воть. Может и не совсем по правилам черчения и слишком схематично, но старался...

**Myp** » 05 апр 2007, 12:08

ага
ток шестерёнки нарисуй одинакового диаметра=)

**SSG** » 05 апр 2007, 12:47

Myp писал(а):ага
ток шестерёнки нарисуй одинакового диаметра=)

И не буду. Схематично жа!
Да и не обязательно такие угловые использовать. Можно, например, на радаре обычную поставить, а на неподвижной части - с зубчиками сбоку.

**XEOn8** » 05 апр 2007, 18:37

SSG
Очень даже понятно получилось, у меня так не выходит, что нарисую - через пару дней сам понять не могу.

**MegaBIZON** » 05 апр 2007, 21:06

Ну... Вопчем так

Малацца!
Отламываю кусочек флажка

половинку...

**Tracer** » 06 апр 2007, 15:36

И Вы хотите сказать что устройство (по последнему эскизу) будет работать?
И сколько оборотов оно выдержит? 100 а может 50?

ИМХО - НЕ ВЕРЮ

PS В принципе имеет право на жизнь Если выполнено условие равенства угловых скоростей и противоположности их направления
