Сообщение Myp » 22 мар 2007, 16:35

вобщем такая проблема
из чего бы сделать ооочень маленькую червячную передачу
чтоб полная длинна червяка гденить 10-15 мм а диаметр шестерни 20-25 мм
чтото наподобие многооборотного резистора, но вибромотор от мобилы слабенький для него
пробовал саморезы самые тоненькие, у них винт слабо закручен, у болтиков тоненьких наоборот слишком мелко...

хочется поворачивать лазерную головку от лазерной указки и так чтоб привод компактный был
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 22 мар 2007, 16:40

Обычные винты М3 М4  и шестеренки из часов из будильников с подходяшими зубками.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 22 мар 2007, 17:02

пробовал с М3, но ничего не смог подходящего подобрать на роль шестерёнки, да и там высота резьбы совсем малюсенькая я боюсь зацеплятся не будет

и ещё проблема как этот винт вторым концом закрепить? одним концом с трудом я к валу прилепляю, в дрель зажал да обточил его до совсем тонкого
а вот второй конец...

несудьба наверно


может мона откудато выковырять чтото такое???
я видел в очень старом дисковом телефоне был подходящий червяк с колесом, он там скорость вращения диска ограничивал
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 22 мар 2007, 17:26

Myp писал(а):я видел в очень старом дисковом телефоне был подходящий червяк с колесом, он там скорость вращения диска ограничивал

Да, есть там такая херь, но там наоборот - шестерня крутит червяка (тем и тормозится). Шаг на том червяке дюже длинный, вот он и позволяет шестерёнке себя прокручивать. А при обратном ходе (червь -> колесо) площадь лобового сопротивления у него выше, чем при использовании правильных червей, и будет куча трения... или море литола.
Вопчем в составе классической червячной пары этот ыгзэмпляр малопрегоден. Помоему так.
Аватара пользователя
MegaBIZON

Сообщения: 6088
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Валерос » 23 мар 2007, 01:04

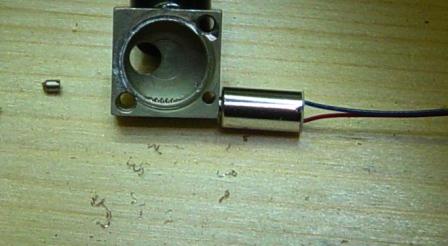

Может от червяка этого подстроечника отрезать головку и просверлить в нём отверстие для вала вибродвигателя диаметром 0,7 мм? Вот так:
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 23 мар 2007, 01:07

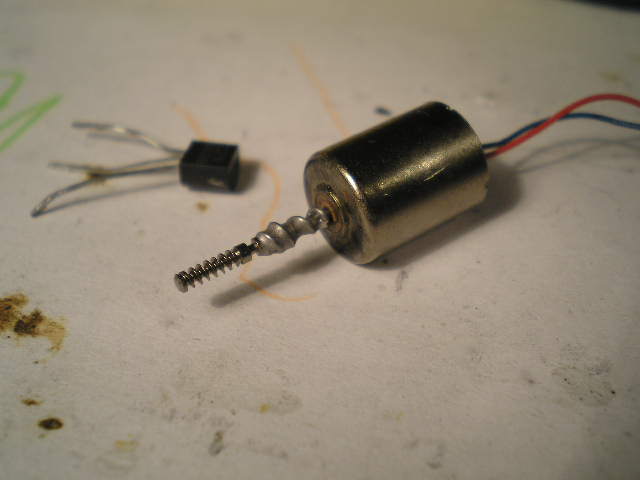

А потом этот микрочервяк насадить на микродвигатель:
Вложения
Последний раз редактировалось Валерос 23 мар 2007, 01:09, всего редактировалось 1 раз.
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Myp » 23 мар 2007, 01:09

а чем ты таким интересным сверлил???
я таких штук не видел, я пробовал обычным сверлом, ну которым дырки в плате сверлю, так оно сразу сдохло


мне усилие не надо совершенно
просто нужен оч компактный поворотный механизм
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 23 мар 2007, 01:11

Так ты же говорил что работал у стомотолога, там я и покупал сверла с толстым концом.. :)
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Myp » 23 мар 2007, 01:15

гы
яж не стоматологом работал=)
я по компутерам
с ренгеном цифровым игрался, настраивал его
за клиентской базой, за компами следил=)


и чё такое сверло номано железо сверлит?, хм нафига такое суперсверло для стоматолога?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 23 мар 2007, 01:21

Да одно сверло стоит 35р -должно сверлить, а червяк похоже медный или латунь...
Стоматологу не нужно, а вот ювелиру пригодится, в этом магазине и ювелиры водятся.... :!:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение MegaBIZON » 23 мар 2007, 09:17

Валерос малаччина :wink:
Но со сверлением возможен такой трабл: самую капельку неровно, чуток не идеально, и вся соосность херится.
Со стопудовой точностью такое лучше делать на мелких токарных станках. Ну да, и у меня такого нету :) Но в продаже видел...

Мне кажется, тут лучше паять (ну да, диагноз...). По крайней мере если чё криво, корректируется довольно легко, и всегда моно переделать. Да и прочнее 8)
Вот, берёг для Авээрэвской темы про мелкие рулевые механизьмы. Думал выложить туда, когда доделаю.
Вопчем вот:

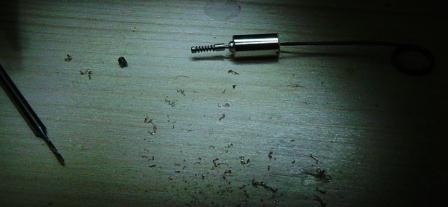

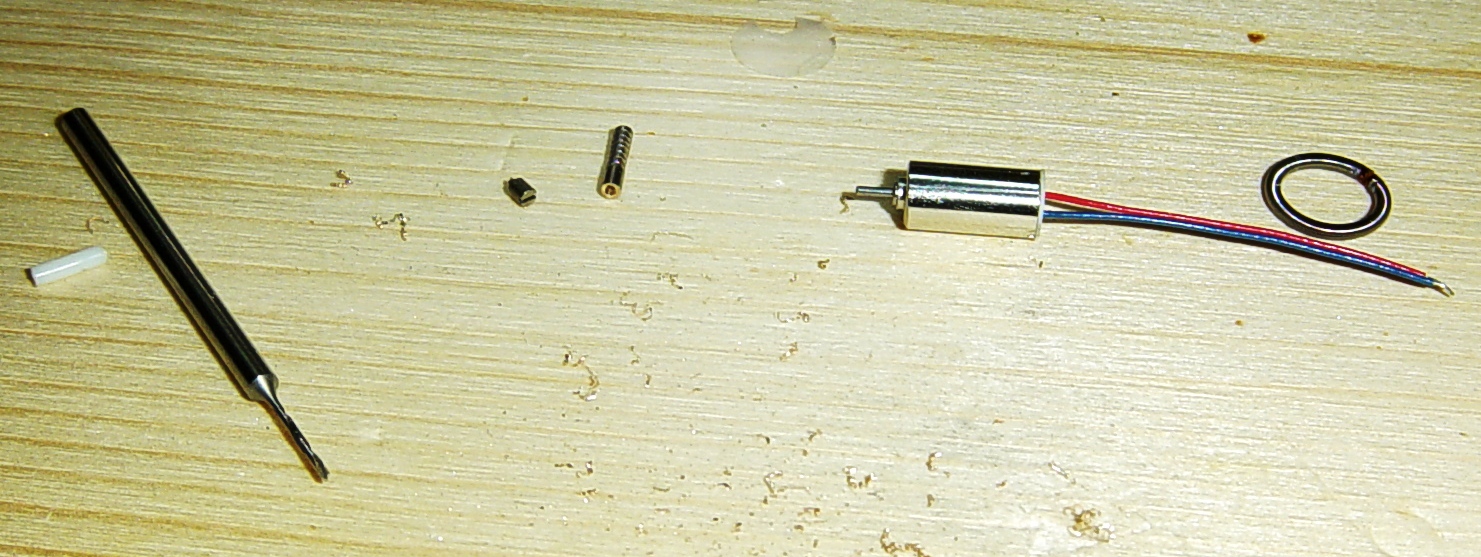

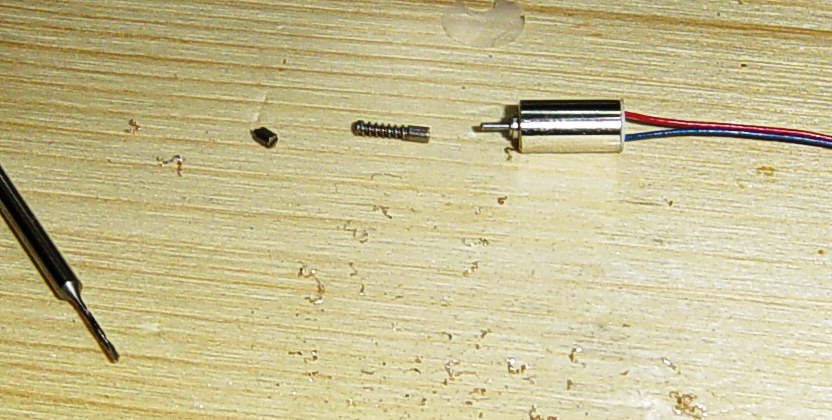

Вложения
.JPG
На этом этапе главное - не про... не прозевать соосность. Чтоб ваще чётко.
.JPG

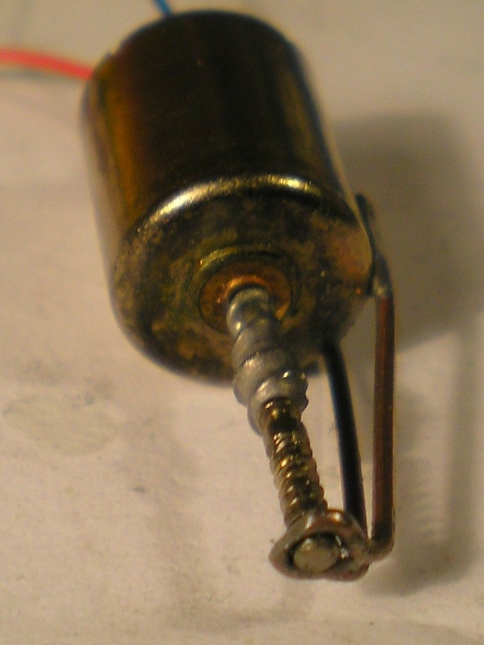

А когда нет никаких биений, мона и вторую точку опоры примутить.
