редуктор и рулевая машинка из многоборотного перемен резист

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

редуктор и рулевая машинка из многоборотного перемен резист

Сообщение avr123.nm.ru » 11 мар 2007, 00:51

Смотрите как сделать редуктор из многообортного переменого резистора :

http://forum.roboclub.ru/IPBoard/index. ... entry10413

я предложил добавить туда электронику - openservo.org - и полчится серво - рулевая машинка микро !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение MegaBIZON » 11 мар 2007, 00:58

Классная штучечка! :D
Надо поизмываться на досуге :twisted:
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Валерос » 11 мар 2007, 17:31

Зачётная штука! Попробуем на досуге...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Vovan » 11 мар 2007, 18:50

Пройденый этап. Вывод - БАРАХЛО!
http://www.roboforum.ru/viewtopic.htm?t ... 0&start=15
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 11 мар 2007, 19:23

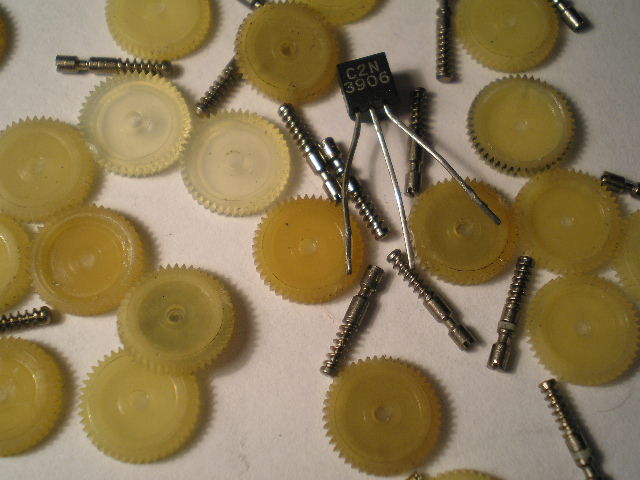

Ну, барахло-небарахло, чорт иво знает...
Но немного себе накивирял 8)
Штучки неплохие, может и пригодятся.
Но не стоит забывать, для чего они создавались изначально - раз в сто лет покрутить и забыть. То есть могут и подвести... Хотя выглядят колёсики, да и на ощщупь, весьма долговечными :) Ибо не стоит забывать также, что это галимый совок! Стало быть весчь с запасом прочности :wink:
Но мелочь... аж жуть :shock:
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Vovan » 11 мар 2007, 21:09

С другим движком - проблем нет - работает как здрасте и даже обратную связь осуществляет! А вот с вибромотором - не работа, а мУка...
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 11 мар 2007, 21:16

Гым... А в чём проблемы с виброй?
Так-то вибра была бы тут в тему.
А то любой другой рядом с этими пусями, что слон...
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Vovan » 11 мар 2007, 22:34

В том топике я вроде подробно всё описАл, не смотря на безосновательную критику оппонентов, мой пост попрежнему актуален и достаточно информативен.
Могу добавить, что червяк (если вы заметили) в ентом резисторе не в осях закрепляется, а в полости (в трубочке) и трение естественно огромно, для вибромотора вращать его напрямую - просто невыносимо... Поэтому я и поставил дополнительные две шестерни (кроме ведущей и ведомой ещё промежуточную пару). И вот тогда получилось что-то похожее на моторедуктор способный двигать хоть что-то. Однако (сознаюсь) пристроить на этот редуктор ещё две шестерни - задача не из лёгких, тем более что шестерни от маленьких мех. часов. Второй такой редуктор меня уже под дулом пистолета не заставишь строить...
При использовании же моторов типа от сиди или кассетников - редуктор действительно выглядит несколько несоразмерно, но работает неплохо, а размеры... ну что ж размеры...
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Vovan » 11 мар 2007, 22:48

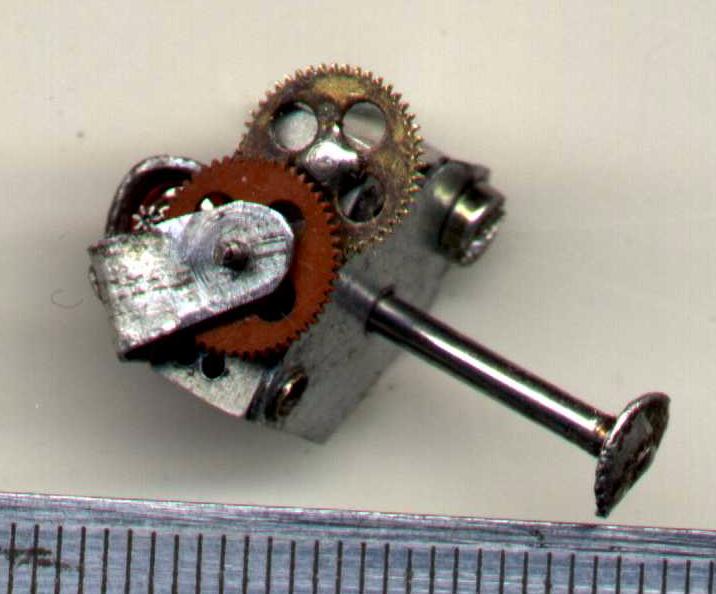

Фотки не очень, ну хотя бы не голословно всё...
Вложения
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Vovan » 11 мар 2007, 22:49

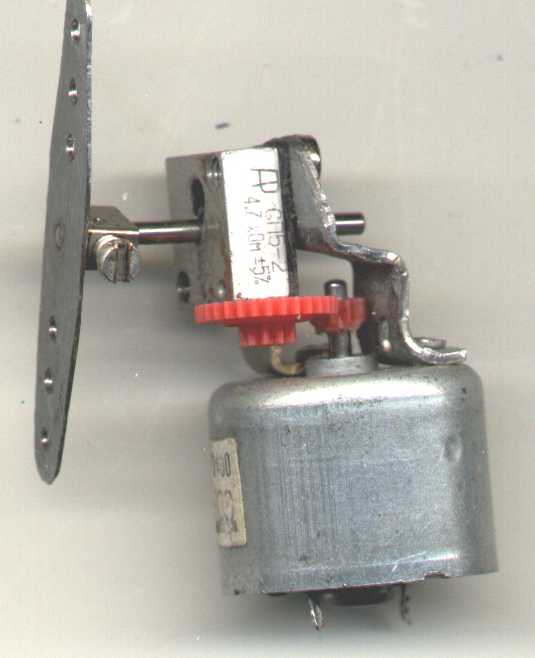

И вот:
Вложения
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 11 мар 2007, 23:00

Могу добавить, что червяк (если вы заметили) в ентом резисторе не в осях закрепляется, а в полости (в трубочке) и трение естественно огромно...

Ну это да, согласен. Я потому и не стал сохранять корпуса - сразу понял, что заморют они меня.
Как теперь червяка крепить... Думаю, победю. А может и нет. Нет, победю! Когда-нибудь :?
Поэтому я и поставил дополнительные две шестерни (кроме ведущей и ведомой ещё промежуточную пару). И вот тогда получилось что-то похожее на моторедуктор способный двигать хоть что-то.

А скорость та ещё, наверное, была :|
Однако (сознаюсь) пристроить на этот редуктор ещё две шестерни - задача не из лёгких, тем более что шестерни от маленьких мех. часов.

:!: Тогда ты просто монстер таких дел :twisted: Аплодирую лёжа (ибо фшоке)...
При использовании же моторов типа от сиди или кассетников - редуктор действительно выглядит несколько несоразмерно, но работает неплохо, а размеры... ну что ж размеры...

Ну... Ежели получится засадить этого червяка в более подобающую среду, нежели полость, то и вибра потянет (да как потянет!).

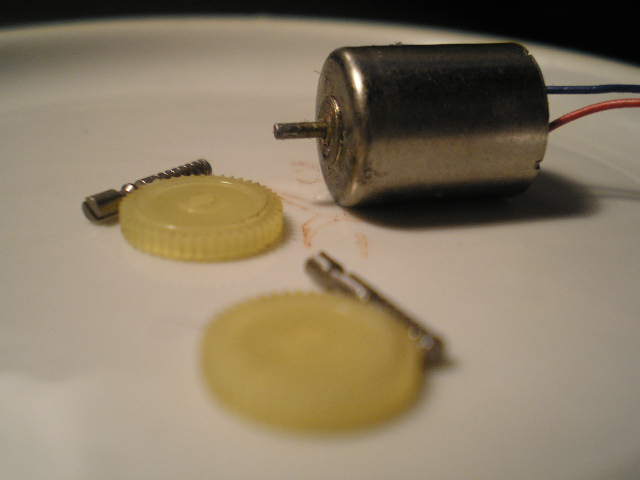

А коль не потянет, то есть и такое двигло (см. картинко). Уж в нем то мышинных сил поболее будет.
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 11 мар 2007, 23:05

Фотки не очень, ну хотя бы не голословно всё...

И вот:

Мдя...
Круто.
Действительно, такой геморой наврядли повторять захочется.
Таки жму лапу :D
Аватара пользователя
MegaBIZON

Сообщения: 6086
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение lebaon » 13 мар 2007, 16:09

и я жму, хоть и был оппонентом :wink:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье
