Двигатели.

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Сообщение avr123.nm.ru » 03 дек 2006, 01:14

вот здравая мысль.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение leow » 03 дек 2006, 13:11

Но ведь жалко ждип разбирать, чтобы таракана с него сделать!  :shock:
leow

Сообщения: 7
Зарегистрирован: 29 ноя 2006, 22:27
Откуда: Украина

Сообщение avr123.nm.ru » 03 дек 2006, 13:38

жалко - не разбирайте.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение dima » 13 янв 2007, 02:29

моторчик от сидюка перематывается за 20 минут. 80 витков на зуб проводом в эмалевой изоляции диаметром 0,2-0,25. Можно 70 витков сделать, будет мощнее но грется будет. На холостом ходу ток потребления 50мА.
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение D-M » 13 янв 2007, 11:12

dima писал(а):. На холостом ходу ток потребления 50мА.

для тараканчиков эт многовато  :roll:
а не моглибы вы раскозать поподробнее про перемотку двигателей (я слышал моделисты как-то перематывают обычные моторы так что скорости у них получаются ай-яй)
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение avr123.nm.ru » 13 янв 2007, 12:53

на rcdesign.ru
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение dima » 14 янв 2007, 03:26

Чесно говоря рассказывать то и нечего... расчеты не какие не проводил, да и не знаю как. Просто взял и намотал проводом который попался под руку (немного толще чем родной) до заполнения. Вот и все. получилось нормально. Только что закончил платформу делать. Уже сегодня, только днем выложу фотки, если до компа доберусь... Скорость бешенная... тягло - ложу две гантели килограмовые - тянет почти с такой же скоростью, только трогается медленнее... правда моторы не перемотанные, взяты от защелок дверных автомобильных (с автосигнализации) и шестерни от туда же... 4 редуктора сделал и поставил в подходящий коробок.
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение avr123.nm.ru » 14 янв 2007, 12:58

зачем их перематывать - они и так супер!
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение dima » 14 янв 2007, 18:31

зачем их перематывать - они и так супер!

Не все и не всегда. Мотор с сидюка, который крышку открывает - 12 вольтовый. При питании 5 вольт, мощности у него почти 0. А вот если перемотать... от 5 вольт крутит так, что трудно руками остановить....
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение avr123.nm.ru » 14 янв 2007, 19:04

я ж отвечал про мотры от приводов авто замков !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение dima » 14 янв 2007, 21:22

А этих моторов это тоже касается. При питании 5 вольтами у них мощи мало. Только при 9,6 они уже что то могут. А перематываются тоже очень легко, и результаты хорошие.
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение avr123.nm.ru » 14 янв 2007, 22:07

у меня они от 4 акумов по 1.2 прекрасно работали.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение dima » 14 янв 2007, 22:54

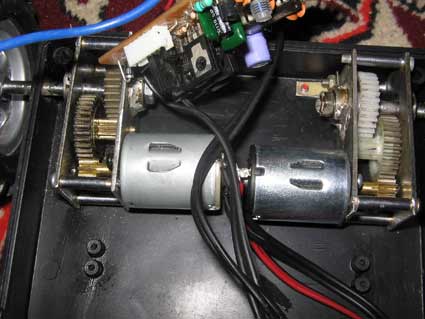

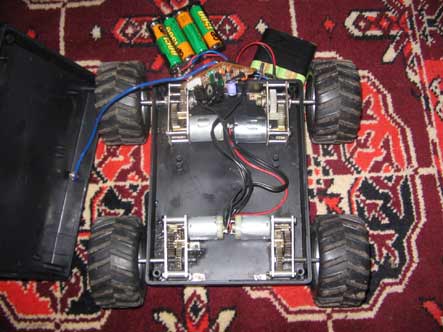

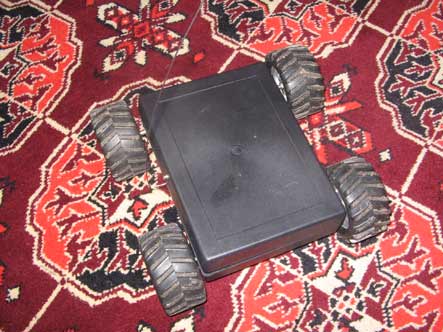

Ну... не знаю. Вот мое шасси. От двух паков по 4 аккумулятора мотается как угорелый... и тяга класная, тянет две коллограмовых гантели - если подъехать вплотную к стене, остановиться и потом дать газу, то он заезжает на стену и переворачивается. Если от одного пака (4,8 вольт) на стену не заезжает и вяленько передвигается... вот видео - 2мега -  http://www.ankas.indexpage.ru/Video/Shassi_2.rar
а это предидущая версия на редукторах с поворота фар в иномарках - http://www.ankas.indexpage.ru/Video/Shassi_1.rar
Вложения
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение avr123.nm.ru » 14 янв 2007, 23:09

если фотки у вас в масштабе то эти моторы короткие. у меня из авто актуаторов они более удлинены и значительно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение dima » 14 янв 2007, 23:22

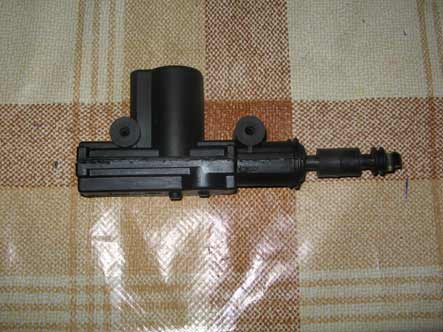

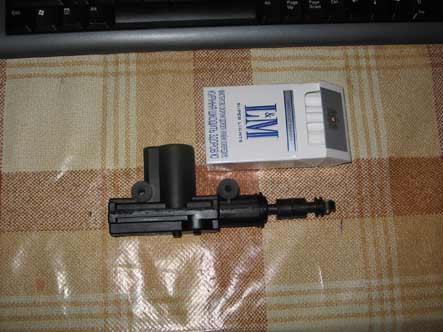

Фото естественно в масштабе. Вот такие актуаторы
Вложения
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk
