roboforum.ru

Технический форум по робототехнике.


Центрифуга(миксер) для паяльной пасты

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Центрифуга(миксер) для паяльной пасты

Сообщение space » 17 ноя 2019, 22:25

P. S Уф... Давнеееенько меня здесь не было :on_off:
Всем привет) Такое дело приобрёл в резоните 500 г паяльной пасты хорошей. Мешать её с помощью палочки или подобного нет желания, хочется соблюсти максимально правильную подготовку пасты к работе. Так плюс к перемешиванию добавляется еще 8 часов прогрева пасты после холодильника при комнатной температуре. Для перемешивания\прогрева нужна центрифуга. Стоит она крайне дорого и непонятно за что - БП, мотор, ремни, шкивы, стальной корпус, таймер - и это стоит минимум 100000руб. Дешевле не нашел. Решил выяснить как собрать свою. Убил на это весь день в поисках информации, вплоть до старых советских видео о планетарных механизмах (ссылка, если кому интересно) Но информации минимум :( Из того что нашел, приведу ниже на фото и кому не сложно, кто лучше представляет такие механизмы, объясните как и что. Благодарю.
Повторить надо след.: Вал мотора вращает шкив в горизонтальном положении и основание на котором находится ёмкость под углом 45 градусов. Шкив на валу мотора должен передавать на ведомый шкив вращение, но шкив находится под углом. Как передать это вращение так чтобы и основание вращалось и ёмкость? Образцы приведу на фото с комментариями своими.
Вложения
это то что требуется реализовать.
Самая простая система, но с пассивным вращением ёмкости, которая как я понял крепится за счет подшипника в основание шкива. Но медленное вращение не очень как мне кажется подходит.

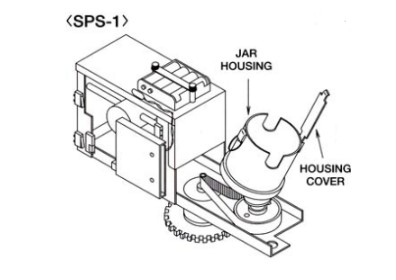

SPS-1 является центрифугой, содержащей вращающееся коромысло, на одном конце которого закреплен наклонный держатель банки с паяльной пастой, а на другом – автоматически регулируемый противовес. Планетарное движение банки, достигаемое за счет того, что держатель медленно вращается в направлении противоположном вращению коромысла, вызывает перемещение пасты внутри банки, приводящее к ее перемешиванию и одновременно к повышению температуры за счет взаимного трения внутренних слоев пасты.

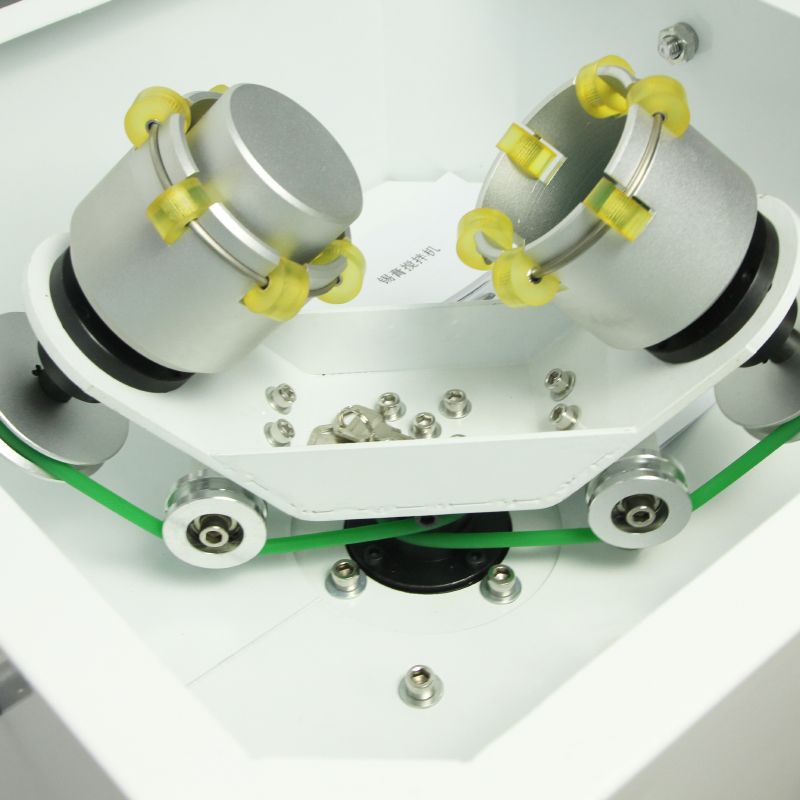

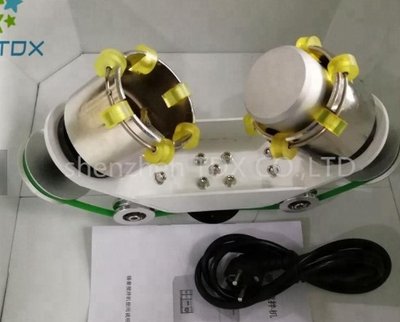

это одна из центрифуг для двух банок 500 г. Видно что передача ременная, но как устроенно под площадкой в области вала мотора не понятно
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение ilalexey » 18 ноя 2019, 01:12

Во ты блин дал - "убил аж целый день". Тут тему чужую изучая и пару месяцев уходит(да пол года даже).
Аватара пользователя
ilalexey

Сообщения: 3098
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Центрифуга(миксер) для паяльной пасты

Сообщение space » 18 ноя 2019, 03:55

ilalexey писал(а):Во ты блин дал - "убил аж целый день". Тут тему чужую изучая и пару месяцев уходит(да пол года даже).

когда по существу сказать нечего, лучше промолчать, умней казаться будете :wink:
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение ilalexey » 19 ноя 2019, 13:42

Я это к тому, что чтобы вам умнополезное ответить, нужно как и вам потратить время на изучение вопроса. Т.е потратить свое время для вас т.к. вам своего часа ой как много и жалко для себя.
Аватара пользователя
ilalexey

Сообщения: 3098
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Центрифуга(миксер) для паяльной пасты

Сообщение space » 19 ноя 2019, 14:53

ilalexey писал(а):Я это к тому, что чтобы вам умнополезное ответить, нужно как и вам потратить время на изучение вопроса. Т.е потратить свое время для вас т.к. вам своего часа ой как много и жалко для себя.

Вы серьёзно или притворяетесь? :durak: Я никого не прошу потратить своё время на изучение материала, а прошу поделиться знаниями которыми возможно уже кто то обладает или знаком с такими вещами (как и что устроенно) В конце концов поделиться своими догадками и вариантами об устройстве. Ах да, надо будет потратить СВОЁ время чтобы написать ответ, но форум создан для обсуждения между людьми всяких тем, что подразумевает потратить некоторое время своё. Или он для чего то иного по вашему мнению существует? Вот вы уже потратили своё время на пару бесполезных сообщений. Не знаете по этой теме ничего, жаль, прочитали и прошли мимо, а не разводить демагогию на тему несуществующей ленивости поиска информации с моей стороны, тратя на это своё драгоценное время.

Печально, на 3today люди оказались более отзывчивыми, хотя тема и не относится к 3д печати. Для тех кому интересна эта тема, обсуждение здесь, более живое :idea:

В целом как раз там благодаря догадкам и предположениям разобрались с механизмом как на 3 фото. Коллективно, дружно так сказать. В целом всё стало понятно просто после обсуждения. И всё! А вы продолжайте дальше писать :good: бесполезный текст, у вас отлично получается =)
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение setar » 19 ноя 2019, 18:37

Уважаемый, форум для того чтобы отвечали и обсуждали.
Вы своими нападками отбиваете всякое желание что то отвечать - вдруг Вы сочтете ответ недостаточно конструктивным.
Поэтому и ответов нет: заработана репутация "лучше пройти мимо, чем быть обвиненным в пустом трепе"
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Центрифуга(миксер) для паяльной пасты

Сообщение space » 19 ноя 2019, 19:40

сложно посчитать ответ данный по делу недостаточно конструктивным.
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение Angel71 » 19 ноя 2019, 20:11





http://avipre.com/products/printers/softener//AVI%20-%20Solder%20Paste%20Softener%20(SP-0401).pdf
Аватара пользователя
Angel71

Сообщения: 10600
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Центрифуга(миксер) для паяльной пасты

Сообщение space » 19 ноя 2019, 20:32



Думаю такой механизм для перемешивания не совсем подойдёт(как на видео)
1. Из-за густоты пасты. Предварительно надо её нагреть до комнатной температуры(выставив её из холодильника на 6-8 часов) для перемешивания и скорей всего потребуется тара большего размера для перекладывания её в такой "миксер"
2. Контакт с воздухом + такое перемешивание. Ускорит высыхание пасты
3. Потери пасты большие

А так в целом разобрались уже, спасибо. Пока в планах сделать мини макет, чтобы покрутить, посмотреть в живую для понимания. А так в центре мотор и два шкива. Коромысло фиксируем на валу. В центре вместе с валом два шкива неподвижных. Они будут зафиксированы на основание корпуса. А далее всё как на фото центрифуги.

Добавлено спустя 3 минуты 5 секунд:
pdf файл не сразу увидел, благодарю). видел такую, но расположение ёмкости под 45 градусов мне кажется более правильным, хотя горизонтально расположить несколько проще в плане механики
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение Angel71 » 19 ноя 2019, 21:03

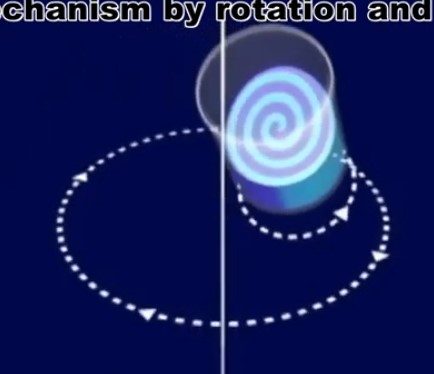

к чему такая прямолинейность? на видео наглядно мульён какой-то вариант визуализации планетарной передачи. абстрагируйтесь хоть иногда, помогает.
на фото и в пдф это детально о некоторых вариантах конструкций миксеров для паяльной пасты. под каким углом ёмкость это фиолетово, он в таких конструкциях как пирведены легко меняется.
space писал(а):Пока в планах сделать мини макет, чтобы покрутить, посмотреть в живую для понимания.

дело конечно ваше, каждому своё. но имхо почаще в голове "прокручивать"/"рендерить"/... не помешает - быстрей понимание как что работает приходить будет и меньше в програмках чертить понадобиться или макетов делать.
тот миксер, что на втором фото в первом сообщении, более чем детально тут описан http://avipre.com/products/printers/softener//AVI%20-%20Solder%20Paste%20Softener%20(SP-0401).pdf. бонусом там ещё один из вариантов, как под углом ёмкость наклонять можно. первый вариант вы уже мульён раз видели на третьем фото в первом сообщении.
Аватара пользователя
Angel71

Сообщения: 10600
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Центрифуга(миксер) для паяльной пасты

Сообщение space » 19 ноя 2019, 21:25

Angel71 писал(а):к чему такая прямолинейность? на видео наглядно мульён какой-то вариант визуализации планетарной передачи. абстрагируйтесь хоть иногда, помогает.

:pardon: понял, как механизм да, годно

Angel71 писал(а): на фото и в пдф это детально о конструкции миксеров для паяльной пасты. под каким углом ёмкость это фиолетово - в любой момент конструкцию элементарно немного изменить и будет какой надо угол.


Домой приеду и детально гляну пдф.

Angel71 писал(а): дело конечно ваше, каждому своё. но имхо почаще в голове "прокручивать"/"рендерить"/... не помешает - быстрей понимание как что работает приходить будет и меньше в программках чертить понадобиться или макетов делать.
здесь скорей ради интереса, мотор нужный все равно не раньше чем через месяц доставят
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение Angel71 » 19 ноя 2019, 22:00

если захочется извращений на двух моторах, в природе есть такая штука как slip ring. готовые недорого на али есть, при желании поиграться можно и сделать.
Аватара пользователя
Angel71

Сообщения: 10600
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Центрифуга(миксер) для паяльной пасты

Сообщение space » 19 ноя 2019, 22:02

Angel71 писал(а):если захочется извращений на двух моторах, в природе есть такая штука как slip ring. готовые недорого на али есть, при желании поиграться можно и сделать.


не-не-не) на двух моторах точно нет
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Центрифуга(миксер) для паяльной пасты

Сообщение sergey2x » 20 ноя 2019, 01:17

sergey2x

Сообщения: 198
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Центрифуга(миксер) для паяльной пасты

Сообщение ilalexey » 21 ноя 2019, 00:10

Вотжешблин.. Попал, так попал.
Если меня касается фраза про 1.5 человека, то вполне могу гордиться собой по вполне предсказуемым соображениям.
По теме. Аппарат конечно прикольный на видео, но он ли вам нужен? Центробеги используют для сепарации, а паяльная паста состоит из тяжёлой дисперсии и жидкости. Вам, на сколько я понял, нужна однородность. То, что вещество нагревается при таком движении весьма сомнительно имхо.
Шнек с нагревом или в духе этого месилка, думаю, и быстрей бы справилась и глупые телодвижения не делала(за что, собственно, та контора и сдирает деньги).
Как-то так.

Добавлено спустя 2 часа 38 минут 57 секунд:
Как так? Не по теме сфлудил - ответ за час готов. По теме ответил - молчание.
Ну и кто тут кто?
Аватара пользователя
ilalexey

Сообщения: 3098
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb


Вернуться в Механика

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Mail.ru counter
