Как выбрать червячный редуктор и двигатель для экструдера?

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Как выбрать червячный редуктор и двигатель для экструдера?

Сообщение dingoapp » 06 апр 2019, 22:39

Здравствуйте!

Прошу прощения за возможный глупый вопрос, совсем ничего в этой теме не понимаю, так как по жизни программист.

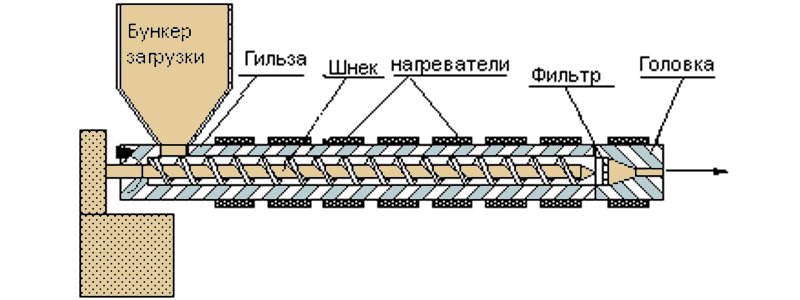

Я хочу сделать экструдер для пластика ABS (не нити, а для литья форм). Для тех кто не знает что это, прикрепил изображение.

Задача - вращать сверло по дереву с параметрами - диаметр 38 мм, длина 460 мм, вес 1400 грамм.
Скорость вращения хочется регулировать от 30 и более оборотов в минуту.

Выбор мой пал на червячные редукторы nmrv 030, nmrv 040 - из каких соображений не понятно, но думается что то большее - лишнее.

Какой в таком случае нужно взять червячный редуктор и с каким передаточным отношением в паре с каким мотором (по мощности, модели)?
Мотор планирую подключать по 220V.

Спасибо!
Вложения
dingoapp

Сообщения: 2
Зарегистрирован: 04 апр 2019, 01:30

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение ilalexey » 10 апр 2019, 16:47

Я даже и не программист, но сдаётся, что у вас ничего не выйдет из этой затеи.
Для литья в форму, подход к вопросу "сверло для дерева" не пройдёт. Нужно ещё поступательное движение шнека учитывать и разный профиль по всей длине спирали. Плюс болтанка, как в варианте с труба/сверло не пройдёт.
т.е. при литье в форму шнек должен работать как поршень, а при выдавливании нити этого не нужно.
Аватара пользователя
ilalexey

Сообщения: 3098
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение u235 » 10 апр 2019, 18:58

Присоединюсь к предыдущему комертарию.
Шнек хорош конечно для передачи материала, но почему Вы уверены, что шнек, в данном случае, создаст достаточное давление? Нагреватели у Вас по всей длине и можно предположить, что 240 градусов будет достигаться уже за 50-70мм от бункера. Думаю шнек просто забьется крошкой у выхода бункера и будет все это дело крутиться не выходя из сопла. Если давить на крошку в бункере она заклинит шнек ибо размер крошки заведомо больше зазоров гильзы и бункера.
Кроме того в случае сверла почти пол метра биение на конце я думаю будет довольно большим. А Вам нужно биение в пределах десятки - двух. Если бы было сверло 10-12 мм можно допустить, что его выгнет под гильзу. 38 - это уже взрослый размер и такое не прогнет (С другой стороны зато не лопнет :))
Может у Вас есть уже рабочий прототип, который Вы покрутили руками и все работает? Очень бы хотелось взглянуть ибо тема интересна.
u235

Сообщения: 6
Зарегистрирован: 24 янв 2017, 13:32

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение Angel71 » 10 апр 2019, 19:22

dingoapp писал(а):Выбор мой пал на червячные редукторы nmrv 030, nmrv 040 - из каких соображений не понятно

это не выбор, а тупость. с таким же успехом можно выбирать по цвету краски, что бы там какие котики нарисованы были или ещё чего такого. параметры не с потолка берут, их рассчитывают. то, что программист, это никого не волнует. или вникай или не майся дурью - забрасывай затею или заказывай разработку/создание станка.
что бы спроектировать станок, понадобиться очень много нового изучить. от балды ничего не делается - кучу всяких вещей рассчитывать надо. ещё крайне полезным будет не на листочке и не в голове это всё "рэндерить", а в какой специализированной программе проектировать. все нужные детали скорей всего достать просто не реально будет. из чего делать и какие виды обработки понадобятся и кто это будет делать это ещё один немаловажный момент. туда же проектирование и создание форм. но это тоже пока не важно - захотите, есть склонности, всё получится.
а теперь самое главное, т.е. начало. сделать термопласт и тем более полу[автоматический] ни не реально, но и не взмахом волшебной палочки делается + это не быстро, денег тоже стоит. у вас с термопластами вообще хоть какой опыт/знания есть? и что пока чуть более важно, а моторизированный именно сейчас точно нужен? если объёмы небольшие или ещё чего, может для начала стоит с более простого варианта начать? можно сделать "шприц" и давить руками, если детали позволяют. если чуть получше, не сложно сделать с использованием рычага и ручками, ручками. не быстро, но при небольших объёмах или пока механизированный проектируется и делается, вполне можно и не автоматизированный сделать и на нём понемногу начинать обкатывать или делать небольшие партии деталей.
Последний раз редактировалось Angel71 10 апр 2019, 19:28, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 10615
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение Aseris » 10 апр 2019, 19:27

Если для мелкосерийного производства то вот:
Гуглить: Table Plastic Injection Molding Machine


Все остальное ет игрушки для себя,

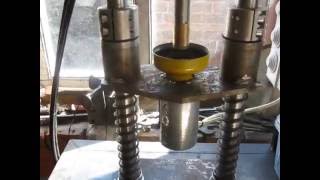

напр проектик
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение Angel71 » 10 апр 2019, 19:32

гуглить можно и на русском - тема популярная одно время была, станочков не один и не два. у авторов если что поспрашивать можно, некоторые для делают и для продажи.

есть и побольше.
тот небольшой термопласт один из лучших миниатюрных, что попадался. побольше есть, под продажу в том числе. хз, может мне так попадалось или специально искал русскоговорящих, не помню, но всяких станочков находил много и в основном создатели не англоговорящие. у докадока некоторые интересные моменты очень понравились. по теме много чего есть, но сначала нужно решиться, какой именно станочек нужен + покупной или самодельный.
Последний раз редактировалось Angel71 10 апр 2019, 20:08, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 10615
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение ДВП » 10 апр 2019, 20:07

Сделайте пока ручной вариант. Потом по ручке и усилию можно посчитать привод. Наклон на витке сверла, думаю , великоват и лучше использовать винт с трап резьбой.
ДВП

Сообщения: 26
Зарегистрирован: 14 янв 2012, 11:45

Re: Как выбрать червячный редуктор и двигатель для экструдер

Сообщение Angel71 » 10 апр 2019, 20:36

мотор сверху можно, шприц-пресс получится

сврёла, винт, буры по бетону,.. это не лучше, а скорей от безысходности или для прототипа.
Аватара пользователя
Angel71

Сообщения: 10615
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
