Привет всем, хотелось бы услышать интересные идеи по поводу решения нестандартной задачи
Планирую для квеста сделать одну головоломку, где лазерный принтер формата А4 должен производить печать и сбрасывать распечатанный листок сразу вниз. Так как выходной лоток у принтера находится сверху корпуса, т.е. распечатанные листы остаются лежать стопкой на верхней крышке принтера (как обычно это бывает), то возникает проблема со "сбросом" этих свежеиспеченных листов вниз в специальный отсек в стене, находящийся непосредственно рядом с принтером.
Только прошу без сарказма, если у вас действительно появилась вдруг какая-то интересная идея и вам не жалко поделиться ей
У меня есть пока одна мысль по этому поводу. Если принтер перевернуть на 90 градусов, то тогда распечатанные листы сами бы сваливались в нужный отсек в стене. Только вопрос в том, нормально ли это скажется на работе принтера? Вообще, не хотелось бы переворачивать его. Тогда надо делать какие-то дополнительные манипуляции над распечатанными листами. Может кто чего подскажет?
Грубо говоря, это будет выглядеть примерно вот так:

Переворачивать - точно НЕ надо. Не будет работать. Рекомендую просто снять направляющие верхней крышки и приколхозить изогнутый лист пластмассы, чтоб лист после печки сваливался назад. Главное - не трогать датчик бумаги сразу после печки.

вот там кое что похожее делали forum10/topic17383.html
если в кратце то нужен вращающийся вал с резиновыми роликами, он будет продвигать лист дальше чтобы он уже падал в корзину.

если принтер наклонить то тонер в картридже не будет сыпаться на барабан и вероятно будут проблемы с отпечатками.

тут бы конечно струйник подошёл, у них обычно можно вставить бумагу сзади, а листок бумаги выезжает в откидной лоток, без которого листок просто падает на пол.

роликом вроде самый простой вариант. ещё другой принтер можно взять, в некоторых лазерниках лист дальше края корпуса выдвигает. если нужно печатать только текст или устраивает картинки с низким разрешением, можно поискать недорогой (с доставкой примерно от 25$) термопринтер на подобии


а вот в комплекте управляющей платы и печатающей головки

смысла нет, дешевле не будет.
принтер можно переворачивать как угодно. маленький размер и потребление даст намного большую свободу в обыгрывании во что, как и куда принтер запихать - хоть с потолка листики сбрасывайте, хоть пусть руку куда просовывают и вытягивают от туда (или на руку деревянную колодку, если что неправильно сделали). с автообрезкой наверно сильно подороже будет, но её и самому сделать можно. допустим шиговик из cd/dvd привода и небольшое лезвие (от канцелярского ножа или от скальпеля со сменными лезвиями).

Большое спасибо за ответы!
Планируется использовать только лазерный принтер формата А4, так как уже такой есть и его можно использовать, а покупать струйный или другой термопринтер отдельно нет смысла. Хотя со струйником было бы удобнее.
Да, остается только вариант с резиновыми валиками, которые будут подхватывать распечатанный лист и прокручивать его дальше "за борт".
Только, боюсь я, что этот механизм окажется весьма ненадежным, и, придется лезть лишний раз и доставать замятый лист из этого чудо-механизма Тем более задача усложняется тем, что надо отслеживать работу принтера, чтобы подхватывать лист в нужное время. Либо валики должны крутиться постоянно, а это не айс.
Можно попробовать убрать крышку принтера и поставить изогнутый лист, тоже была такая идея. Только надо проверить на практике насколько стабильно это будет работать +еще надо принтер разобрать самую малость и проверить будет ли он работать без крышки вообще.
Есть еще один вариант - убрать декоративную корзину и сделать отсек для выдачи листов прямо над принтером, только предварительно закрыть чем-либо верхнюю панель принтера, чтобы виден был только лоток. Либо сделать свою крышку корпуса и заменить штатную.

маленькие струйники тоже есть, но они чуть дороже. ещё у струйников сопла забиваются, хорошо подумайте, нужны ли вам проблемы с ним.

Angel71 писал(а):маленькие струйники тоже есть, но они чуть дороже. ещё у струйников сопла забиваются, хорошо подумайте, нужны ли вам проблемы с ним.

Струйник для этого не будет использоваться точно, потому что его нет и покупаться отдельно не будет, но уже есть обыкновенный рабочий лазерный принтер)

яж не заставляю, не устраивает, не берите.

Я вас прекрасно понял, спасибо за совет. Так как планируется использовать лазерный принтер, то и не будет проблем с забиванием сопел, как у струйников.

про струйник это было к этому

БорисБритва писал(а):Хотя со струйником было бы удобнее.

Сделайте тупо горку. Принтер будет выталкивать лист на горку, а лист дальше будет скатываться вниз. Можно даже из картона для пробы склеить по быстрому.

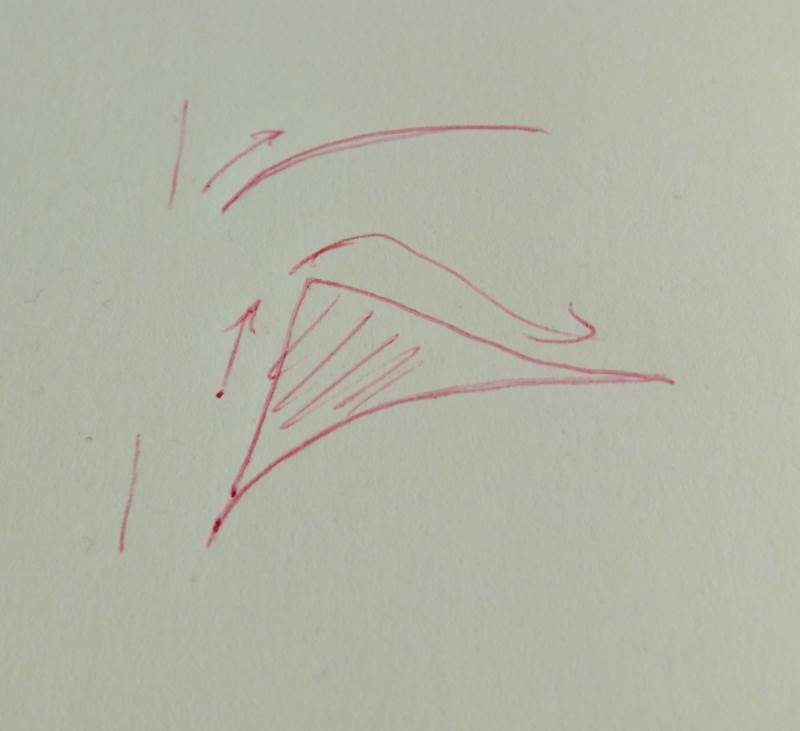

Сверху нарисовано как сейчас лист выталкивается. Снизу - с горкой.
С маленькими листами скорее всего не получится, а с форматом А4 должно сработать.

Если высоты горки не хватит, то можно сделать внизу горки дырочки, а внутри поставить компьютерный вентилятор и он будет сдувать напечатанные листы дальше.

Тоже интересная идея, спасибо!) Только боюсь, что лист останется на этой горе посредине, если его дополнительно не подтолкнуть чем-нибудь, но надо проверить.

А если поставить вентилятор, чтобы он сдувал лист?

Внезапно появилась идея по отслеживанию момента печати листа. Можно сверху сделать надстройку над крышкой принтера с прижимающимися валиками на пружинке с сервоприводом. А сверху над крышкой поставить какой-нибудь фоторезистор, а лоток в нужном месте под фоторезистором покрасить в черный цвет. И тогда фоторезистор будет детектировать появление белого (или не совсем ) листа в лотке принтера. Затем в работу будет пускаться прижимной валик и прокручивать лист дальше. Только есть несколько вопросов: 1) как вы думаете, нужны ли валики снизу и сверху или хватит только сверху листа для плавной прокрутки? 2) какой фоторезистор лучше использовать? или не фоторезистор? может просверлить дырку и лазер поставить?

Добавлено спустя 1 минуту 54 секунды:

esisl писал(а):А если поставить вентилятор, чтобы он сдувал лист?

Вы хотите, чтобы принтер улетел в корзину вместо распечатанного листа?

Да ну...Тупо вместе с командой "на печать", включать мощный кулер (у меня для всяких таких целей есть парочка, старых советских кулеров на 220В), который сдует лист с лотка и по таймеру выключится.
