V-Slot профиль или обычный

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

V-Slot профиль или обычный

Сообщение grafalex » 25 сен 2016, 19:25

Всем привет!

Загорелся идеей постройки D-Bot (3д принтер на алюминиевых профилях, http://www.thingiverse.com/thing:1001065)

Рекомендуется использовать V-Slot профиль - это такой профиль, где в каждой канавке скошеные стенки. По таким стенкам могут хорошо ездить специальные колеса (например такие)

Вот только жаба душит заказывать профиль из-за бугра по $10 за метр (плюс еще черти сколько за доставку), когда в локальном магазине есть профиль в 3 раза дешевле. Только вот проблема - канавки там ступеньками

Вопрос: насколько оправдана переплата за V-Slot профиль? И будут ли по дешевому профилю ролики нормально кататься? Смотрю вот китайцы лазерные граверы выпускают на таких профилях со ступеньками (Только там колесики скругленного профиля)
grafalex

Сообщения: 58
Зарегистрирован: 09 янв 2015, 00:11

Re: V-Slot профиль или обычный

Сообщение de220175 » 25 сен 2016, 22:03

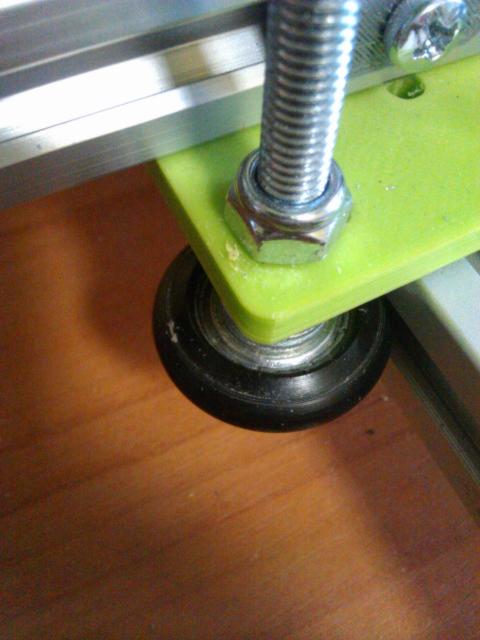

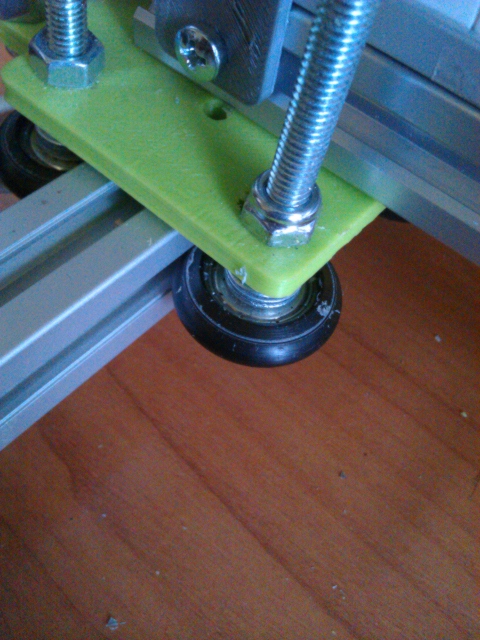

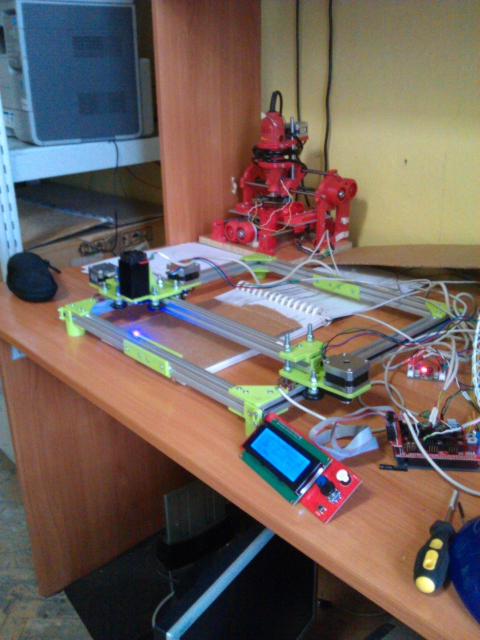

Не так давно делал лазерный гравер на подобном профиле(T-slot), колеса покупались под (V-Slot). Результатом явилась выработка на колесах и люфт. Часов работы - 60-70
Вложения
de220175

Сообщения: 8
Зарегистрирован: 18 апр 2013, 14:53

Re: V-Slot профиль или обычный

Сообщение Myp » 25 сен 2016, 22:31

а сам профиль как себя чувствует?
ато можно купить партию сменных пластиковых колечек и менять по мере необходимости.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: V-Slot профиль или обычный

Сообщение de220175 » 26 сен 2016, 10:12

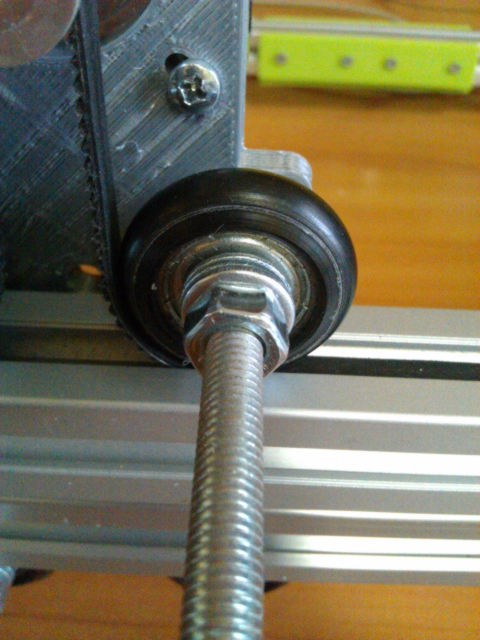

Профиль в отличном состоянии.А выработку колес смотрите ниже. Теперь я взял V-Slot под такие же колеса, там износа нет
Вложения
de220175

Сообщения: 8
Зарегистрирован: 18 апр 2013, 14:53

Re: V-Slot профиль или обычный

Сообщение grafalex » 26 сен 2016, 15:27

de220175,
Спасибо за фотки.

Myp,
60-70 часов это очень мало для 3д принтера. Мой текущий 3д принтер работает далеко не в промышленых масштабах, но часов 15-20 в неделю бывает.
Колечки стоят весьма недешево как для расходников - порядка доллара за штуку, а в принтере их будет штук 16.
При таких затратах правильный профиль может окупиться за пару месяцев.
grafalex

Сообщения: 58
Зарегистрирован: 09 янв 2015, 00:11
