Прошу помощи в определении шагового двигателя.

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Прошу помощи в определении шагового двигателя.

Сообщение KuJIoBaTT » 29 апр 2016, 01:41

Приветствую, уважаемые.

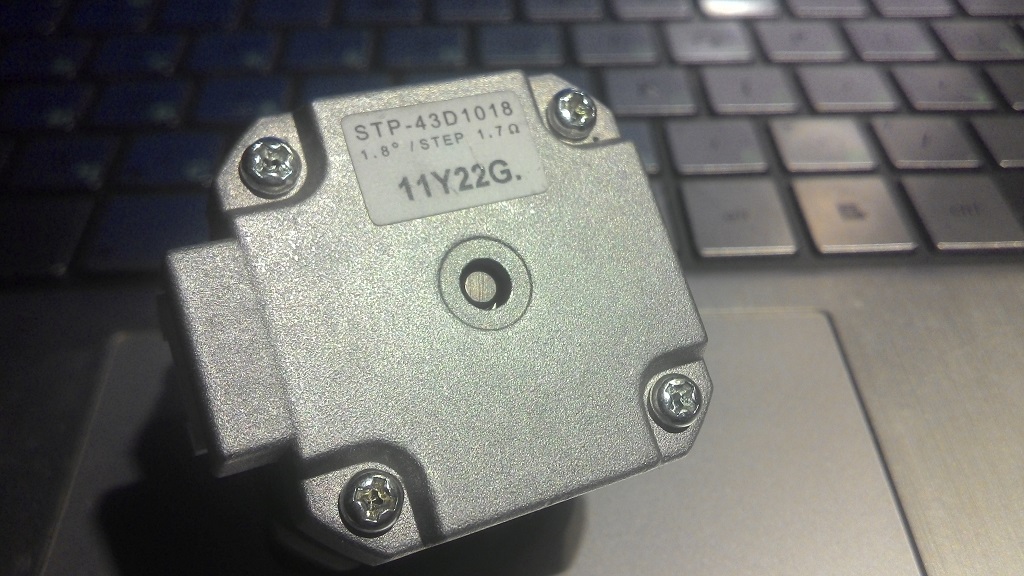

На днях разбирали отработавшие свой срок МФУ Kyocera, в автоподатчиках нашли шаговики, информацию по которым найти не получилось. Сам двигатель на фото во вложении. 6 контактов, т.е. униполярный. Размеры 42х42х34. Что за мотор? Сгодится для подключения, скажем, к Ramps? Диаметр вала, правда, 4 мм, а не 5 как Nema17, но это решаемо втулкой. Автоподатчиками практически не пользовались, двигатели практически новые. Было бы неплохо сэкономить несколько тысяч на сборке фрезера, использовав их в проекте.
Заранее спасибо.

KuJIoBaTT

Сообщения: 2
Зарегистрирован: 29 апр 2016, 01:26

Re: Прошу помощи в определении шагового двигателя.

Сообщение Myp » 29 апр 2016, 02:30

одна из вариаций Nema17 на 200 шагов, можно использовать для чего угодно.

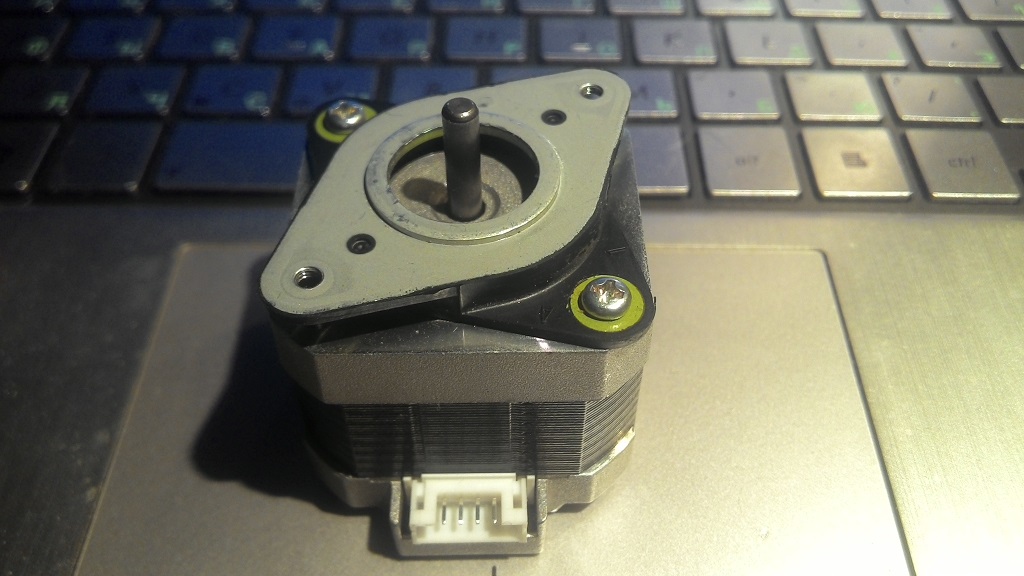

крестообразная нашлёпка из двух пластин это антивибрационная пластина, полезная вещь.
диаметр вала значения не имеет и втулки не нужны, муфта для винта подбирается по размеру вала, они бывают любые.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Прошу помощи в определении шагового двигателя.

Сообщение KuJIoBaTT » 29 апр 2016, 12:22

Мур, благодарю!
Демпферная муфта это хорошо, согласен.
А без втулки все же не обойтись, на алиекспрессе нашел всего один вариант зубчатого колеса под ремень GT2 и диаметр вала 4 мм, и то за 40 у.е. за 10 шт. Негуманный ценник, я считаю. Поэтому наш выбор - обычные шестерни на вал 5 мм и медная гильза :)
KuJIoBaTT

Сообщения: 2
Зарегистрирован: 29 апр 2016, 01:26
