Замена слизаной шестерни в редукторе робопылесоса

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Замена слизаной шестерни в редукторе робопылесоса

Сообщение warezzzok » 03 апр 2016, 22:24

Привет.
Недавно купил за 3 копейки неисправный робот-пылесос. Оказалось, что в редукторе слизало зубья шестерни (выяснилось, что для этой модели такая поломка - норма) У китайцев есть весь редуктор в сборе, но он стоит в 2 раза больше, чем я заплатил за весь пылесос.

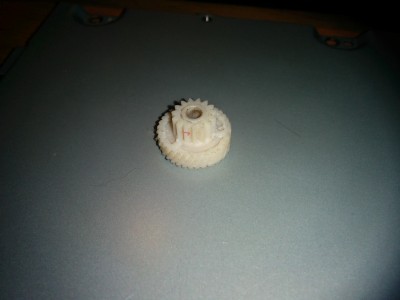

Сама шестерня вот такая:

Слизаны косые зубья. Отношение зубцов 35 к 12.
Попробовал распечатать на 3d принтере, но разрешения не хватило, получилось не очень. К тому же, возник вопрос - в чем смысл косых зубьев? Можно ли заменить пару на прямозубую?
warezzzok

Сообщения: 18
Зарегистрирован: 27 ноя 2015, 02:59

Re: Замена слизаной шестерни в редукторе робопылесоса

Сообщение Romeo » 04 апр 2016, 01:10

Заменить можно, шумнее будет. У косозубой передачи выше передаваемый момент и работает тише.
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Замена слизаной шестерни в редукторе робопылесоса

Сообщение Medtech » 04 апр 2016, 20:47

warezzzok модель то какая?
Халява не бывает бесплатна, тем более шестерни стоит резать, а не печатать, на крайний случай лить, зубцы мелкие, можно по али походить поискать наборы шестерней россыпью, бывают попадаются разные.
Аватара пользователя
Medtech

Сообщения: 185
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola

Re: Замена слизаной шестерни в редукторе робопылесоса

Сообщение warezzzok » 04 апр 2016, 21:48

модель то какая

Panda x500. На али порылся, на вскидку ничего подходящего не нашел.
Я, собственно, не обломаюсь и форму для литься замутить, но нужно ее делать с чего-то, а для этого можно и распечатать :)
Да и потом, даже если печатные шестерни будут ломаться - фиг с ними, принтер есть, хоть раз в неделю менять можно их
warezzzok

Сообщения: 18
Зарегистрирован: 27 ноя 2015, 02:59

Re: Замена слизаной шестерни в редукторе робопылесоса

Сообщение Medtech » 05 апр 2016, 09:56

Весь вопрос выдержит ли пластик корпуса еженедельную разборку?
Проще в итоге купить модуль колеса, он потом всё равно пригодится, движки очень дешёвые, выходят из строя или прикупить ещё одну убитую панду или любого пандообразного, Лилин Групп их много выпускает..
Аватара пользователя
Medtech

Сообщения: 185
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
