MK8 и PLA

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

MK8 и PLA

Сообщение Biotrix » 25 фев 2016, 11:54

Всем привет. Столкнулся с проблемой. Никак не могу настроить экструдер MK8 для протяжки прутка PLA. Если затягиваю регулирующий болт достаточно сильно то мотор начинает щёлкать как сумасшедший, и пруток не идёт. Если же затягиваю слабее то пруток идёт до определённого момента, после чего перестаёт и через какое то время идёт вновь. То есть края детали печатаются нормально, но при заполнении детали возникают пробелы, и как правило не сразу, а где то в центре детали, но уже с первого слоя. Иногда пруток просто не соприкасается с шестерёнкой и соответственно не двигается вообще. Менять пруток пробовал, но результат тот же. Подскажите как решить эту проблему? Может быть мне стоит заменить шестерёнку или подшипник?
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39

Re: MK8 и PLA

Сообщение Myp » 25 фев 2016, 12:39

какой хотэнд?
как вариант усилить обдув хотэнда или доработать его если он вдруг китайская копия.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: MK8 и PLA

Сообщение Biotrix » 25 фев 2016, 13:05

Китайская копия. Обдув постараюсь усилить, но меня беспокоит то, что пруток не всегда протягивается шестерёнкой, даже в воздухе. То есть если потянуть рукой пруток то он спокойно выходит не оказывая никакого сопротивления. Может быть шестерёнка некачественная?
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39

Re: MK8 и PLA

Сообщение Myp » 25 фев 2016, 15:10

собрал правильно?
там стоит пружина которая постоянно прижимает подшипником с канавкой пруток к шестерне, пруток свободно ну никак не может выниматься.
если только поставлена неправильная шестерня или неправильный прижимающий ролик.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: MK8 и PLA

Сообщение Biotrix » 25 фев 2016, 16:52

Собрал всё так же, но китаец забыл приложить мне винт, который ставится поверх пружинки. Так, что пришлось колхозить. Взял болт М5 и просверлил в шляпке отверстие. Но почему то когда подкручиваю регулировочный винт пружину выгибает не слабо и мотор начинает щёлкать. Если приложить шестерню к пазу на подшипнике то они встают впритык.
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39

Re: MK8 и PLA

Сообщение Myp » 25 фев 2016, 18:14

Biotrix писал(а): Если приложить шестерню к пазу на подшипнике то они встают впритык.

ну этож надо так поразительно невнятно описывать проблему...

когда этот "впритык" у тебя происходит? когда ты достал шестерню с подшипником наружу? или когда эструдер собранный? "впритык" когда ты пробуешь с прутком? или "впритык" когда пробуешь без прутка?

шестерня такая же как на фотке выше?
если достать подшипник и пруток приложить к желобку подшипника, пруток выпирает из желобка?

при собранном экструдере и заправленном прутке, пруток находится между шестерней и подшипником, подшипник примерно на миллиметр не доходит до шестерни.
зубчики шестерни должны оставлять небольшой чёткий след на прутке, но не перерубать пруток наполовину.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: MK8 и PLA

Сообщение Biotrix » 26 фев 2016, 01:32

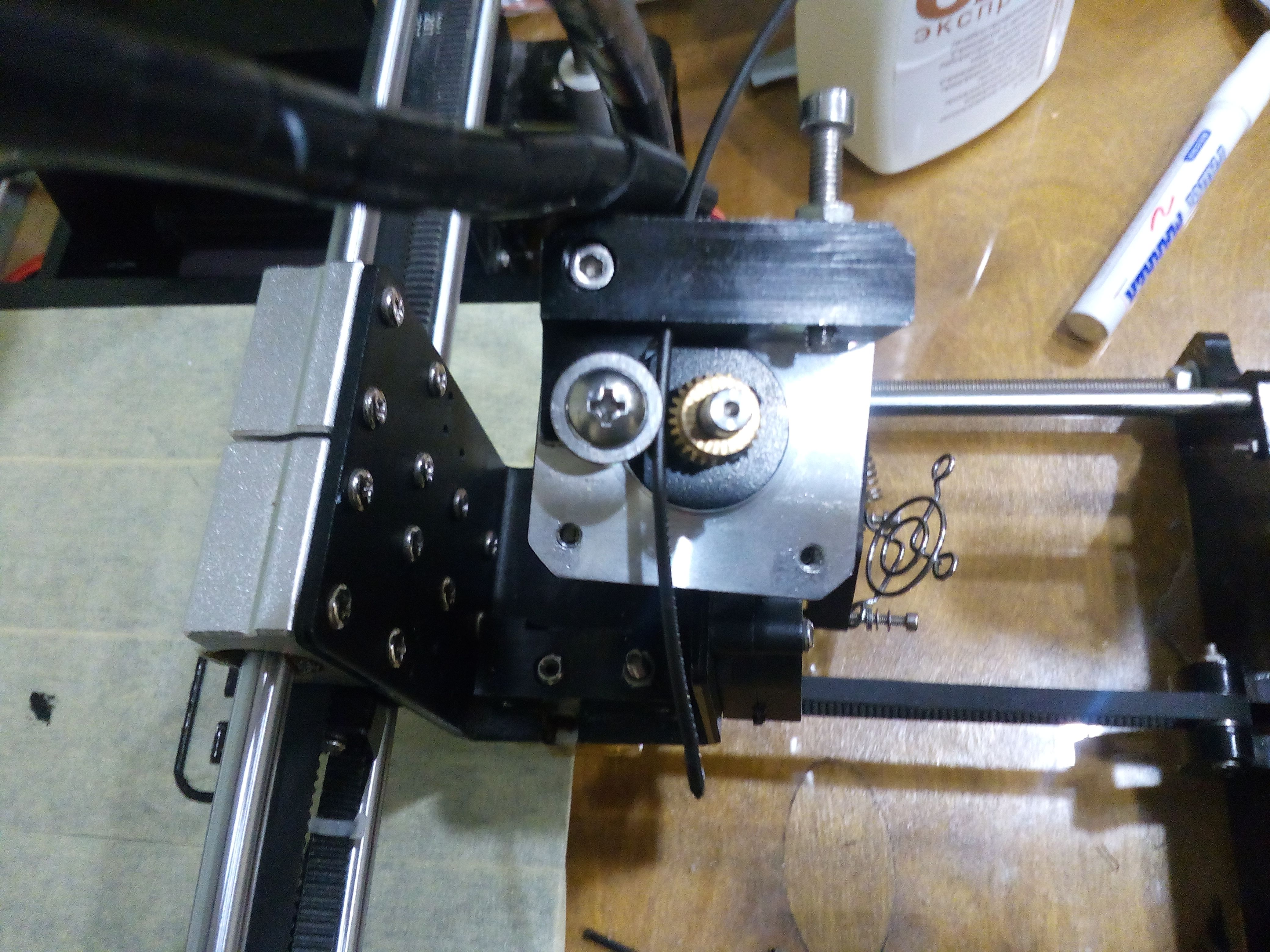

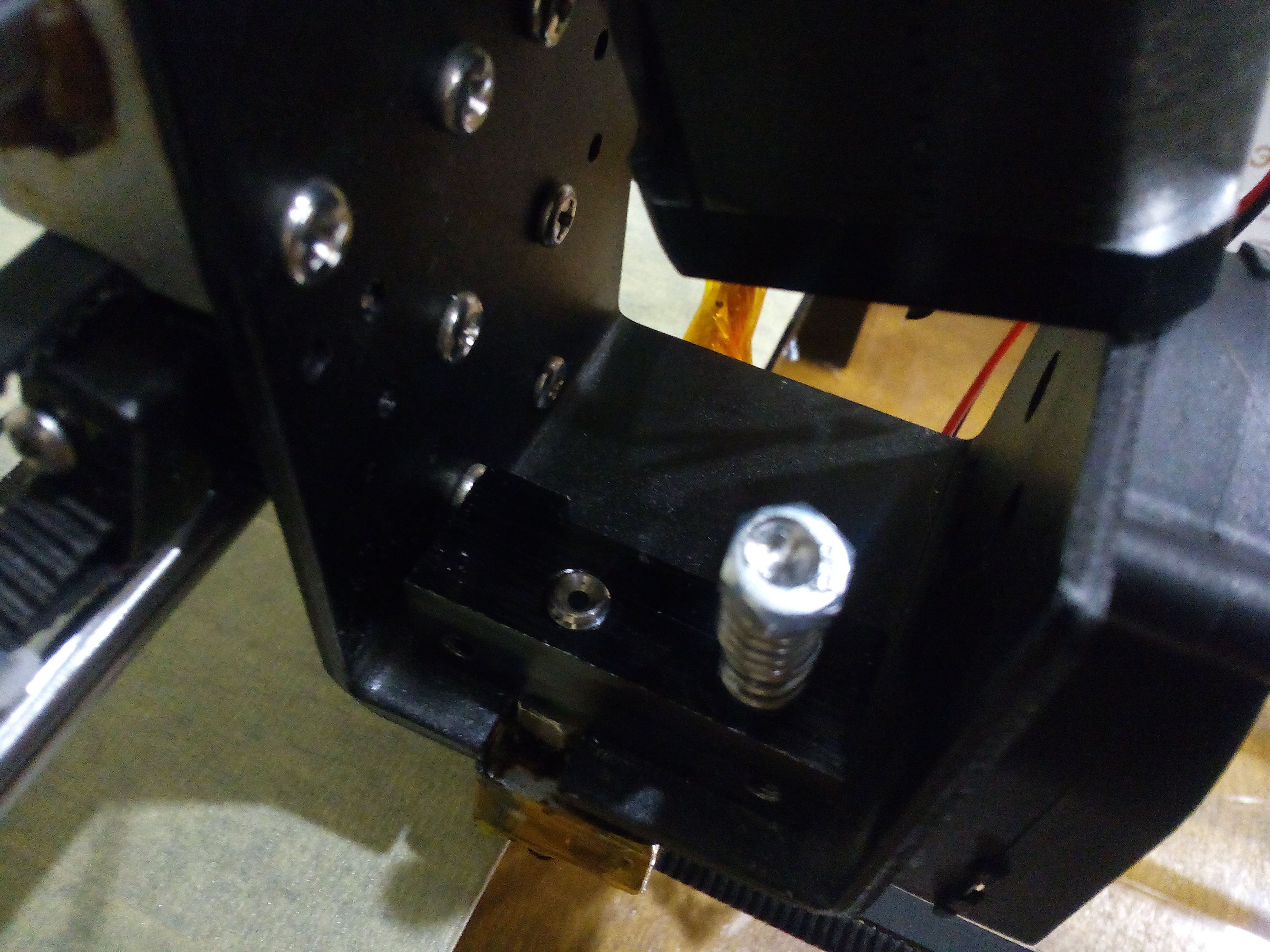

Прикладываю фотографии.

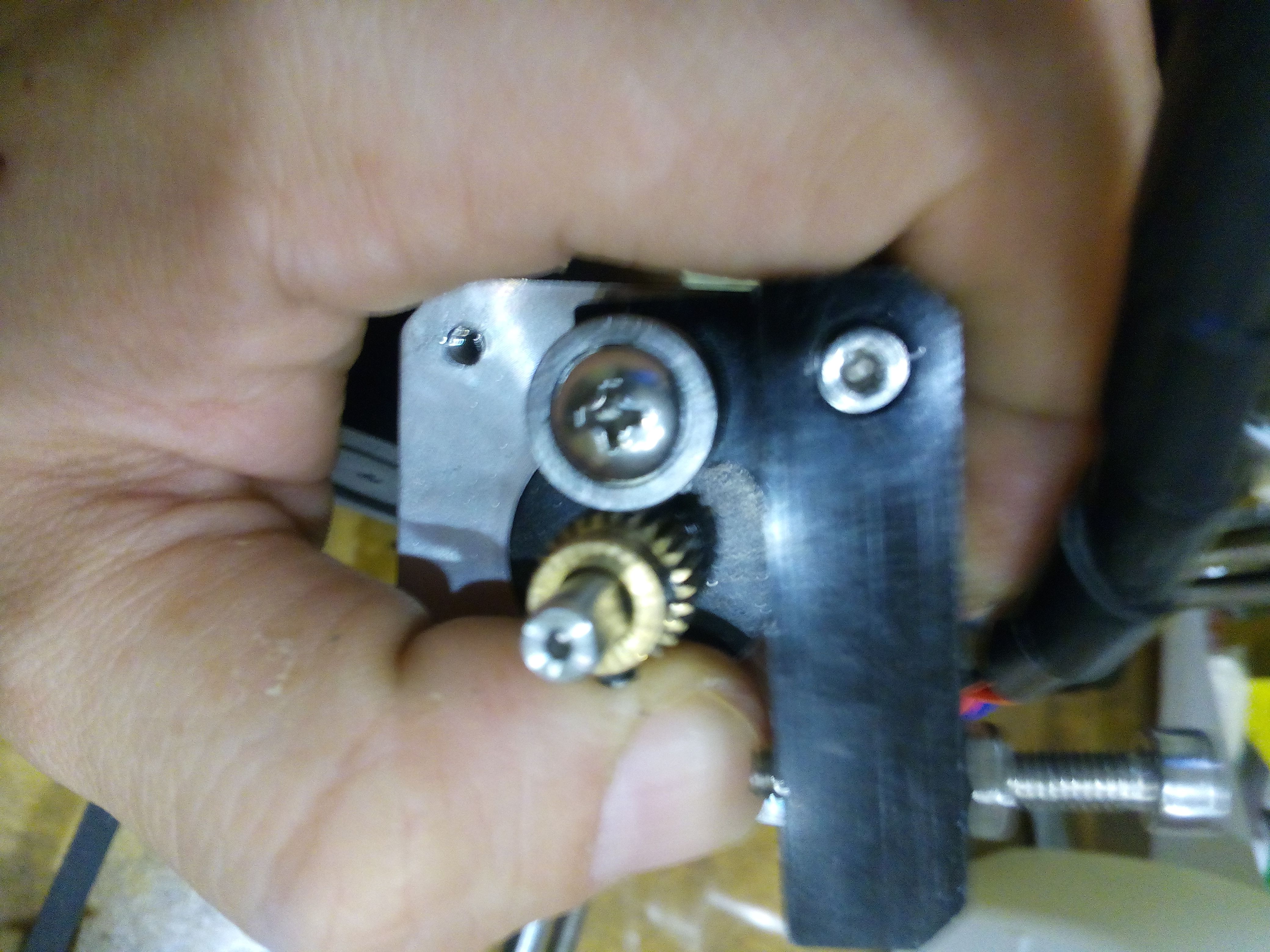

Впритык я имел ввиду вот так.




Пересобрал по новой, но мотор щёлкает при малейшем давлении на пружину,а если давление(болт поверх пружины) убрать то проскальзывает пруток. Поднимал ток, но не помогло к сожалению.
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39

Re: MK8 и PLA

Сообщение Biotrix » 26 фев 2016, 14:51

Да забыл уточнить, что использую ramps 1.4 с драйверами a4988(напряжение на потенциометре драйвера для экструдера выставлено на 0.73 вольта). Прошивка в данный момент стоит Repetier Host, но с Marlin'ом тоже самое. А EXT0_STEPS_PER_MM = 95, EXT0_MAX_ACCELERATION 300.
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39

Re: MK8 и PLA

Сообщение Myp » 26 фев 2016, 15:41

на вид всё нормально, если мотор начинает стучать, может быть ему не хватает току
подними ток чтобы перестал стучать.
ток на мотор подбирается опытным путём, по температуре мотора, во время работы контролируется температура мотора, ток должен быть такой чтоб за пару часов работы мотор не становился горячий
если мотор не горячий, ток можно увеличить.

напряжение на потенциометре зависит от того какой китаец собирал твой драйвер и с показаниями оригинальных драйверов может не совпадать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: MK8 и PLA

Сообщение Biotrix » 26 фев 2016, 18:20

А я таким образом мотор не спалю? На остальных моторах у меня стоит 0.560 вольт и этого хватает. Все моторы одинаковые и рассчитаны на максимальный ток в 1.68А.
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39

Re: MK8 и PLA

Сообщение Myp » 26 фев 2016, 20:35

мотор может умереть от перегрева, если он будет греться а ты не пощупаешь его рукой и не уменьшишь ток, если сам не захочешь то не спалишь.

у тебя драйвер 2х амперный, даже если ты влупишь на нём максимум тока, то у тебя быстрее сам драйвер перегреется и отключится чем мотору поплохеет.
ставь резистор на середину и рукой щупай мотор.

пока что я не встречал случаев чтобы у кого-то они перегрелись и умерли.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: MK8 и PLA

Сообщение Biotrix » 27 фев 2016, 22:09

Настроил напряжение на 1.2 вольта и мотор перестал щёлкать. Печатает отлично. Спасибо огромное!
Biotrix

Сообщения: 9
Зарегистрирован: 25 фев 2016, 11:39
